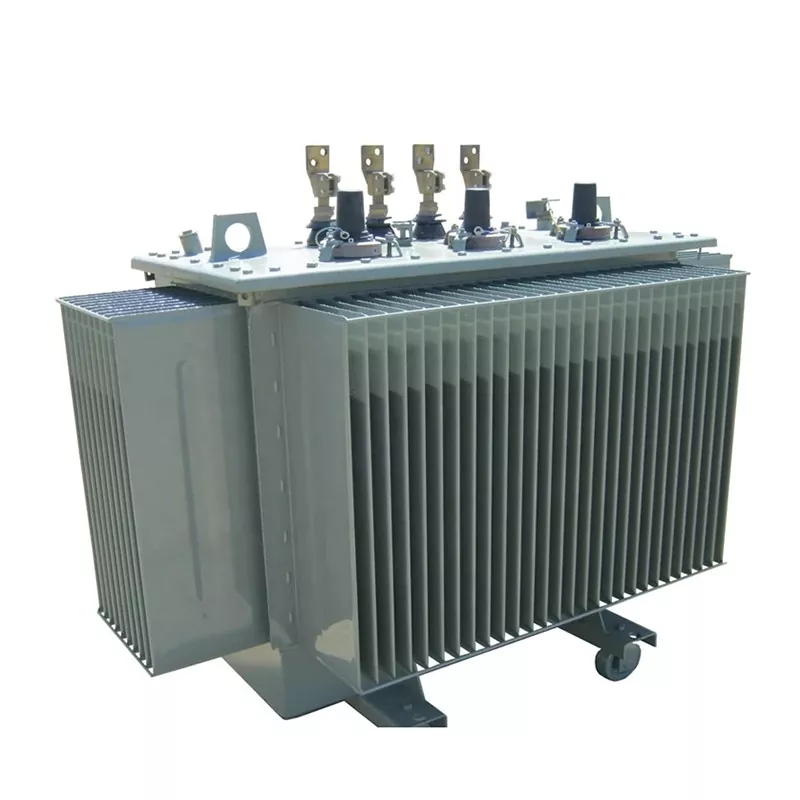

Transformator niskostratny i regulacyjny pod obciążeniem 35 kv

TheTransformator niskostratny i regulacyjny pod obciążeniem 35 kVto transformator mocy średniego napięcia przeznaczony do stabilnej regulacji napięcia w systemach rozdzielczych i podstacyjnych. Integrujeprzełącznik zaczepów pod obciążeniem (OLTC)pozwalający na regulację napięcia w trakcie pracy transformatora, zapewniając ciągłość zasilania bez przerw. Lugao Power Co., Ltd. produkuje wysokiej jakości urządzeniatransformatoryprzy użyciu najwyższej jakości rdzeni ze stali krzemowej, niezawodnych uzwojeń i izolującego oleju transformatorowegoniskie straty energii, wysoka wydajność i długa żywotność. Transformatory te są szeroko stosowane w elektrowniach, podstacjach i przemysłowych sieciach dystrybucji energii.

Parametr

Pojemność	GB/20052-2020			napięcie impedancyjne (%)	bez obciążenia aktualny (%)	Grupa wektorów	Rozszerzyć Conne akcja
	(S13)
	utrata bez obciążenia	utrata obciążenia
		Dyn11/Yzn1 1	Yyno
30	65	455	430	4.0	0.5	Yyn0 LUB Dyn11	±2*2. 5% LUB±5 %
50	80	655	625		0.5
63	90	785	745		0.5
80	105	945	900		0.45
100	120	1140	1080		0.45
125	135	1360	1295		0.45
160	160	1665	1585		0.4
200	190	1970	1870		0.4
250	230	2300	2195		0.4
315	270	2760	2630		0.35
400	330	3250	3095		0.35
500	385	3900	3710		0.3
630	460	4460		4.5	0.25
800	560	5400			0.18
1000	665	7415			0.17
1250	780	8640			0.17
1600	940	10440			0.16
2000	1085	13180		5.0	0.16
2500	1280	13360			0.16

Jak działa niskostratny transformator regulacyjny pod obciążeniem 35 kV?

TheTransformator niskostratny i regulacyjny pod obciążeniem 35 kVdziała w oparciu o indukcję elektromagnetyczną, integrując system OLTC w celu regulacji poziomu napięcia podczas pracy.

Zasada działania

• Energia elektryczna przekazywana jest pomiędzy uzwojeniami poprzez indukcję elektromagnetyczną.
• Mechanizm OLTC zmienia położenie zaczepu transformatora bez przerywania zasilania.
• Olej transformatorowy krąży wewnątrz zbiornika, aby rozproszyć ciepło i zapewnić izolację.
• Grzejnik oddaje ciepło do otaczającego powietrza, aby utrzymać bezpieczną temperaturę roboczą.

Główne scenariusze zastosowań

TheTransformator niskostratny i regulacyjny pod obciążeniem 35 kVjest szeroko stosowany w systemach zasilania średniego napięcia, gdzie krytyczne znaczenie ma stabilne napięcie i niezawodne zasilanie.

• Elektrownie
• Podstacje elektryczne
• Przemysłowe systemy dystrybucji energii
• Miejskie sieci energetyczne
• Górnictwo i przemysł ciężki
• Przyłączenia do sieci energii odnawialnej

Zalety transformatora z przełącznikiem zaczepów pod obciążeniem

• Ciągła regulacja napięciabez przerywania zasilania.
• Poprawiona stabilność siatkidla zmiennych warunków obciążenia.
• Niższe straty energiidzięki zoptymalizowanej konstrukcji transformatora.
• Dłuższa żywotnośćz wysokiej jakości izolacją i chłodzeniem oleju.
• Niezawodne działaniew złożonych sieciach dystrybucji energii.

Różnica między przełącznikiem zaczepów OLTC i bez obciążenia

Funkcja	Transformator OLTC	Wyłączony przełącznik zaczepów
Regulacja napięcia	Możliwość regulacji podczas pracy	Wymaga wyłączenia
Przerwa w dostawie prądu	Żadnych przerw	Zasilanie musi zostać odłączone
Aplikacja	Duże sieci, podstacje	Małe lub stabilne systemy obciążenia
Elastyczność operacyjna	Wysoki	Ograniczony

Dlaczego warto stosować niskostratny transformator regulacyjny pod obciążeniem 35 kV?

• Utrzymywaćstabilne napięcie wyjściowew środowiskach o zmiennym obciążeniu.
• Zmniejszyćstraty energii i koszty operacyjne.
• Poprawićniezawodność i wydajność systemu elektroenergetycznego.
• Nadaje się donowoczesne inteligentne sieci i przemysłowe systemy elektroenergetyczne.
• Zapewnij nieprzerwane zasilanie podczas regulacji napięcia.

Konserwacja transformatora mocy OLTC

• Regularnie sprawdzaj poziom i jakość oleju transformatorowego.
• Sprawdź mechanizm OLTC pod kątem płynnego przełączania.
• Monitoruj temperaturę roboczą i warunki obciążenia.
• Upewnij się, że chłodnica i układ chłodzenia są drożne.
• Przeprowadzaj okresowe testy izolacji i elektryczne.

Dlaczego wybraćLugao?

• Profesjonalny producent transformatorów niskostratnych i regulacyjnych pod obciążeniem 35 kvz wieloletnim doświadczeniem w branży.
• Wysokiej jakości surowcew tym blachy ze stali krzemowej i uzwojenia premium.
• Niskostratna i energooszczędna konstrukcjaw celu obniżenia kosztów operacyjnych.
• Surowe międzynarodowe standardy testowaniazapewniając niezawodne działanie.
• Szybka dostawaprzy zamówieniu minimum jednej sztuki.
• Profesjonalne wsparcie techniczne i obsługa posprzedażowa.
• Produkty eksportowane doAzja Środkowa, Afryka i inne rynki światowe.

Często zadawane pytania

Jaka jest typowa żywotność niskostratnego transformatora regulacyjnego pod obciążeniem 35 kV?

Przy prawidłowej konserwacji transformator może działać niezawodnie przez ponad 25 lat.

Jaka metoda chłodzenia jest stosowana?

Thetransformatorwykorzystuje chłodzenie zanurzone w oleju.Transfer oleju transformatorowegociepło z uzwojeń i rdzenia do chłodnicy w celu skutecznego odprowadzania ciepła.

Czy napięcie można regulować podczas pracy?

Tak. System OLTC pozwala na regulację napięcia bez przerywania zasilania.

W jakich branżach powszechnie używa się tego transformatora?

Powszechnie korzystają z nich przedsiębiorstwa energetyczne, podstacje, przemysł ciężki, kopalnie i projekty związane z energią odnawialnąTransformator niskostratny i regulacyjny pod obciążeniem 35 kV.
