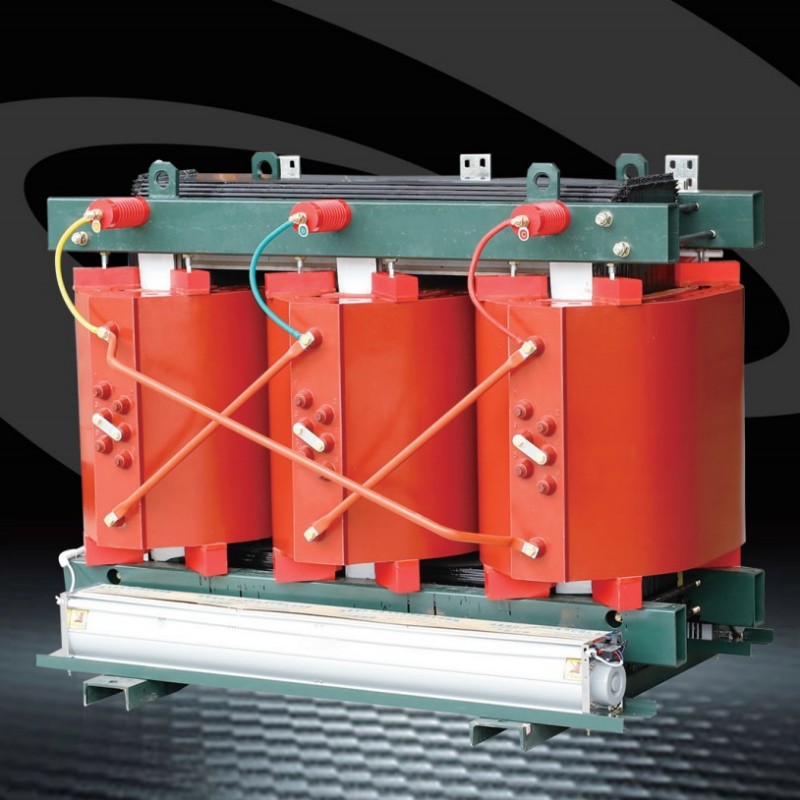

Kompleksowy przewodnik po SC (B) 13--20-10KV Cast Cast Transformatory typu suchego

W przeciwieństwie do tradycyjnegoTransformatory immerowane olejem, SC (B) 13--20-10KV Cast Cast Transformator wykorzystuje technologię odlewania żywicy epoksydowej w celu redefiniowania standardów wydajności, co czyni go niezbędnym wyborem dla krytycznej infrastruktury i ustawień miejskich.

Bliższe spojrzenie na model: SC (B) 13--20-10KV

Przed zbadaniem jego funkcji dekodujmy nazwę modelu:

S: Reprezentuje trójfazowy transformator („S” oznacza „trójfazowy” po chińsku).

C: Wskazuje izolację żywicy odlewanej, kluczową technologię, która zapewnia bezpieczeństwo pożarowe i trwałość.

(B): oznacza cewkę o niskim napięciu, wybór projektu, który rozwiązuje wspólne problemy w tradycyjnych cewkach z wiruniem drutu.

13: Projektowy numer seryjny, odzwierciedlający zaawansowane iteracje inżynierskie w celu poprawy wydajności.

: Pojemność znamionowa od 50 kVa do 3150 kVa.

20-10KV: poziom napięcia bocznego wysokiego napięcia.

Jakie są warunki pracy dla transformatorów suchej żywicy odlewowej SC (B) 13--20-10KV?

● Wysokość instalacji: nieprzekraczająca 1000 m nad poziomem morza;

● Fala napięcia zasilacza: podobny do fali sinusoidalnej;

● Symetria wielofazowego napięcia zasilacza: Napięcia zasilania podłączone do wielofazowego transformatora powinny być w przybliżeniu symetryczne;

● Temperatura otoczenia: maksymalna temperatura powietrza +40 ° C; Maksymalna średnia dzienna temperatura +30 ° C; Maksymalna średnia roczna temperatura +20 ° C; Minimalna temperatura powietrza -25 ° C (zastosowanie do transformatorów wewnętrznych).

Co sprawia, że ​​transformatory typu odleżają się z żywicy suchej?

● Rdzeń

1. Rdzeń jest zbudowany z walcowanych przez zimno arkuszy stali silikonowej o wysokiej przepuszczalności magnetycznej, doskonałej orientacji ziarna i w pełni pochylonych stawach 45 °. Rdzeń wykorzystuje specjalną strukturę płytki kwadratowej, z nogami rdzenia związanymi taśmą izolacyjną. Powierzchnia rdzenia jest pokryta specjalną żywicą, aby zapobiec wilgoci i rdzy, skutecznie zmniejszając straty bez obciążenia, prąd bez obciążenia i hałas rdzenia.

2. SAFE, Flame-Retardant i wolne od zanieczyszczeń można go zainstalować bezpośrednio w centrum obciążenia.

3. Zakładanie, łatwe w instalacji i niskie ogólne koszty operacyjne.

4. Wysoka odporność na wilgoć pozwala na normalną eksploatację przy 100% wilgotności i może zostać ponownie uruchomiona po przerwie bez wstępnego suszenia.

5. Straty niskie częściowe, niskie hałas i silne rozpraszanie ciepła są gwarantowane. Wyposażony w kompleksowy system kontroli ochrony temperatury, zapewnia niezawodne zapewnienie dla bezpiecznego działania transformatora. Wysoka niezawodność. Na podstawie badań operacyjnych produktów już działających, wskaźniki niezawodności produktu osiągnęły międzynarodowe standardy zawodowe.

● Cewka foliowa

Uzwojenie o niskim napięciu wykorzystuje pojedynczy kawałek folii miedzianej, wraz z izolacją klasy F, ranną na dedykowanej maszynie do uzwojenia folii o niskim napięciu. Cewki foliowe skutecznie dotyczą widocznych problemów o wysokim naprężeniu zwarciowym, nierównowagi w obwodzie amperom, słabe rozpraszanie ciepła, błędy kątowe helisy uzwojenia i niestabilna jakość manualnego spawania związana z produktami o niskim napięciu, wysoko prądu. Nasza firma używa również doniczki i utwardzania żywicy, aby stworzyć wykończenie odporne na wilgoć i plamy.

● Urządzenie do kontroli temperatury

Transformator wykorzystuje termometr sygnałowy serii BWDK. Czujnik temperatury jest osadzony w górnej połowie cewki niskiego napięcia, automatycznie wykrywając i wyświetlając poziom wilgotności roboczej każdej z trzech faz. Posiada również funkcje alarmu i wyznania nad temperaturą.

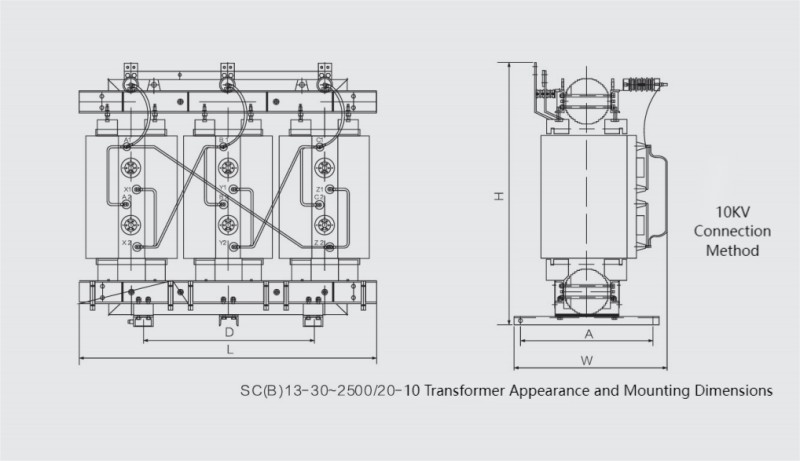

● Konwersja napięcia

Złącze umożliwia konwersję napięcia między 10 kV a 20 kV w różnych pozycjach, spełniając wymagania odpowiednio systemów 10KV i 20KV.

Kto potrzebuje tego transformatora?

Bezpieczeństwo nie można negocjować w systemach zasilania, szczególnie na obszarach wysokiego ryzyka lub zaludnionych. Transformator SC (B) 13--20-10KV jest zbudowany tak, aby w tym względzie programować, z cechami, które dotyczą zagrożenia pożarowego, wilgocią i stabilnością operacyjną. Odporna na ogień, bez zanieczyszczeń żywica epoksydowa, materiał izolacyjny transformatora, jest z natury-retardantem. Nie uwalnia toksycznych gazów po wystawieniu na wysokie temperatury i może wytrzymać krótkoterminowe przegrzanie bez ognia. To sprawia, że ​​transformator jest idealny do wrażliwych na ogień lokalizacji, takich jak:

● Podziemne przestrzenie: metody, kopalnie i tunele.

● Budynki publiczne: szkoły, szpitale i centra komercyjne.

● Udogodnienia krytyczne: elektrownie, pola olejowe i wieżowce.

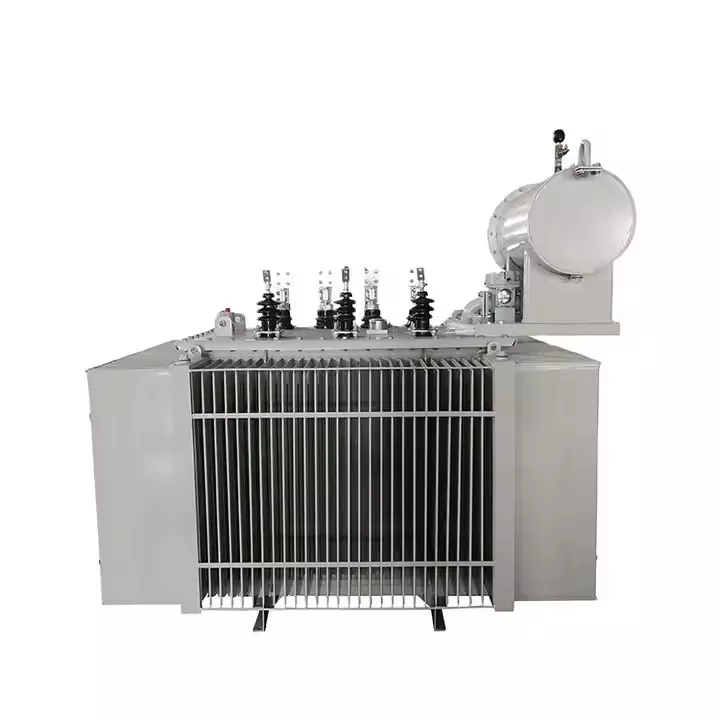

InaczejTransformatory immerowane olejem, nie ma ryzyka zanieczyszczenia gleby lub wody wynikającymi z przecieków - wyrównania współczesnych standardów środowiskowych.

Specyfikacje techniczne: liczby za wydajnością

Aby zrozumieć wszechstronność transformatora, spójrzmy na jego kluczowe parametry techniczne:
