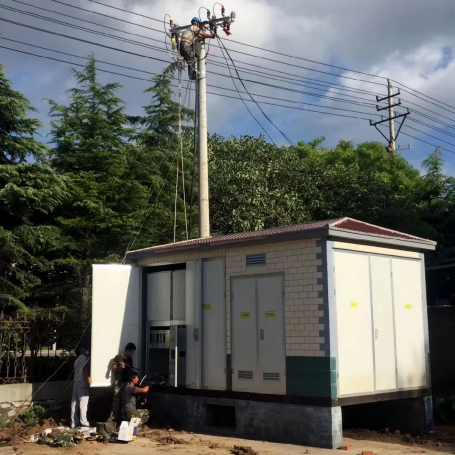

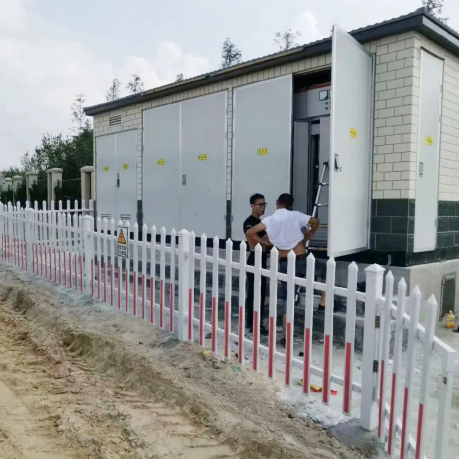

Podstacja typu pudełkowa (wbracona jako podstacja typu pudełka) jest odpowiednia dla obszarów mieszkalnych, publicznych podstacji miejskiej, tętniącego życiem obszarów, zasilaczy budowlanych itp. Jest to rodzaj przełącznika wysokiego napięcia, transformatora zasilania, rozdzielnicy niskiego napięcia, energii elektrycznej, wyposażenia energii elektrycznej i reaktywnego urządzenia kompensacyjnego zainstalowanego w zakresie komputerów, używanych, rozkładu energii elektrycznej.
1Podstacja typu pudełkaShell musi pełnić pięć funkcji ochrony zgodnie ze standardowymi wymaganiami, w tym ochroną przeciwsłoneczną, ochroną deszczu, ochroną pyłu, ochrony rdzy i zapobiegania małych zwierząt (takich jak węże). Materiał skorupy może to stalowa płyta ze stali nierdzewnej, stalowa płyta ze stali na zimno, aluminium stopowa, kolorowa stalowa płyta i płyta cementowa. Ciało pudełkowe składa się z trzech części: podstawy, skorupy i górnej osłony. Podstawa jest na ogół przyspawana lub ustalona śrubami za pomocą stali kanałowej, stali kątowej, płaskiej stali, płyty stalowej itp.; Aby zaspokoić potrzeby wentylacji, rozpraszanie ciepła oraz linie wlotowe i wylotowe, otwory paska i okrągłe otwory są otwarte w odpowiednich pozycjach. Skorupa i górna pokrywa może być wygięte, spawane lub połączone śrubami, zawiasami i powiązanymi specjalnymi akcesoriami stalą kanałową, stalą kątową, płytą stalową, aluminiową topiącego stopy, kolorowej płyty stalowej, płyty cementowej itp., Aby zapobiec silnym promieniowaniu słonecznym w gorącym lecie, górna część jest wyposażona w materiały izolacyjne o niskiej przewodności termorskiej jako filery, powszechnie używana deska w wolaku, policzysto itp., Itd., Ale w tradycyjnym lecie, spośród jest wyposażona w izolację. Podstacja „Przy ujednoliconej konstrukcji większość projektantów nie używa już metody wypełniania skorupy wypełniaczami izolacyjnymi, ponieważ chociaż może zapobiec ekspozycji na słońce, nadal utrudnia rozpraszanie ciepła transformatora. Dlatego oprócz zatrzymania otworów żaluzji na skorupce obszar rozpraszania ciepła jest zwiększony, a konwekcja powietrza jest wzmacniana w celu rozproszenia ciepła, jednocześnie zmniejszając koszty produkcji.
2. Urządzenie dystrybucji wysokiego napięcia transformatora skrzynkowego jest podzielone na dwa typy: typ terminalu i typ sieci pierścieniowej pod względem trybu linii przychodzącego; Pod względem przychodzącego kierunku linii można go podzielić na napowietrzne linie przychodzące od górnej części pudełka (najczęściej używane w tradycyjnych transformatorach pudełkowych) oraz podziemnych liniach przychodzących i wychodzących przy użyciu okopów kablowych o wysokim napięciu (powszechnie używanym w nowoczesnych projektach). Istnieje wiele przełączników obciążenia serii SF6 z gazem SF6 jako medium gaśniczym, ale koszt jest wyższy niż przełączniki obciążenia wysokiego napięcia serii FN12. Ten typ przełącznika ma różne struktury, w tym bezpieczniki, bez bezpieczników, przełączniki uziemienia itp., I jest ogólnie wyposażone w wyświetlacze na żywo. Mechanizm pracy jest głównie ręczny i elektryczny. Sprzęt ochrony przełącznika z bezpiecznikami może automatycznie odcinać po zwarciu obwodu. Istnieją również przełączniki próżniowe z próżnią jako podłoże gaśnicze łukowe, które można użyć samodzielnie, z bezpiecznikami lub szeregowo z przełącznikami obciążenia serii SF6, ale zwiększy to koszt. Użytkownicy nie muszą ich używać w ten sposób, jeśli nie mają specjalnych wymagań. Jeśli użytkownik ma wymagania dotyczące pomiaru wysokiego napięcia, urządzenie dystrybucyjne o wysokim napięciu transformatora typu pudełkowego musi być również wyposażone w szafkę pomiarową o wysokim napięciu, a jego struktura składa się ogólnie z urządzeń CT, PT, mierników pomiarowych, zdalnego sterowania i telemetrii. Jednak pomiar podstacji typu pudełkowy powinien opierać się na stronie niskiego napięcia, co może poprawić niezawodność zasilania i zmniejszyć niestabilne czynniki. Utrata transformatora można przekształcić w opłaty za energię elektryczną ponoszone przez użytkownika.
3Transformator typu pudełkowyjest wyposażony w niezależną salę transformatora, która składa się głównie z transformatora, automatycznego systemu kontroli temperatury, oświetlenia i poręczy bezpieczeństwa. Transformator emituje dużo ciepła podczas jego uruchomienia, więc problemy z rozpraszaniem ciepła i wentylacji są kluczowymi punktami projektu transformatora. Ciepło wytwarzane przez działanie transformatora zwiększy temperaturę wewnętrzną, szczególnie gdy temperatura otoczenia jest wysoka. Sama naturalna wentylacja często nie może zapewnić niezawodnego i bezpiecznego działania. Oprócz zastosowania naturalnej wentylacji do niewielkiej pojemności, ogólnie zaprojektowana jest ochrona pomiaru temperatury i do rozwiązania problemu stosuje się wymuszone środki wydechowe. System składa się głównie z urządzenia pomiarowego, które może mierzyć temperaturę pokojową i temperaturę oleju transformatora oraz kontrolować wejście wentylatora wydechowego zgodnie z zestawem ustawionym poprzez ręczne i automatyczne obwody sterujące. Transformator może być wybierany jako typowy lub suchy. Ponieważ typ suchego jest drogi, użytkownicy ogólnie wolą typu oleju, aby obniżyć koszty bez specjalnych wymagań. Pojemność wynosi na ogół 100-1250 kVa, a maksimum nie przekracza 1600 kVa.
4. Pokój niskiego napięcia transformatora skrzynki ma różne konstrukcje projektowe zgodnie z różnymi przypadkami użycia przedsiębiorstw przemysłowych i górniczych lub obszarów mieszkalnych. Transformatory pudełkowe używane w przedsiębiorstwach przemysłowych i górniczych powinny być zaprojektowane osobno do zasilania i zasilacza oświetlenia. Podczas pomiaru niskiego napięcia biuro zasilające wymaga osobnego pomiaru energii elektrycznej, ponieważ cena jednostkowa energii elektrycznej jest wyższa niż w przypadku energii elektrycznej. Podstacja stosowana na obszarach mieszkalnych nie musi brać pod uwagę problemu energii elektrycznej. Liczba tras wyjściowych w pomieszczeniu niskim napięciem różni się w zależności od potrzeb transformatora i potrzeb użytkownika. Jeśli pojemność jest niewielka, a zapotrzebowanie jest niewielkie, można ustawić mniej tras; Jeśli pojemność jest duża, a popyt jest wysoki, można ustawić więcej tras. Można go również ułożyć w formacie operacji korytarza.
