Ramięoredowa wyjmowana rozdzielnica AC w metalowej obudowieodgrywa kluczową rolę w systemach dystrybucji energii średniego napięcia. Zaprojektowane z myślą o bezpieczeństwie, elastyczności i wydajności operacyjnej, to zaawansowane rozwiązanie rozdzielnicy obejmuje oddzielne przedziały, wyjmowane wyłączniki automatyczne i solidną ochronę przed łukiem elektrycznym. W tym obszernym przewodniku badamy jego strukturę, parametry techniczne, scenariusze zastosowań, zalety, wymagania instalacyjne, strategie konserwacji i wytyczne dotyczące wyboru. W tym artykule podkreślono również, w jaki sposóbMoc Lugaodostarcza niezawodne, zgodne ze standardami systemy rozdzielnic dostosowane do globalnych potrzeb przemysłowych i użyteczności publicznej.

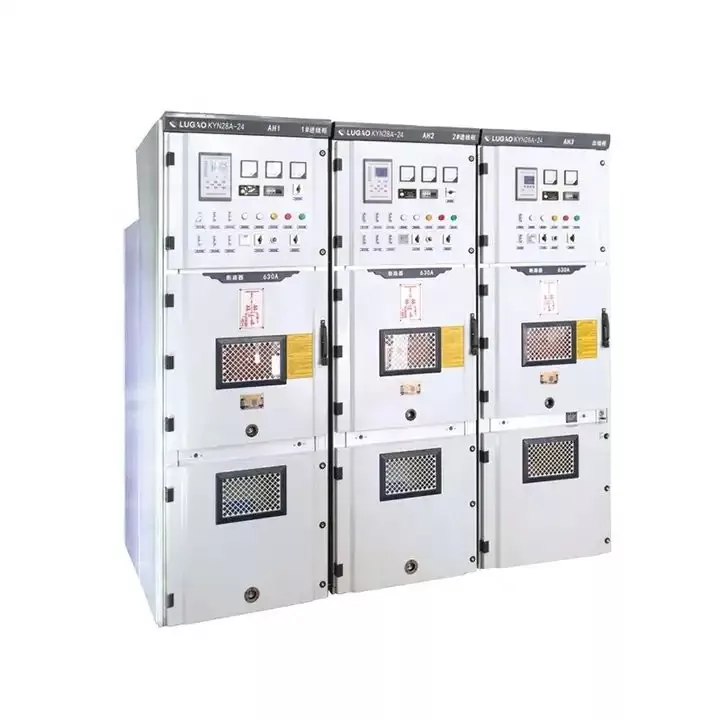

Opancerzona wymienna rozdzielnica w obudowie metalowej prądu przemiennego to rodzaj systemu rozdzielnic średniego napięcia zaprojektowanego z całkowicie metalową konstrukcją i wyjmowanymi (wyjmowanymi) jednostkami funkcjonalnymi. Jest zwykle stosowany w systemach zasilania prądem przemiennym 3,6 kV–40,5 kV do odbioru, dystrybucji, sterowania i ochrony energii elektrycznej.
„Opancerzona” konstrukcja oznacza, że wewnętrzne przedziały są oddzielone uziemionymi metalowymi przegrodami, co zapewnia większe bezpieczeństwo i zapobiega rozprzestrzenianiu się usterek. Funkcja „wyjmowana” lub „wysuwana” odnosi się do modułu wyłącznika, który można bezpiecznie przenosić pomiędzy położeniem serwisowym, testowym i odłączonym.
Wraz z rosnącymi wymaganiami dotyczącymi bezpieczeństwa elektrycznego, ciągłości działania i inteligentnego zarządzania siecią, tradycyjne systemy rozdzielnic typu otwartego nie są już wystarczające. Nowoczesne podstacje i zakłady przemysłowe wymagają:
Rozdzielnice opancerzone, wyjmowane, w obudowie metalowej spełniają te wymagania, integrując systemy blokad mechanicznych, izolację w osłonach metalowych i wyłączniki wyjmowane.
Standardowy panel rozdzielnicy pancernej składa się z wielu izolowanych przedziałów:
| Przedział | Funkcjonować |
|---|---|
| Przedział szyn zbiorczych | Mieści główne szyny zbiorcze i szyny odgałęzione |
| Przedział wyłącznika automatycznego | Zawiera wyjmowany wyłącznik próżniowy |
| Przedział kablowy | Podłączenie kabli przychodzących/wychodzących |
| Przedział kontrolny | Przekaźniki zabezpieczające, mierniki, urządzenia sterujące |
Taka konstrukcja umożliwia bezpieczną konserwację bez całkowitego wyłączania systemu.
Liczne mechanizmy blokujące zapobiegają niebezpiecznym operacjom, takim jak:
Typowe parametry techniczne obejmują:
| Parametr | Typowa wartość |
|---|---|
| Napięcie znamionowe | 3,6 kV – 40,5 kV |
| Prąd znamionowy | 630A – 3150A |
| Znamionowy prąd zwarciowy | 20kA – 40kA |
| Poziom ochrony | IP4X (obudowa) |
| Standardy | IEC 62271-200 / GB/T 3906 |
Zgodność z międzynarodowymi normami zapewnia bezpieczeństwo, koordynację izolacji i ograniczenie zwarć łukowych.
Technologia wyłączników próżniowych oferuje:
Modułowa konstrukcja panelu umożliwia łatwą rozbudowę systemu w celu przyszłego wzrostu obciążenia.
W środowiskach o dużym obciążeniu i wysokim prądzie zwarciowym, opancerzona, wyjmowana rozdzielnica znacznie poprawia stabilność systemu.
Właściwa konserwacja może wydłużyć żywotność ponad 20–30 lat w normalnych warunkach pracy.
Wybór właściwej opancerzonej, wyjmowanej rozdzielnicy AC w obudowie metalowej wymaga oceny:
Moc Lugaodostarcza niestandardowe rozwiązania inżynieryjne w oparciu o specyfikacje projektowe, zapewniając zgodność z normami IEC i specyficznymi wymaganiami klienta.
Rozdzielnice w obudowie metalowej mają w pełni uziemione metalowe przegrody pomiędzy wszystkimi przedziałami, podczas gdy ogólna rozdzielnica w obudowie metalowej może nie mieć całkowitej izolacji.
Typy wysuwne umożliwiają szybszą konserwację i skracają przestoje, poprawiając wydajność operacyjną.
W przypadku infrastruktury krytycznej i środowisk o dużym natężeniu zwarć konstrukcje odporne na łuk elektryczny znacznie zwiększają bezpieczeństwo personelu.
Przy prawidłowej konserwacji żywotność zwykle przekracza 20 lat.
Opancerzona, wyjmowana rozdzielnica w metalowej obudowie prądu przemiennego reprezentuje ewolucję systemów dystrybucji średniego napięcia. Jego pancerna konstrukcja, wysuwana konstrukcja wyłącznika, zaawansowane mechanizmy blokujące i zgodność z międzynarodowymi normami sprawiają, że jest to niezawodny i bezpieczny wybór dla nowoczesnych podstacji i przemysłowych systemów elektroenergetycznych.
Ponieważ globalna infrastruktura energetyczna staje się coraz bardziej złożona, a wymagania dotyczące niezawodności stale rosną, wybór zaufanego producenta jest niezbędny.Moc Lugaojest zaangażowana w dostarczanie wysokowydajnych, zgodnych ze standardami rozwiązań rozdzielczych dostosowanych do różnorodnych potrzeb projektowych na całym świecie.
