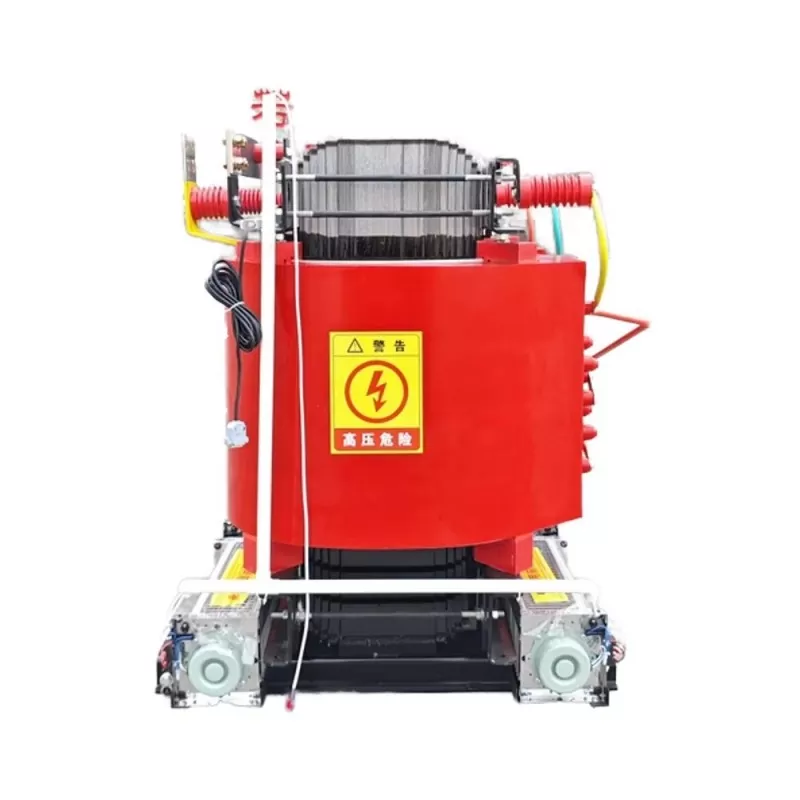

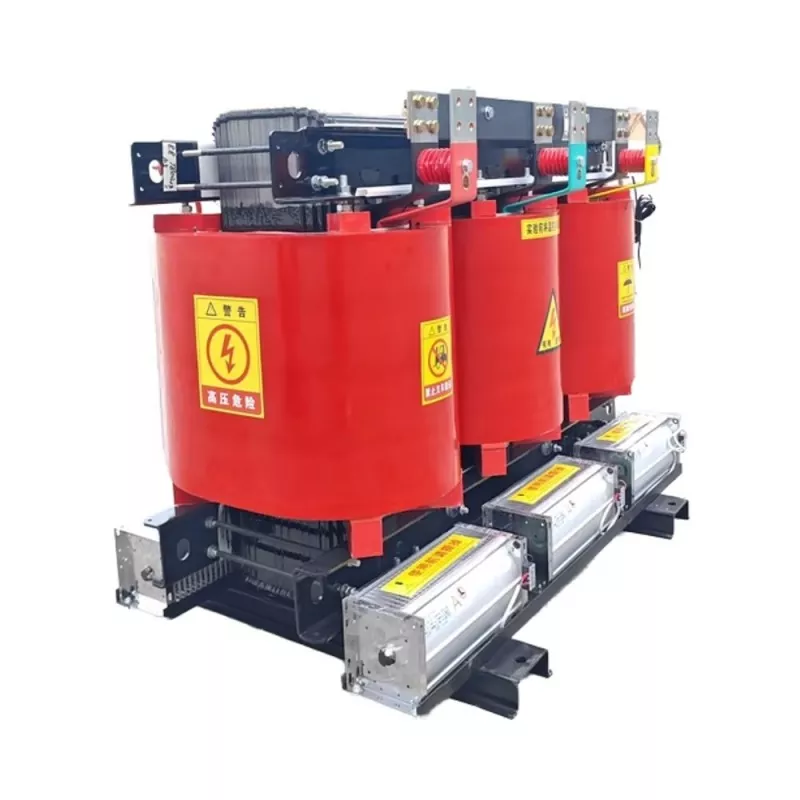

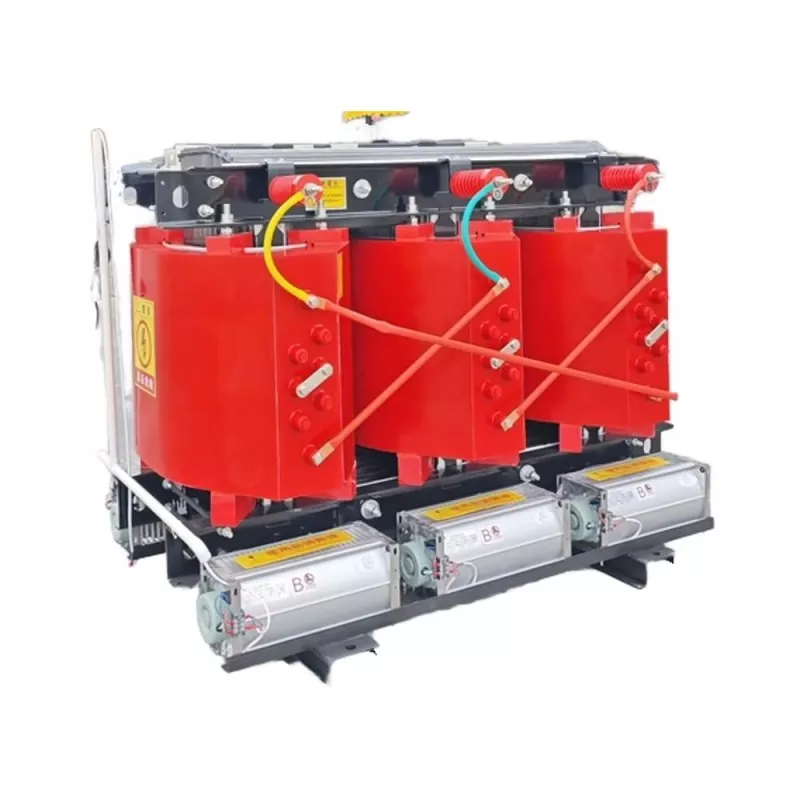

Transformator suchy typu toroidalnego z dzielonym rdzeniem

Jako doświadczony producent i dostawca w Chinach, toroidalny transformator mocy suchego typu z dzielonym rdzeniem jest fachowo produkowany w naszej fabryce po przystępnej cenie. Oferujemy zarówno opcje dostępne w magazynie, jak i niestandardowe. Prosimy o zadawanie pytań. LUGAOTransformator suchy typu toroidalnego z dzielonym rdzeniem wykorzystuje zasadę indukcji elektromagnetycznej w celu uzyskania konwersji napięcia. Podczas pracy, gdy uzwojenie pierwotne jest zasilane, wytwarza ono przemienny strumień magnetyczny, który jest przekazywany przez rdzeń do uzwojenia wtórnego, indukując w ten sposób siłę elektromotoryczną. Transformator toroidalny z dzielonym rdzeniem wykorzystuje żywicę epoksydową lub gumę silikonową jako materiały izolacyjne. Materiały te posiadają właściwości samogasnące i nie stwarzają zagrożenia bezpieczeństwa na skutek wycieku oleju. Podczas procesu odlewania wstępnie nawinięte cewki umieszczane są w specjalnie zaprojektowanych formach, następnie wtryskiwana jest mieszanina żywicy epoksydowej i podgrzewana w celu utwardzenia. Struktura ta zapewnia wysoką wytrzymałość mechaniczną, izoluje zewnętrzny pył i wilgoć oraz chroni wewnętrzne elementy metalowe. Jako materiały określono wysokiej jakości arkusze i uzwojenia ze stali krzemowej, oferujące takie zalety, jak niski poziom hałasu i niskie straty, dzięki czemu nadają się do lokalizacji takich jak budynki biurowe, szpitale i szkoły.

Transformator suchy z dzielonym rdzeniem można dostosować do wymagań klienta dotyczących napięcia znamionowego, wymiarów i obudów. Można wybrać różne materiały o różnym stopniu ochrony, aby dopasować je do różnych warunków środowiskowych. Produkty LUGAO są zgodne z szeregiem międzynarodowych norm, takich jak CE i ISO, a firma będzie nadal wprowadzać innowacje w projektowaniu, aby tworzyć bardziej energooszczędne i przyjazne dla środowiskatransformatory suche.

Parametr

Oceniono Pojemność (kVA)	Kombinacja napięcia			Połączenie grupa n symbol	NIE- obciążenie strata (W)	Pod inną izolacją obciążenie rangi żaroodporne strata (W)			Bez obciążenia aktualny %
	H.V. (kV)	Wysoki Woltaż Stukający	LV (kV)			130 ℃ (B) (100 ℃ )	155 ℃ (F) (120 ℃)	180℃ (H) (145℃)
30	6 6.3 6.6 10 10.5 11	±2x2,5 ±5	0.4	Dyn11 Yyno	130	605	640	685	2
50					185	845	900	965	2
80					250	1160	1240	1330	1.5
100					270	1330	1415	1520	1.5
125					320	1565	1665	1780	1.3
160					365	1800	1915	2050	1.3
200					420	2135	2275	2440	1.1
250					490	2330	2485	2665	1.1
315					600	2945	3125	3355	1
400					665	3375	3590	3850	1
500					790	4130	4390	4705	1
630					910	4975	5290	5660	0.85
800					1035	5895	6265	6715	0.85
1000					1205	6885	7315	7885	0.85
1250					1420	8190	8720	9335	0.85
1600					1665	9945	10555	11320	0.85
2000					2075	12240	13005	14005	0.7
2500					2450	14535	15445	16605	0.7
