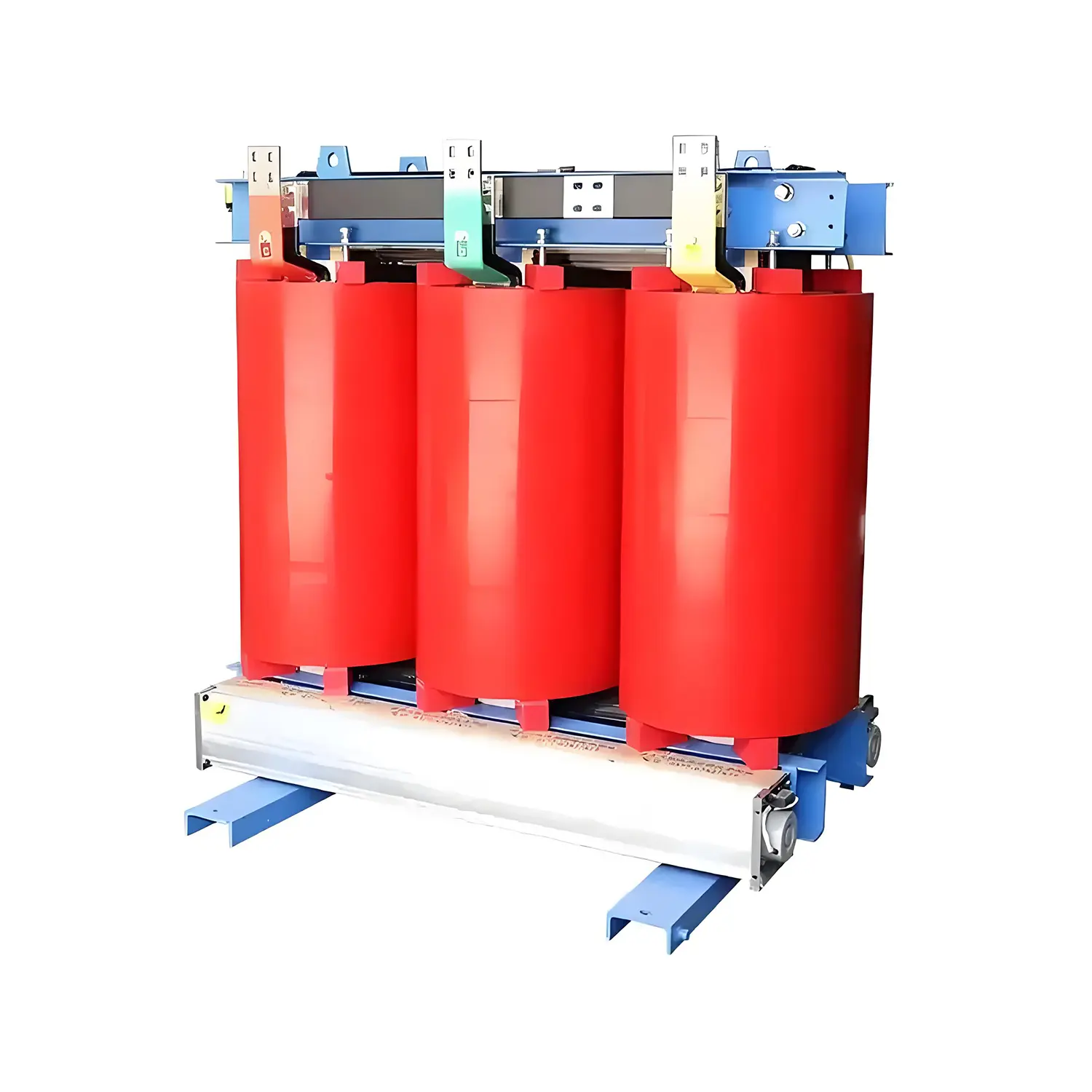

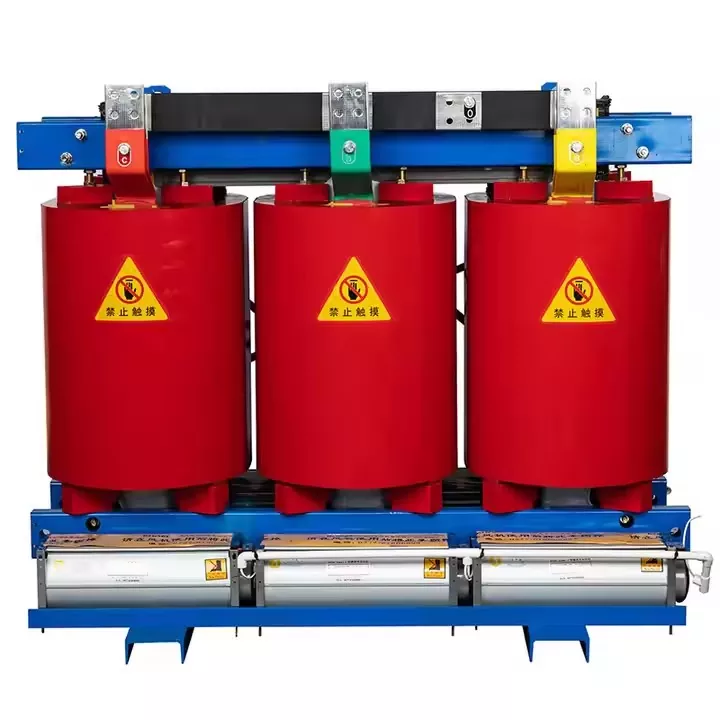

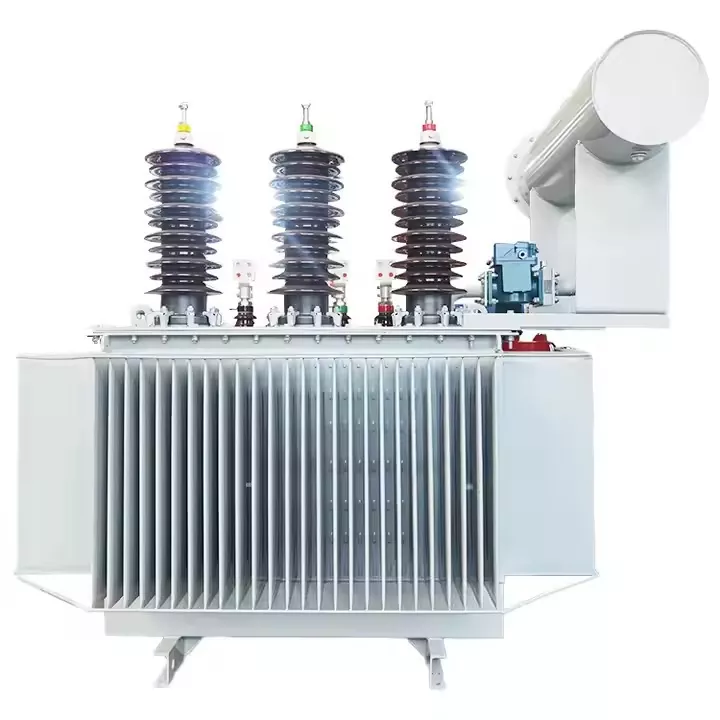

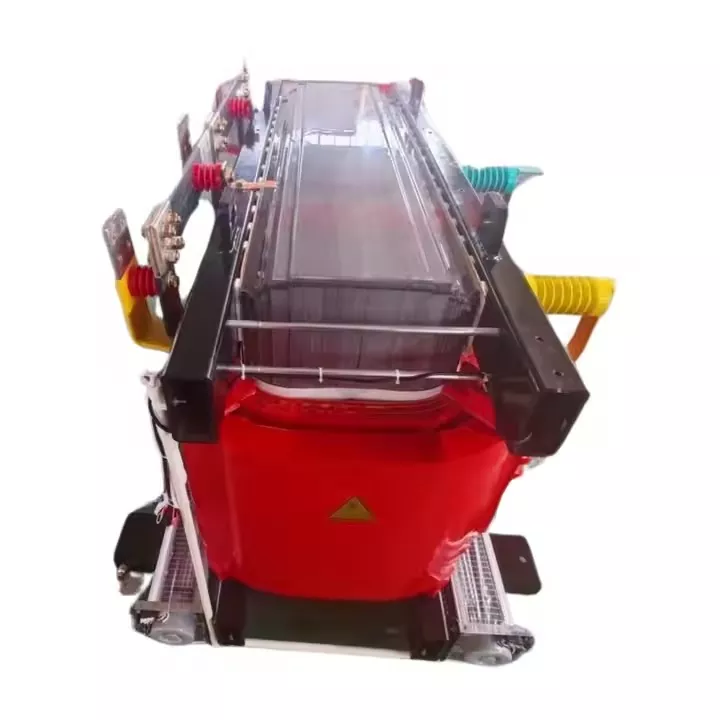

Rutynowe testy to kontrola jakości każdego transformatora. Każdy transformator przechodzi rutynowe badania. Celem jest potwierdzenie, że podstawowe parametry spełniają wymagania projektowe.
Testy współczynnika zwojów i zależności wektora napięcia służą do sprawdzenia współczynnika zwojów każdego uzwojenia. Sprawdza także konfigurację kolejności faz, czyli grupę połączeń. Do testowania pracownicy używają mostu ze współczynnikiem skrętu. Podają napięcie trójfazowe lub jednofazowe po stronie niskiego napięcia, a następnie mierzą napięcie na zaciskach po stronie wysokiego napięcia. Analizowane są również kąty fazowe.
Testy rezystancji uzwojenia DC służą do sprawdzania połączeń przewodów, lutowania i styków przełącznika zaczepów. Dostarcza wstępne dane do obliczeń wzrostu temperatury i diagnostyki usterek. Zadanie to można wykonać za pomocą mikroomomierza lub testera rezystancji prądu stałego. Pomiary są wykonywane w każdym położeniu kranu. Wyniki są konwertowane do tej samej wartości temperatury w celu rzetelnego porównania.
Test napięcia impedancyjnego i utraty obciążenia mierzy impedancję zwarciową. Śledzi także straty obciążenia spowodowane oporem uzwojenia i efektami rozproszenia. Test ten przeprowadza się przy prądzie znamionowym. Informacje te pomagają oszacować prąd zwarciowy i koszty eksploatacji systemu. Procedura jest następująca: Zewrzeć jedno uzwojenie (zwykle uzwojenie niskiego napięcia). Zastosuj niższe napięcie do drugiego uzwojenia. Powoli zwiększaj prąd do wartości znamionowej. Zapisz wartość napięcia w tym punkcie jako napięcie impedancji. Jednocześnie rejestruj wartość mocy jako utratę obciążenia.
Test utraty obciążenia i prądu bez obciążenia sprawdza charakterystykę magnesowania rdzenia. Obejmuje to utratę histerezy i stratę prądu wirowego przy napięciu znamionowym i częstotliwości. Ocenia jakość wykonania rdzenia i jakość blach ze stali krzemowej. Przyłożyć napięcie znamionowe do jednego uzwojenia. Pozostaw drugie uzwojenie otwarte. Zmierz moc wejściową, aby zmierzyć stratę bez obciążenia. Jednocześnie sprawdź prąd jałowy.
Testy rezystancji izolacji i współczynnika absorpcji służą do oceny głównej wydajności izolacji między uzwojeniami, w tym izolacji do ziemi. Dodatkowo potrafi wykryć wilgoć lub zanieczyszczenia materiału izolacyjnego. Test ten można wykonać za pomocą testerów rezystancji izolacji, takich jak megaomomierze lub testery tyrystorowe. Opór jest mierzony w ustalonych punktach czasowych (np. 15 sekund i 60 sekund). Wynik pomiaru nazywany jest współczynnikiem absorpcji, który odzwierciedla suchość materiału izolacyjnego.
Test napięcia wytrzymywanego przy częstotliwości sieciowej służy do sprawdzenia krótkotrwałej wytrzymałości głównego materiału izolacyjnego. Test ten przeprowadza się pod napięciem o częstotliwości sieciowej i ma na celu sprawdzenie ogólnej wydajności materiału izolacyjnego. Podczas testu przykładane jest napięcie prądu przemiennego znacznie wyższe od wartości znamionowej. Na przykład napięcie 85 kV jest przykładane do urządzenia o napięciu 35 kV przez jedną minutę. Miejsce testu może znajdować się pomiędzy uzwojeniem a masą lub na obu końcach uzwojenia. Jeżeli nie nastąpi awaria ani przeskok, test uznaje się za 合格 (kwalifikowany).
Testy napięcia indukowanego i wyładowań niezupełnych służą do sprawdzania wydajności izolacji pomiędzy zwojami, warstwami i fazami uzwojenia. Może wykryć wewnętrzne poziomy wyładowań niezupełnych pod wysokim napięciem. Częstotliwość testu należy zwiększyć do 100 do 250 Hz, aby uniknąć nasycenia rdzenia. Podczas testów indukcyjnych do uzwojenia przykładane jest napięcie dwukrotnie większe od napięcia znamionowego. Jednocześnie stosowany jest detektor wyładowań niezupełnych. Poziom rozładowania jest monitorowany. Poziom rozładowania zazwyczaj musi być utrzymywany poniżej 500 pC lub nawet niżej.
Badanie typu zapewnia kompleksową kontrolę przykładowej jednostki modelu. Pokazują, że konstrukcja może wytrzymać wszystkie zaplanowane warunki pracy.
● Test wzrostu temperatury Test wzrostu temperatury potwierdza, że wzrost temperatury uzwojenia, oleju i rdzenia utrzymuje się w określonych granicach. Test ten przeprowadza się pod obciążeniem znamionowym w celu sprawdzenia długoterminowej stabilności termicznej. Znamionowe straty prądu generowane są w uzwojeniu metodą zwarciową. Symuluje to stan obciążenia. Proces ogrzewania trwa aż do osiągnięcia równowagi, co zwykle zajmuje kilka godzin. Temperatura oleju jest mierzona bezpośrednio. Średni przyrost temperatury uzwojenia oblicza się metodą rezystancji.
● Test impulsu piorunowego Test impulsu piorunowego symuluje wpływ przepięcia piorunowego na izolację. Testuje zdolność urządzenia do wytrzymania nagłego obciążenia wysokiego napięcia. Standardowy udar piorunowy przykładany jest za pomocą generatora impulsów. Przepięcia te trwają 1,2 wata, około 50 mikrosekund. Do oddziaływania na zaciski uzwojenia wykorzystywane są przepięcia pełnookresowe i przerywane. Zmiany kształtu fali są rejestrowane w celu wykrycia wszelkich uszkodzeń izolacji.
Pomiar poziomu dźwięku i test napięcia wytrzymywanego przy częstotliwości zasilania zewnętrznego
Testowanie zewnętrznego napięcia wytrzymywanego przy częstotliwości sieciowej koncentruje się na komponentach zewnętrznych. Obejmuje to tuleje i uziemienie uzwojenia wysokiego napięcia. Badanie przeprowadza się w wilgotnym lub zanieczyszczonym powietrzu. W środowisku otwartym pomiędzy częściami pod napięciem a częściami uziemionymi przykładane jest napięcie o wysokiej częstotliwości.
Można przeprowadzić specjalne testy w celu bardziej dogłębnych inspekcji w oparciu o potrzeby użytkownika lub specjalne konfiguracje. Testy te mają charakter uzupełniający w zależności od konkretnych wymagań lub warunków.
Pomiar poziomu dźwięku służy do śledzenia hałasu podczas pracy bez obciążenia i pod obciążeniem. Idealnie nadaje się do lokalizacji wrażliwych na dźwięk, takich jak obszary miejskie lub mieszkalne.
Testowanie wytrzymałości zwarciowej służy do sprawdzania wytrzymałości mechanicznej i odporności strukturalnej. Wytrzymuje to ogromne siły elektromagnetyczne generowane przez nagłe awarie. W laboratorium lub ośrodku certyfikującym napięcie przykładane jest po jednej stronie testu zwarciowego. Po drugiej stronie przykładany jest prąd zwarciowy. Prąd osiągnie dziesiątki razy wartość znamionową. Test trwa przez określony czas, np. dwie sekundy. ● Pomiar impedancji składowej zerowej: Pomiar impedancji składowej zerowej dostarcza danych do zabezpieczenia przed zwarciem doziemnym sieci. Pomaga także w obliczeniach stabilności.
Analiza odpowiedzi częstotliwościowej generuje krzywe charakterystyczne uzwojenia. Umożliwia to wykrycie ukrytych zmian mechanicznych, takich jak przemieszczenie lub poluzowanie, po transporcie lub użyciu.
Wszystkie te testy przeprowadzane są według rygorystycznych wytycznych, a ten hierarchiczny system sprawdza komponenty aż po całe urządzenie. Filtruje wady produkcyjne. Dostarcza użytkownikowi informacji o wydajności przed uruchomieniem. Stanowi punkt odniesienia dla ciągłej kontroli i konserwacji. Takie podejście zarządza niezawodnościątransformatorprzez cały jego cykl życia.
