Technologia transformatorów mocy i krajobraz rynkowy

STRESZCZENIE WYKONAWCZE

Niniejsza biała księga przedstawia wszechstronną analizę globalnego przemysłu transformatorów mocy, ze szczególnym uwzględnieniem dwóch dominujących kategorii technologii: transformatorów suchych i transformatorów zanurzonych w oleju. Bada zasady inżynierii, segmentację aplikacji, międzynarodowe ramy regulacyjne, ekonomię cyklu życia i dynamikę rynków wschodzących. W dokumencie podkreślono także, w jaki sposób Lugao Power Co., Ltd., specjalistyczny producent z siedzibą w Chinach, spełnia wymagania współczesnego rynku poprzez doskonałość inżynieryjną, rygorystyczne systemy jakości i elastyczne możliwości dostosowywania.


Transformatory mocy stanowią podstawową infrastrukturę nowoczesnych sieci elektroenergetycznych. W miarę wzrostu światowego zapotrzebowania na energię elektryczną, napędzanego urbanizacją, ekspansją przemysłową i integracją odnawialnych źródeł energii, zapotrzebowanie na zaawansowaną, niezawodną i wydajną technologię transformatorów staje się coraz bardziej krytyczne. Niniejszy artykuł jest przeznaczony dla inżynierów, specjalistów ds. zakupów, deweloperów projektów, inwestorów infrastrukturalnych i decydentów zajmujących się polityką energetyczną.


Spis treści


1. Wprowadzenie do transformatorów mocy

1.1 Definicja i podstawowa funkcja


A transformator mocyto urządzenie elektromagnetyczne, które przenosi energię elektryczną pomiędzy dwoma lub większą liczbą obwodów na zasadzie indukcji elektromagnetycznej. Jego głównym celem jest przekształcanie energii elektrycznej z jednego poziomu napięcia na inny — albo podwyższanie napięcia w przypadku przesyłu wysokiego napięcia na duże odległości, albo obniżanie napięcia w celu bezpiecznej dystrybucji do odbiorców przemysłowych, komercyjnych i mieszkaniowych.


W przeciwieństwie do generatorów lub silników, transformatory w swojej podstawowej funkcji nie zawierają ruchomych części, co czyni je urządzeniami z natury niezawodnymi, trwałymi i wymagającymi niewielkiej konserwacji. Podstawowe równanie regulujące działanie transformatora to:

V1 / V2 = N1 / N2 = I2 / I1


Gdzie V oznacza napięcie, N oznacza liczbę zwojów w cewce pierwotnej (1) i wtórnej (2), a I oznacza prąd. Ta elegancka relacja umożliwia precyzyjne projektowanie współczynników transformacji napięcia w szerokim zakresie mocy znamionowych.

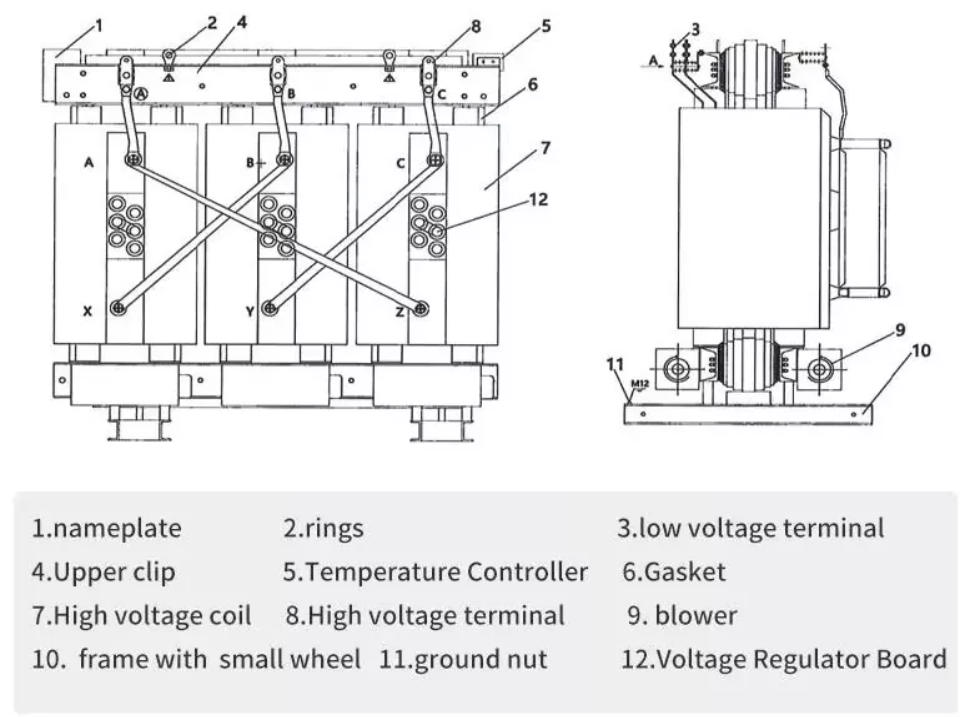

Three-Phase Dry Type Power Transformer Air-Cooled Low Noise

1.2 Kontekst historyczny

Wynalezienie praktycznego transformatora w latach osiemdziesiątych XIX wieku przez Williama Stanleya, Nikolę Teslę i innych odegrało kluczową rolę w umożliwieniu systemów zasilania prądem przemiennym (AC). Pierwszy komercyjny trójfazowy transformator mocy wdrożono w latach 90. XIX wieku, otwierając możliwość przesyłania energii elektrycznej na duże odległości przy wysokim napięciu i niskim prądzie, radykalnie zmniejszając straty rezystancyjne. Od tego czasu technologia transformatorów ewoluowała dzięki postępom w materiałoznawstwie, ulepszeniom izolacji, cyfrowemu monitorowaniu i optymalizacji efektywności energetycznej.


1.3 Rola w nowoczesnej infrastrukturze elektroenergetycznej


Obecnie transformatory mocy stanowią szkielet każdego systemu zasilania. Od masywnych transformatorów podwyższających napięcie generatorów (GSU) w elektrowniach po transformatory dystrybucyjne obsługujące dzielnice mieszkalne – transformatory można znaleźć w każdym węźle sieci elektrycznej. Podstacje użyteczności publicznej zazwyczaj zawierają wiele dużych transformatorów mocy, które obsługują dziesiątki lub setki megawoltoamperów (MVA).


Obiekty przemysłowe, kompleksy handlowe, centra danych, systemy tranzytowe, platformy morskie i elektrownie odnawialne – wszystkie zależą od niezawodnych rozwiązań transformatorowych. Wybór typu transformatora, jego mocy, metody chłodzenia, klasy izolacji i akcesoriów to decyzja techniczna, która bezpośrednio wpływa na niezawodność sieci, bezpieczeństwo, efektywność energetyczną i długoterminowe koszty operacyjne.



2. Przegląd rynku globalnego

2.1 Wielkość rynku i trajektoria wzrostu


Globalny rynek transformatorów mocy wykazywał stały wzrost w ciągu ostatniej dekady i nadal się rozwija. Napędzany wymianą starzejącej się infrastruktury sieciowej, szybką elektryfikację gospodarek wschodzących, integracją energii odnawialnej i modernizacją inteligentnych sieci, rynek ten stanowi jeden z najbardziej strategicznie znaczących segmentów branży sprzętu elektrycznego.


Kluczowe wskaźniki rynkowe obejmują złożoną roczną stopę wzrostu (CAGR) na poziomie około 5,5–7% do 2030 r., przy czym region Azji i Pacyfiku stanowi największy rynek regionalny, odpowiadający za ponad 45% światowego popytu. Chiny pozostają największym pojedynczym rynkiem krajowym, zarówno jako producent, jak i konsument transformatorów mocy.



2.2 Kluczowe czynniki rynkowe

  • Przyspieszająca urbanizacja w Azji, Afryce i Ameryce Łacińskiej wymagająca nowej infrastruktury sieciowej
  • Globalna transformacja energetyczna, w tym integracja sieci energii wiatrowej, słonecznej i morskich odnawialnych źródeł energii
  • Wymiana starzejących się flot transformatorów w Ameryce Północnej i Europie, z których wiele przekroczyło swój projektowy okres użytkowania
  • Ekspansja przemysłowa w sektorach produkcyjnym, wydobywczym, chemicznym i centrach danych
  • Rządowe mandaty dotyczące elektryfikacji i programy dostępu do energii dla obszarów wiejskich
  • Rosnący popyt na wysokowydajne transformatory o niskich stratach wynikający z presji regulacyjnej
  • Rozwój infrastruktury ładowania pojazdów elektrycznych (EV) wymagający wdrożenia transformatorów na poziomie dystrybucji


2.3 Regionalna dynamika rynku

Region Udział w rynku Sterownik wzrostu Kluczowy trend
Azja i Pacyfik ~45% Urbanizacja Inteligentna sieć
Ameryka Północna ~20% Modernizacja sieci Wymiana
Europa ~18% Transformacja energetyczna Morski wiatr
Bliski Wschód i Afryka ~10% Elektryfikacja Jednostki wysokotemperaturowe
Ameryka Łacińska ~7% Inwestycja użyteczności publicznej Górnictwo

2.4 Krajobraz konkurencyjny


Globalny rynek transformatorów mocy obsługiwany jest przez połączenie dużych międzynarodowych firm i wyspecjalizowanych producentów regionalnych. Główni gracze międzynarodowi to ABB (obecnie Hitachi Energy), Siemens, GE Grid Solutions, Schneider Electric i Eaton. Jednak producenci z Chin, tacy jak TBEA, China XD Group, CRRC i wyspecjalizowane firmy, takie jakLugaoPower Co., Ltd.zdobyli znaczny udział w rynku międzynarodowym dzięki konkurencyjnym cenom, szybkiej dostawie i poprawie standardów jakości.


Producenci z siedzibą w Chinach zaspokajają obecnie znaczną część światowego zapotrzebowania na transformatory, szczególnie w Azji Południowo-Wschodniej, na Bliskim Wschodzie, w Afryce i Ameryce Łacińskiej. Chińscy producenci coraz częściej spełniają międzynarodowe certyfikaty, w tym normy IEC, CE i ANSI/IEEE, umożliwiając szerszy dostęp do rynku globalnego.



3. Zasady inżynieryjne i głębokie nurkowanie technologiczne

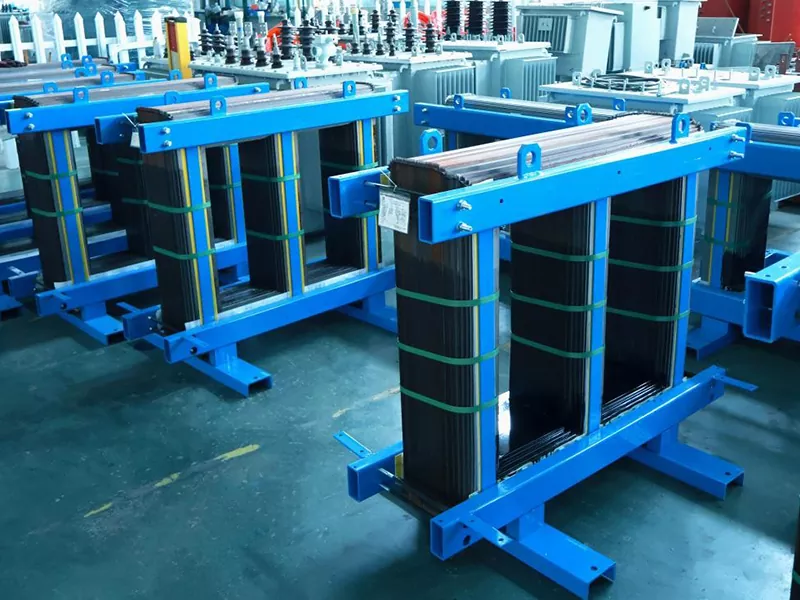

3.1 Konstrukcja rdzenia magnetycznego


Rdzeń magnetyczny jest centralnym elementem każdego transformatora mocy. Zapewnia ścieżkę o niskiej reluktancji dla strumienia magnetycznego łączącego uzwojenie pierwotne i wtórne. Konstrukcja rdzenia ma bezpośredni wpływ na straty bez obciążenia (straty w żelazie), prąd wzbudzenia, hałas akustyczny i stabilność mechaniczną.


Nowoczesne rdzenie transformatorów są zbudowane z walcowanych na zimno laminatów stali krzemowej o ziarnie zorientowanym (CRGO), które są precyzyjnie cięte i układane w stosy, aby zminimalizować straty prądów wirowych. Zaawansowane konstrukcje mogą wykorzystywać amorficzne stopy stali, które wykazują znacznie niższą histerezę i straty wiroprądowe, co jest szczególnie korzystne w transformatorach rozdzielczych, gdzie straty bez obciążenia kumulują się w sposób ciągły przez dziesięciolecia pracy.



3.2 Projektowanie uzwojeń i systemy izolacji


Uzwojenia są zbudowane z beztlenowych przewodników z miedzi lub aluminium, uformowanych w cewki, które są precyzyjnie nawinięte, aby osiągnąć wymagany współczynnik zwojów, gęstość prądu i impedancję. Uzwojenia wysokiego napięcia zazwyczaj wykorzystują konfiguracje uzwojenia warstwowego lub uzwojenia tarczowego, podczas gdy uzwojenia niskiego napięcia często wykorzystują konstrukcje foliowe lub spiralne.


Systemy izolacji różnią się w zależności od typu transformatora. Transformatory zanurzone w oleju wykorzystują papier impregnowany olejem (papier kraftowy lub papier ulepszany termicznie) jako podstawową izolację stałą, uzupełniony barierami z preszpanu oraz olejem mineralnym jako chłodziwem i dielektrykiem. W transformatorach suchych stosuje się żywicę laną (epoksydową) lub systemy izolacji wzmocnione włóknem szklanym o otwartym uzwojeniu, które zapewniają doskonałą odporność na wilgoć, kurz i zanieczyszczenia bez stosowania ciekłych dielektryków.



3.3 Zarządzanie chłodzeniem i temperaturą

Zarządzanie temperaturą jest jednym z najważniejszych aspektów projektowania transformatora. Nadmierna temperatura przyspiesza starzenie się izolacji, zwiększa straty i ostatecznie skraca żywotność transformatora. Transformatory są klasyfikowane według metody chłodzenia przy użyciu standardowych oznaczeń ONAN/ONAF/OFAF dla jednostek typu olejowego i oznaczeń AN/AF dla jednostek typu suchego.


Kod chłodzenia Opis
ONAN Olej Naturalny Powietrze Naturalny
ONAF Olej naturalny, wymuszony powietrzem
OFAF Siła powietrzna wymuszona olejem
JAKIŚ Powietrze Naturalne
AF Siły Powietrzne

3.4 Wytrzymałość zwarciowa


Transformatory mocy muszą wytrzymać ogromne siły elektromagnetyczne powstające podczas zwarć w podłączonej sieci elektrycznej. Spodziewane prądy zwarciowe mogą osiągnąć 20–25-krotność prądu znamionowego, wytwarzając siły proporcjonalne do kwadratu prądu. Solidna konstrukcja mechaniczna — obejmująca usztywnione uzwojenia, ścisłą kontrolę geometrii uzwojeń i konstrukcję ramy konstrukcyjnej — ma kluczowe znaczenie dla zapewnienia wytrzymałości.


Testowanie zwarć zgodnie z normami IEC 60076-5 lub IEEE C57.12 sprawdza integralność mechaniczną i termiczną transformatora w warunkach awarii. Testy te stanowią jeden z najbardziej wymagających wymagań kwalifikacyjnych w branży urządzeń energetycznych.


Three-Phase Dry Type Power Transformer Air-Cooled Low Noise


4. Transformatory suche: technologia i zastosowania

4.1 Przegląd technologii

W transformatorach suchych zamiast ciekłych dielektryków wykorzystuje się materiały izolacyjne powietrzne i stałe — głównie żywicę epoksydową lub systemy wzmocnione włóknem szklanym. Uzwojenia są albo odlane z żywicy epoksydowej (sucha żywica lana lub CRT), albo uzwojone przewodnikami owiniętymi włóknem szklanym i impregnowanymi próżniowo (VPI) żywicą lub lakierem. Transformatory suche z żywicy lanej, najpopularniejszy nowoczesny wariant, całkowicie otaczają uzwojenia mieszaniną żywicy epoksydowej i wypełniacza mineralnego, zazwyczaj w warunkach odlewania próżniowego w celu wyeliminowania pustych przestrzeni. Rezultatem jest solidny, szczelny, samogasnący system izolacyjny, który nie wymaga płynnego chłodziwa i jest z natury ognioodporny.


4.2 Kluczowe parametry techniczne

  • Napięcie znamionowe: zazwyczaj do 36 kV pierwotnego, z napięciami wtórnymi zwykle 400 V, 690 V lub 3,3–11 kV
  • Moc znamionowa: zazwyczaj od 25 kVA do 20 MVA, w przypadku zastosowań specjalistycznych możliwe są większe wartości znamionowe
  • Klasa izolacji: standard klasy F (155°C) i H (180°C); wzrost temperatury jest zwykle ograniczony do 100 K lub 125 K powyżej temperatury otoczenia
  • Bezpieczeństwo przeciwpożarowe: sklasyfikowane jako F1 (ognioodporne) lub F0 (niepalne) zgodnie z IEC 60076-11
  • Ochrona środowiska: Dostępne są obudowy o stopniu ochrony IP00 do IP54 dla różnych ekspozycji środowiskowych
  • Poziomy hałasu: zazwyczaj 55–70 dB(A) w zależności od parametrów i konstrukcji


4.3 Zalety transformatorów suchych

  • Brak ryzyka wycieku oleju, pożaru w wyniku zapłonu oleju lub skażenia środowiska
  • Nadaje się do montażu w budynkach mieszkalnych, skarbcach podziemnych, szpitalach, centrach handlowych i centrach danych
  • Niskie koszty utrzymania: nie jest wymagane pobieranie próbek oleju, filtrowanie oleju ani wymiana oleju
  • Krótszy czas montażu — na miejscu nie jest wymagany żaden sprzęt do napełniania olejem
  • Doskonała odporność na wilgoć, kurz i środowisko chemiczne
  • Kompaktowe wymiary, szczególnie w przypadku zamkniętych konstrukcji
  • Zgodny z rygorystycznymi przepisami budowlanymi w środowiskach wrażliwych na ogień


4.4 Ograniczenia i uwagi

  • Wyższy koszt na MVA w porównaniu do odpowiedników zanurzonych w oleju o tej samej wartości znamionowej
  • Zasadniczo ograniczone do zastosowań wewnętrznych lub osłoniętych lokalizacji na zewnątrz
  • Niższa odporność na przeciążenia termiczne w porównaniu do konstrukcji chłodzonych olejem
  • Wyższy poziom hałasu akustycznego niż w przypadku jednostek zanurzonych w oleju o porównywalnej wartości znamionowej
  • Maksymalne praktyczne napięcie ograniczone do około 36 kV


4.5 Typowe zastosowania

Transformatory suche są preferowanym wyborem wszędzie tam, gdzie bliskość ludzi lub wrażliwych konstrukcji sprawia, że ​​priorytetem jest praca bezolejowa. Główne sektory zastosowań obejmują podstacje miejskie w budynkach komercyjnych i biurowych, szpitale i obiekty opieki zdrowotnej, hotele i kompleksy hotelowe, stacje kolejowe i systemy metra, zakłady produkcyjne wymagające pomieszczeń czystych, centra danych i obiekty telekomunikacyjne, stacje przetwornic energii odnawialnej oraz systemy zasilania statków morskich.


Kluczowa specyfikacja: Transformatory suche Lugao

Lugao Power Co., Ltd. produkuje transformatory suche w konfiguracjach z żywicy lanej (CRT) i impregnowanych próżniowo (VPI). Standardowe wartości znamionowe obejmują moc od 25 kVA do 16 000 kVA i napięcia pierwotne do 35 kV. Produkty są zgodne ze standardami IEC 60076-11, GB/T 10228, CE i CCC. Dostępne są niestandardowe klasy obudów, przełączniki zaczepów, systemy monitorowania temperatury i ulepszenia chłodzenia wymuszonym powietrzem.


5. Transformatory zanurzone w oleju: technologia i zastosowania

5.1 Przegląd technologii

Transformatory mocy zanurzone w oleju wykorzystują mineralny olej transformatorowy (lub alternatywne płyny dielektryczne, takie jak estry syntetyczne lub naturalne oleje estrowe) zarówno jako główny środek izolacyjny, jak i główny czynnik chłodzący. Aktywna część transformatora – składająca się z rdzenia i uzwojeń – jest całkowicie zanurzona w płynie dielektrycznym w szczelnym stalowym zbiorniku. Ciepło generowane przez straty w rdzeniu i uzwojeniach jest odprowadzane do oleju, a następnie rozpraszane do otaczającego powietrza poprzez zespoły chłodnic, faliste ściany zbiornika lub rury chłodzące.


Połączenie wysoce efektywnego przenoszenia ciepła z oleju oraz doskonałych właściwości dielektrycznych i izolacyjnych oleju mineralnego umożliwia transformatorom zanurzonym w oleju osiągnięcie bardzo wysokich gęstości mocy, co czyni je technologią wybieraną do zastosowań o dużej mocy i instalacji zewnętrznych w różnych klasach napięć od dystrybucyjnego (11–33 kV) do bardzo wysokiego napięcia (750 kV i więcej).


5.2 Kluczowe parametry techniczne

  • Napięcie znamionowe: od 3,3 kV do 1100 kV (bardzo wysokie napięcie do zastosowań w sieci szkieletowej)
  • Moce znamionowe: od 10 kVA (rozdzielnia słupowa) do 1500 MVA (transformatory o dużej siatce)
  • Klasa izolacji: układ olej/papier przystosowany do wzrostu o 65°C (konwencjonalnie) lub o wzrostu o 55°C (w celu ograniczenia starzenia)
  • Zdolność nadprądowa i przeciążeniowa: doskonała, dzięki dużej masie termicznej układu olejowego
  • Dostępne przełączniki zaczepów pod obciążeniem (OLTC) do regulacji napięcia w całym zakresie obciążenia
  • Zarządzanie wilgocią i zanieczyszczeniami poprzez zbiornik konserwacyjny, przekaźnik Buchholza i odpowietrzniki z żelu krzemionkowego


5.3 Zalety transformatorów zanurzonych w oleju

  • Doskonałe odprowadzanie ciepła umożliwia wyższą moc ciągłą i odporność na przeciążenia
  • Niższy koszt na MVA w porównaniu do typu suchego, szczególnie przy średnich i wysokich napięciach
  • Szerszy zakres napięć — zdolny do obsługi dystrybucji w zastosowaniach przesyłowych
  • Doskonała długoterminowa niezawodność przy właściwej konserwacji oleju
  • Izolacja samonaprawiająca się: olej migruje, wypełniając mikroskopijne defekty izolacji papierowej
  • Przełączniki zaczepów pod obciążeniem umożliwiają ciągłą regulację napięcia pod obciążeniem
  • Ugruntowany globalny ekosystem usług i konserwacji


5.4 Ograniczenia i uwagi

  • Zagrożenie pożarowe związane z olejem mineralnym wymaga stosowania systemów gaśniczych lub zbiorników zatrzymujących olej w określonych lokalizacjach
  • Pobieranie próbek oleju, testowanie i okresowa wymiana zwiększają koszty konserwacji i złożoność
  • Ryzyko skażenia środowiska w przypadku wycieku oleju – wymaga infrastruktury zapobiegającej wyciekom
  • Nie nadaje się do montażu wewnątrz budynków mieszkalnych bez specjalnej obudowy ognioodpornej
  • Większa powierzchnia i waga w porównaniu do równoważnych jednostek typu suchego
  • Monitorowanie stanu oleju ma kluczowe znaczenie — zaniedbany olej ulega degradacji, co prowadzi do przyspieszonego starzenia się izolacji


5.5 Alternatywne płyny dielektryczne

Rosnąca świadomość ekologiczna wzbudziła zainteresowanie biodegradowalnymi i ognioodpornymi płynami dielektrycznymi do transformatorów zanurzonych w oleju. Naturalne płyny estrowe na bazie olejów roślinnych charakteryzują się biodegradowalnością przekraczającą 95% i znacznie wyższą temperaturą zapłonu (powyżej 300°C w porównaniu do około 145°C dla oleju mineralnego). Syntetyczne płyny estrowe oferują podobne zalety w szerszym zakresie temperatur. Płyny te są coraz częściej stosowane w transformatorach znajdujących się w pobliżu miejsc wrażliwych ekologicznie, wewnątrz budynków lub w strefach wysokiego ryzyka pożarowego.


5.6 Typowe zastosowania

Transformatory zanurzone w olejudominują podstacje użyteczności publicznej, punkty połączeń międzysystemowych wysokiego napięcia, przemysłowe źródła zasilania, zakłady wydobywcze, obiekty naftowe i gazowe, elektrownie wodne i cieplne, stacje kolektorów energii odnawialnej oraz stacje przetwornicowe wysokiego napięcia prądu stałego (HVDC). Ich połączenie wysokiej wydajności, możliwości przeciążenia i konkurencyjnych kosztów przy dużych wartościach znamionowych czyni je światowym standardem dla infrastruktury energetycznej na skalę przemysłową.


Kluczowa specyfikacja: Transformatory zanurzone w oleju Lugao

Lugao Power Co., Ltd. produkuje transformatory olejowe o mocy od 10 kVA do 50 MVA o napięciach pierwotnych od 3,3 kV do 110 kV. Produkty obejmują standardowe jednostki wydajności serii S11 i S13, a także warianty z rdzeniem amorficznym o niskich stratach. Wszystkie urządzenia spełniają normy IEC 60076, GB 1094 oraz normy międzynarodowe określone przez klienta. Opcje obejmują OLTC, DETC, integrację przekaźnika zabezpieczającego, przekaźnik gazowy, monitory temperatury i niestandardowe konfiguracje zbiorników.

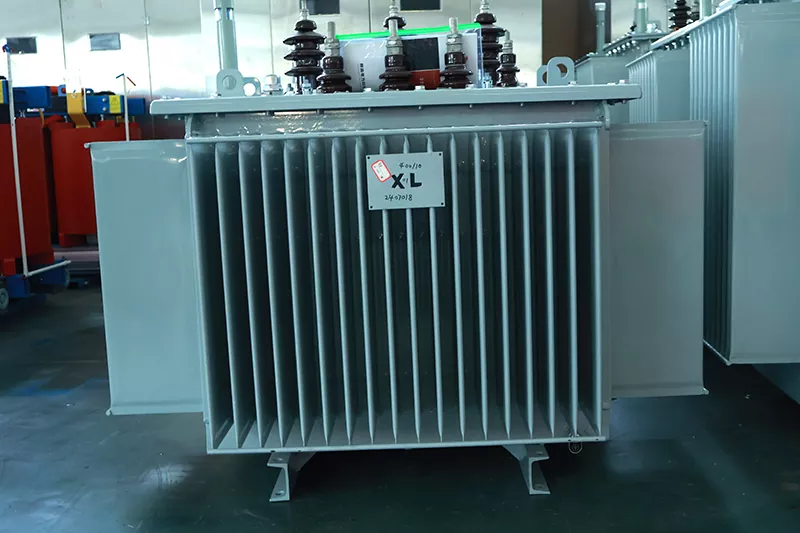

Oil Immersed Transformer



6. Analiza porównawcza: typu suchego i zanurzonego w oleju

6.1 Bezpośrednie porównanie techniczne

Parametr Typ suchy (CRT) Zanurzony w oleju Czynnik decyzyjny
Maksymalne napięcie Do 36 kV Do 1100 kV Wysokie napięcie: wygrywa ropa
Maksymalna ocena Do ~20 MVA Do 1500 MVA Duża pojemność: olej wygrywa
Bezpieczeństwo przeciwpożarowe Znakomicie (F1/F0) Wymaga ograniczenia Hala: Suchy wygrywa
Konserwacja Bardzo niski Umiarkowane (kontrole oleju) Łatwość: Suche wygrywa
Koszt na MVA Wyższy Niżej Budżet: Ropa wygrywa
Ryzyko środowiskowe Nic Możliwość wycieku ropy Eco: Suche wygrywa
Poziom hałasu 55–70 dB(A) 45–60 dB(A) Ciche strefy: Ropa wygrywa
Przeciążalność Ograniczony Doskonały Szczyty: Ropa wygrywa
Odporność na wilgoć Doskonały (zapieczętowany) Dobry (zamknięty zbiornik) Wilgotność: wygrywa suchość
Szybkość instalacji Szybki (bez uzupełniania oleju) Wolniej (napełnianie olejem) Szybkość: Suche wygrywa

6.2 Ramy decyzji o wyborze

  • Środowisko instalacji: Czy miejsce to znajduje się wewnątrz, na zewnątrz czy pod ziemią? Miejsca kryte zdecydowanie preferują rośliny typu suchego.
  • Wrażliwość na ryzyko pożaru: Budynki o dużej liczbie osób, szpitale lub sale komputerowe wymagają ognioodpornych konstrukcji suchych.
  • Poziom napięcia: Projekty powyżej 36 kV prawie zawsze będą wymagały technologii zanurzonej w oleju.
  • Moc znamionowa: Duże wartości znamionowe powyżej 20 MVA są najbardziej ekonomiczne w przypadku transformatorów zanurzonych w oleju.
  • Możliwość konserwacji: Miejsca z ograniczoną infrastrukturą konserwacyjną korzystają z konstrukcji suchej, która nie wymaga konserwacji.
  • Przepisy dotyczące ochrony środowiska: Lokalizacje w pobliżu zbiorników wodnych lub na obszarach chronionych ekologicznie mogą wymagać stosowania biodegradowalnych transformatorów płynnych lub suchych.
  • Całkowity koszt cyklu życia: Po uwzględnieniu kosztów konserwacji jednostki typu suchego mogą być konkurencyjne kosztowo w całym cyklu życia pomimo wyższych kosztów kapitałowych.

7. Międzynarodowe standardy i ramy zgodności

7.1 Znaczenie zgodności z normami

Normy dotyczące transformatorów definiują minimalne wymagania dotyczące wydajności, bezpieczeństwa i testowania, które muszą spełniać produkty, aby można je było uznać za odpowiednie do zastosowań w energetyce elektrycznej. Zgodność z uznanymi międzynarodowymi standardami jest warunkiem wstępnym zatwierdzenia projektu, przyłączenia do sieci, finansowania i eksportu na rynki regulowane. Zapewnia również kupującym pewność stałej jakości i kompatybilności z urządzeniami dalszego przetwarzania.


7.2 Normy IEC (Międzynarodowa Komisja Elektrotechniczna)

  • IEC 60076-1: Ogólne wymagania dotyczące transformatorów mocy — obejmuje terminologię, parametry znamionowe i metody testowania
  • IEC 60076-2: Wzrost temperatury w transformatorach mocy zanurzonych w cieczy
  • IEC 60076-3: Poziomy izolacji, testy dielektryczne i odstępy zewnętrzne
  • IEC 60076-4: Przewodnik po testowaniu impulsów piorunowych i impulsów przełączających
  • IEC 60076-5: Odporność na zwarcia – wymagania mechaniczne i termiczne
  • IEC 60076-7: Wytyczne dotyczące ładowania transformatorów mocy zanurzonych w oleju mineralnym
  • IEC 60076-10: Wyznaczanie poziomów dźwięku – procedury pomiaru hałasu
  • IEC 60076-11: Transformatory mocy typu suchego — ostateczna norma dla konstrukcji z żywicy lanej i konstrukcji VPI
  • IEC 60076-14: Projektowanie i zastosowanie transformatorów mocy zanurzonych w cieczy z izolacją wysokotemperaturową


7.3 Normy krajowe

  • GB 1094 (Chiny): Odpowiednik serii IEC 60076; obowiązkowe w przypadku transformatorów sprzedawanych w Chinach
  • GB/T 10228: Transformatory mocy typu suchego, odpowiednik IEC 60076-11
  • Seria ANSI/IEEE C57 (USA): Obejmuje budowę, ładowanie, konserwację i testowanie transformatorów mocy
  • BS EN 60076 (Wielka Brytania/Europa): Przyjęcie normy IEC 60076 w ramach norm brytyjskich
  • AS/NZS 60076 (Australia/Nowa Zelandia): Lokalne przyjęcie normy IEC z załącznikami


7.4 Certyfikacja produktu

Oprócz zgodności ze standardami projektowymi, transformatory przeznaczone na określone rynki wymagają certyfikacji produktu od uznanych organów. Oznakowanie CE jest obowiązkowe dla sprzętu wprowadzanego na Europejski Obszar Gospodarczy i potwierdza zgodność z dyrektywą o niskim napięciu i dyrektywą o kompatybilności elektromagnetycznej. CCC (China Compulsory Certification) jest wymagana w przypadku sprzętu sprzedawanego w Chinach. Testy stron trzecich przeprowadzane przez laboratoria KEMA, TUV, UL lub CSA mogą być wymagane ze względu na specyficzne specyfikacje projektu lub przez klientów końcowych o podwyższonych wymaganiach dotyczących pewności.


Stan zgodności z Lugao

Lugao Power Co., Ltd. projektuje i produkuje wszystkie produkty zgodnie z normami serii IEC 60076, GB 1094, GB/T 10228, ANSI/IEEE C57 i normami brytyjskimi. Produkty posiadają certyfikaty CE i CCC. Zarządzanie jakością w fabryce posiada certyfikat ISO 9001:2015. W przypadku projektów eksportowych na życzenie dostępna jest niestandardowa inżynieria dla norm ANSI, BS lub AS/NZS.


8. Protokoły zapewnienia jakości i testowania

8.1 Systemy jakości produkcji

Produkcja transformatorów na światowym poziomie wymaga rygorystycznego zarządzania jakością na każdym etapie produkcji. Od kontroli przychodzących materiałów po końcowe testy odbiorcze w fabryce – zdyscyplinowany system jakości jest jedyną niezawodną gwarancją stałej wydajności w terenie. Wiodący producenci wdrażają systemy zarządzania jakością certyfikowane zgodnie z normą ISO 9001, uzupełnione planami jakości specyficznymi dla procesu, statystyczną kontrolą procesu (SPC) w zakresie parametrów krytycznych oraz pełną identyfikowalnością materiałów i wyników testów.


8.2 Kontrola przychodzącego materiału

Jakość transformatora ostatecznie odzwierciedla jakość jego surowców. Kluczowe materiały przychodzące podlegające kontroli przychodzącej kontroli jakości (IQC) obejmują laminaty stali krzemowej (mierzone pod kątem grubości, przenikalności magnetycznej i strat w rdzeniu), przewodniki miedziane lub aluminiowe (zweryfikowane pod kątem czystości, wymiarów i przewodności elektrycznej), systemy żywic epoksydowych i utwardzacze do projektów CRT (lepkość, czas żelowania i właściwości mechaniczne), papier izolacyjny i preszpan (wytrzymałość dielektryczna, zawartość wilgoci i tolerancja wymiarowa) oraz olej mineralny transformatorowy (wytrzymałość dielektryczna, zawartość wilgoci, analiza kwasowości i rozpuszczania gazów w przypadku jednostek zanurzonych w oleju).


8.3 Rutynowe testy (wykonywane na każdym transformatorze)

Rutynowy test Zamiar
Pomiar proporcji Weryfikuje dokładność przełożenia względem specyfikacji na tabliczce znamionowej
Kontrola grupy wektorów i przesunięcia fazowego Potwierdza połączenia uzwojeń i polaryzację
Pomiar napięcia impedancyjnego i strat obciążenia Sprawdza impedancję upływu i straty miedzi przy prądzie znamionowym
Pomiar utraty obciążenia i prądu bez obciążenia Sprawdza utratę rdzenia i prąd magnesowania przy napięciu znamionowym
Test wytrzymałości na napięcie stosowane Testuje integralność izolacji uzwojeń względem ziemi i pomiędzy uzwojeniami
Test wytrzymałości na napięcie indukowane Weryfikuje zdolność izolacji wewnętrznej pod napięciem o podwyższonej częstotliwości
Pomiar rezystancji izolacji Sprawdza ogólny stan izolacji i wrażliwość na wilgoć

8.4 Próby typu (przeprowadzane w ramach kwalifikacji projektu)

  • Test wzrostu temperatury: Ciągła praca przy obciążeniu znamionowym aż do osiągnięcia równowagi termicznej; sprawdza adekwatność układu chłodzenia
  • Test impulsu piorunowego: Impuls pełnofalowy i przerywany na standardowych poziomach testowych (BIL zgodnie z IEC 60076-3)
  • Test wytrzymałości zwarciowej: weryfikacja integralności mechanicznej i termicznej przy najgorszym przypadku prądu zwarciowego
  • Pomiar poziomu dźwięku: Emisja hałasu otoczenia mierzona zgodnie z IEC 60076-10
  • Analiza rozpuszczonego gazu (DGA) dla jednostek olejowych: bazowy pomiar gazu używany do ustalania przyszłych trendów w zakresie konserwacji

9. Efektywność energetyczna i wpływ na środowisko

9.1 Ekonomiczne znaczenie wydajności

Straty w transformatorach, choć niewielkie procentowo (zwykle 0,5–1,5% mocy znamionowej), kumulują się w ogromnych ilościach w całej globalnej bazie zainstalowanej. Szacunki sugerują, że straty w transformatorach stanowią około 1–2% całkowitej światowej produkcji energii elektrycznej, co odpowiada setkom miliardów kilowatogodzin rocznie. W przypadku pojedynczego transformatora o żywotności 25–40 lat nawet 10% redukcja strat pozwala zaoszczędzić znaczne koszty energii w całym cyklu życia.


Organy regulacyjne w Unii Europejskiej (dyrektywa w sprawie ekoprojektu), Stanach Zjednoczonych (normy wydajności DOE) i coraz częściej w Azji ustanowiły obowiązkowe minimalne standardy sprawności dla transformatorów mocy i rozdzielczych. Przepisy te są stopniowo zaostrzane, co stwarza dla producentów i nabywców komercyjny obowiązek priorytetowego traktowania projektów o niskich stratach.


9.2 Składniki straty i strategie redukcji

Straty transformatora składają się z dwóch głównych kategorii. Straty bez obciążenia (zwane także stratami w żelazie lub rdzeniu) występują zawsze, gdy transformator jest zasilany, niezależnie od poziomu obciążenia. Są one spowodowane histerezą i prądami wirowymi w rdzeniu magnetycznym i są minimalizowane dzięki zastosowaniu wysokiej jakości stali krzemowej o ziarnie zorientowanym, precyzyjnemu trasowaniu laserowemu warstw, technikom montażu rdzenia schodkowego, a w konstrukcjach premium zastosowaniu amorficznych stopów stali (które zmniejszają straty jałowe o 70–80% w porównaniu z konwencjonalną stalą CRGO).


Straty obciążenia (zwane także stratami miedzianymi lub stratami zwarciowymi) są proporcjonalne do kwadratu prądu obciążenia i powstają w wyniku nagrzewania rezystancyjnego w uzwojeniach. Można je ograniczyć dzięki zoptymalizowanej geometrii uzwojeń, przewodom o niższym oporze i zaawansowanym technikom transpozycji w celu zarządzania stratami błądzącymi i wirowymi w uzwojeniach pod obciążeniem.


9.3 Względy środowiskowe

  • Bezolejowe transformatory suche eliminują wszelkie ryzyko zanieczyszczenia olejem gleby i wód gruntowych
  • Biodegradowalne płyny estrowe charakteryzują się biodegradowalnością >97% w porównaniu z ~30% w przypadku oleju mineralnego
  • Niższe straty bez obciążenia w konstrukcjach o wysokiej wydajności zmniejszają emisję CO2 powstającą podczas wytwarzania energii
  • Wydłużony okres użytkowania (>30 lat przy prawidłowej konserwacji) opóźnia zużycie zasobów materiałowych
  • Materiały rdzenia i uzwojenia (stal, miedź, aluminium) po zakończeniu okresu użytkowania w pełni nadają się do recyklingu
  • Hermetyzacja suchą żywicą epoksydową stwarza wyzwania związane z recyklingiem po zakończeniu cyklu życia — aktywny obszar badań i rozwoju przemysłu

10. Ekonomika cyklu życia i całkowity koszt posiadania

10.1 Analiza wydatków kapitałowych

Początkowa cena zakupu transformatora mocy stanowi tylko jeden składnik jego całkowitego kosztu cyklu życia. Zespoły zakupowe, które skupiają się wyłącznie na ryzyku ceny zakupu, niedoceniają prawdziwego obciążenia ekonomicznego posiadania transformatora. Rygorystyczna analiza całkowitego kosztu posiadania (TCO) uwzględnia wszystkie wydatki od specyfikacji i zakupu, poprzez instalację, obsługę, konserwację i ostateczną likwidację.


10.2 Ramy całkowitego kosztu posiadania

Składnik całkowitego kosztu posiadania Rozważania
Cena zakupu Koszt sprzętu, fabryczne testy odbiorcze, dokumentacja i opakowanie
Transport i logistyka Spedycja międzynarodowa, opłaty celne, transport lądowy i ubezpieczenie
Instalacja i uruchomienie Przygotowanie terenu, prace budowlane, połączenia kablowe, napełnianie olejem (jednostki olejowe) i usługi uruchomieniowe
Koszt utraty bez obciążenia (kapitalizowany) Oszacowano metodą skapitalizowanych strat: A × strata bez obciążenia (kW) w całym projektowanym okresie użytkowania przy lokalnych kosztach energii
Koszt utraty obciążenia (wielkimi literami) B × Strata obciążenia (kW) przy obciążeniu znamionowym, zdyskontowana w całym okresie użytkowania
Koszt utrzymania Testowanie i wymiana oleju (jednostki olejowe), konserwacja uszczelek, konserwacja układu chłodzenia i serwisowanie przełącznika zaczepów
Monitoring i ochrona Cyfrowe systemy monitoringu, zabezpieczenia przekaźników, integracja SCADA
Likwidacja i utylizacja Utylizacja lub recykling oleju (jednostki olejowe), recykling rdzenia transformatora i uzwojenia

10.3 Metoda wyceny skapitalizowanej straty

W energetyce powszechnie ocenia się oferty transformatorów stosując metodę kapitalizowanych strat, znaną również jako metoda współczynników A&B. Całkowity szacowany koszt oblicza się w następujący sposób:

TEC = cena zakupu + (A × P0) + (B × Pk)


Gdzie P0 to strata bez obciążenia (kW), Pk to strata obciążenia przy prądzie znamionowym (kW), A to skapitalizowany koszt strat bez obciążenia ($/kW, odzwierciedlający pracę 24/7), a B to skapitalizowany koszt strat obciążenia ($/kW, odzwierciedlający cykl pracy i współczynnik obciążenia). Stosując te ramy, transformator, który wydaje się tańszy w wartości nominalnej, może okazać się droższy w całym okresie użytkowania ze względu na wyższe straty energii.


11. Sektory zastosowań i przypadki użycia

11.1 Wytwarzanie i przesyłanie energii elektrycznej

Transformatory podwyższające generator (GSU) przekształcają napięcie wyjściowe agregatów prądotwórczych (zwykle 11–22 kV) na poziomy napięcia przesyłowego (110 kV, 220 kV, 500 kV lub wyższe) na potrzeby masowego transportu energii na duże odległości. Transformatory te należą do największych i najbardziej krytycznych elementów sprzętu elektrycznego w systemie elektroenergetycznym, a ich moc znamionowa wynosi zwykle od 100 MVA do ponad 1000 MVA. Autotransformatory łączą różne poziomy napięć sieci przesyłowej, zapewniając elastyczne zarządzanie przepływem mocy.


11.2 Zastosowania przemysłowe

Przemysł ciężki jest jednym z najbardziej wymagających środowisk zastosowań transformatorów. Huty, huty aluminium, cementownie, zakłady przetwórstwa chemicznego i kopalnie wymagają transformatorów odpornych na wysoką zawartość harmonicznych, częste wahania obciążenia i trudne warunki otoczenia, w tym wysokie temperatury, zapylenie, wibracje i atmosferę korozyjną. Transformatory przemysłowe są często projektowane na zamówienie ze specjalną obróbką izolacyjną, zwiększoną wytrzymałością zwarciową i odstrojonym filtrem harmonicznych.


11.3 Integracja energii odnawialnej

Gwałtowny rozwój fotowoltaiki i energii wiatrowej stworzył nowe wymagania dotyczące zastosowań transformatorów. Instalacje fotowoltaiczne wymagają transformatorów inwertorowych lub transformatorów podwyższających poziom łańcucha, które przekształcają moc wyjściową falownika prądu stałego na średnie napięcie w celu odbioru. Transformatory turbin wiatrowych, umieszczone wewnątrz gondoli turbiny lub u jej podstawy, muszą wytrzymywać wibracje mechaniczne, cykle termiczne i obciążenia harmoniczne charakterystyczne dla generacji wiatrowej.


Morskie farmy wiatrowe stawiają szczególnie wysokie wymagania, z transformatorami montowanymi na platformie narażonymi na działanie atmosfery słonowodnej, ograniczonym dostępem konserwacyjnym i ograniczoną przestrzenią. W tych wymagających środowiskach stosowane są zarówno jednostki suche (do instalacji gondolowych), jak i specjalistyczne jednostki zanurzone w oleju (do podstacji platform morskich).


11.4 Infrastruktura i transport

  • Systemy zasilania trakcji kolejowej: Autotransformatory i podstacje trakcyjne dla sieci kolejowych zelektryfikowanych prądem przemiennym
  • Metro i kolej miejska: Transformatory prostownicze suche do podziemnych podstacji trakcyjnych prądu stałego
  • Obiekty lotniskowe: Transformatory rozdzielcze średniego napięcia do kompleksów terminali i oświetlenia lotnisk
  • Infrastruktura portowa: Transformatory mocy na lądzie dla statków zacumowanych (konwersja częstotliwości)
  • Infrastruktura ładowania pojazdów elektrycznych: Transformatory średniego i niskiego napięcia do koncentratorów szybkiego ładowania


11.5 Budynki komercyjne i instytucjonalne

Wysokie wieżowce biurowe, centra handlowe, hotele, szpitale, uniwersytety i centra danych opierają się na suchych transformatorach średniego napięcia, które obniżają napięcie zasilania do użytecznego napięcia budynku (380/220 V w większości krajów na świecie). Charakterystyka bezpieczeństwa pożarowego, niskie wymagania konserwacyjne i kompaktowe wymiary transformatorów suchych z żywicy lanej sprawiają, że są one dominującym wyborem w tych zastosowaniach.


12. Lugao Power Co., Ltd.: Profil producenta

12.1 Kontekst firmy

Lugao Power Co., Ltd. jest profesjonalnym producentem i dostawcą transformatorów mocy z siedzibą w Chinach, specjalizującym się w projektowaniu, inżynierii i produkcji transformatorów mocy suchych i olejowych. Założona z misją dostarczania niezawodnych, wysokiej jakości rozwiązań elektrycznych na rynki krajowe i międzynarodowe, Lugao zyskała reputację opartą na technicznej precyzji, dyscyplinie produkcyjnej i obsłudze zorientowanej na klienta.


W przeciwieństwie do zróżnicowanych konglomeratów sprzętu elektrycznego, skupienie się Lugao wyłącznie na transformatorach mocy umożliwia głęboką wiedzę techniczną, ciągłe doskonalenie procesów i niepodzielną uwagę inżynierów w całym portfolio produktów. Ta specjalizacja przekłada się bezpośrednio na jakość produktów, wiedzę o zastosowaniach i elastyczną obsługę klienta.


12.2 Portfolio produktów

Kategoria produktu Opis
Transformatory żywiczne typu suchego Konstrukcja z żywicy lanej (CRT), od 25 kVA do 16 000 kVA, do 35 kV prądu pierwotnego, zgodna z IEC 60076-11 / GB/T 10228
Transformatory suche VPI Impregnowana próżniowo konstrukcja z otwartym rantem do zastosowań w wentylowanych pomieszczeniach
Transformatory rozdzielcze zanurzone w oleju 10 kVA do 10 MVA, 3,3 kV do 35 kV, standardowa seria S11/S13, opcje niskostratnego rdzenia amorficznego
Transformatory mocy zanurzone w oleju Do 50 MVA, klasa 110 kV, do zastosowań w podstacjach i energetyce przemysłowej
Transformatory niestandardowe i specjalne Konfiguracje do pracy w kopalniach, do zastosowań morskich, w wysokich temperaturach otoczenia, odporne na harmoniczne lub w innych specjalistycznych konfiguracjach

12.3 Możliwości produkcyjne

Zakład produkcyjny w Lugao jest wyposażony w specjalnie zaprojektowane linie produkcyjne do produkcji transformatorów suchych i zanurzonych w oleju, w tym maszyny do nawijania, sprzęt do cięcia i układania rdzeni, piece do odlewania i utwardzania żywicy, systemy do przetwarzania oleju i napełniania próżniowego, a także kompleksowe laboratorium testów elektrycznych. Własna produkcja rdzeni, uzwojeń i zespołów zbiorników zapewnia pełną kontrolę jakości i szybką reakcję na niestandardowe wymagania.


12.4 Zarządzanie jakością

System zarządzania jakością Lugao posiada certyfikat ISO 9001:2015, obejmujący procesy projektowania, zaopatrzenia, produkcji, testowania i obsługi posprzedażnej. Firma posiada w pełni wyposażone laboratorium testowe zdolne do wykonywania wszystkich testów rutynowych i typu wymaganych przez serię norm IEC 60076 i GB. Dane testowe są rejestrowane cyfrowo i można je powiązać z indywidualnymi numerami seryjnymi transformatorów, co stanowi uzupełnienie pełnej dokumentacji produktu na potrzeby eksportu i uruchomienia projektu.


12.5 Globalne doświadczenie projektowe

Transformatory Lugao zostały dostarczone do projektów w Azji Południowo-Wschodniej, na Bliskim Wschodzie, w Afryce, Europie Wschodniej i Ameryce Łacińskiej. Międzynarodowe doświadczenie projektowe obejmuje podstacje gromadzące energię odnawialną, systemy zasilania obiektów przemysłowych, programy elektryfikacji infrastruktury oraz instalacje SN/NN w budynkach komercyjnych. Możliwości eksportowe Lugao obejmują zgodność z międzynarodowymi normami określonymi przez klienta, możliwość kontroli przez strony trzecie oraz pełne pakiety dokumentacji eksportowej.


13. Dostosowanie i wsparcie techniczne

13.1 Możliwości dostosowywania

Transformatory z katalogu standardowego pokrywają większość typowych wymagań aplikacyjnych. Jednak znaczna część projektów przemysłowych, infrastrukturalnych i energetycznych wymaga transformatorów odbiegających od specyfikacji katalogowych. Wewnętrzny zespół inżynierów Lugao zapewnia pełną personalizację wszystkich kluczowych parametrów, w tym mocy znamionowej (kVA/MVA), współczynnika napięcia, grupy wektorów, napięcia impedancji, klasy izolacji, metody chłodzenia, stopnia ochrony obudowy, monitorowania temperatury, typu przełącznika zaczepów (DETC/OLTC) i wymiarów fizycznych.


13.2 Proces konsultacji technicznych

  • Wstępny przegląd wymagań: Analiza jednokreskowego diagramu klienta, harmonogramu obciążenia i warunków instalacji
  • Propozycja techniczna: Zalecana specyfikacja transformatora wraz z obliczeniami inżynierskimi
  • Zatwierdzenie rysunku: Rysunki zestawcze, dane z tabliczki znamionowej i schematy połączeń przedłożone do zatwierdzenia przez klienta
  • Dowód badania typu: Dostarczenie certyfikowanych raportów z badań typu z laboratoriów stron trzecich dla kwalifikujących się projektów
  • Fabryczny test odbiorczy (FAT): Testowanie w obecności klienta w zakładzie Lugao przed wysyłką
  • Wsparcie na miejscu: dokumentacja techniczna, wskazówki dotyczące instalacji i dokumentacja pomocnicza przy uruchomieniu


13.3 Pakiet Dokumentacji

Transformatory eksportowe i projektowe dostarczane są z kompleksowym pakietem dokumentacji, w tym świadectwami badań (rutynowych i typu), rysunkami wymiarowymi, instrukcjami montażu i konserwacji, wykazem tabliczek znamionowych, protokołami kontroli jakości, certyfikatami materiałowymi dla komponentów pierwotnych i certyfikatami zgodności (CE, CCClub certyfikacja strony trzeciej określona przez klienta).


14. Globalny łańcuch dostaw i dostawa

14.1 Model dostaw bezpośrednio z fabryki

Lugao stosuje model dostaw bezpośrednich do fabryki, eliminując marże pośrednie i umożliwiając konkurencyjne ceny wraz z bezpośrednim dostępem do funkcji inżynieryjnych, produkcyjnych i jakościowych. Klienci odnoszą korzyści z bezpośredniej komunikacji z zespołami inżynieryjnymi i produkcyjnymi, przejrzystych aktualizacji postępu produkcji oraz możliwości wpływania na harmonogram produkcji w przypadku projektów, w których liczy się czas.


14.2 Terminy realizacji i planowanie produkcji

Standardowy czas realizacji produktu waha się od 4 do 12 tygodni, w zależności od oceny, złożoności i bieżącego obciążenia produkcji. Transformatory wykonane na zamówienie o niestandardowych specyfikacjach zwykle wymagają 10–18 tygodni od złożenia zamówienia do wysyłki. Lugao utrzymuje program zapasów buforowych dla dużych ilości standardowych ratingów, umożliwiający szybką dostawę w przypadku pilnych potrzeb.


14.3 Logistyka i eksport

Wszystkie transformatory Lugao są pakowane do transportu międzynarodowego, wyposażone w drewnianą skrzynię, pakiety pochłaniającego wilgoć środka osuszającego, azot pod ciśnieniem dla jednostek zanurzonych w oleju podczas transportu oraz etykiety ze wskaźnikami uderzenia. Opcje transportu obejmują fracht morski pełnokontenerowy (FCL), konsolidację ładunku drobnicowego (LCL) oraz fracht lotniczy w przypadku małych, pilnych przesyłek. Lugao utrzymuje relacje z doświadczonymi spedytorami na głównych szlakach eksportowych.


14.4 Serwis posprzedażny

Zaangażowanie Lugao wykracza poza dostarczanie produktów. Wsparcie techniczne jest dostępne na każdym etapie instalacji i odbioru technicznego, obejmujące wskazówki techniczne dotyczące instalacji transformatora, kontrole napełniania olejem i rozruchem, zalecenia dotyczące ustawień przekaźnika zabezpieczającego oraz wstępną analizę rozpuszczonych gazów (DGA) dla jednostek zanurzonych w oleju. Gwarancja i dostępność części zamiennych stanowią część standardowego pakietu dostaw.


15. Przyszłe trendy i perspektywy technologiczne

15.1 Inteligentne transformatory i monitoring cyfrowy

Integracja czujników cyfrowych, interfejsów komunikacyjnych i analizy danych w transformatorach mocy stanowi fundamentalną ewolucję w zarządzaniu aktywami sieciowymi. Inteligentne transformatory są wyposażone w ciągły monitoring temperatury oleju, temperatury uzwojeń, poziomu rozpuszczonych gazów, aktywności wyładowań niezupełnych, parametrów jakości oleju i prądu obciążenia. Dane są przesyłane do platform zarządzania aktywami za pośrednictwem protokołów IEC 61850 lub IoT, umożliwiając algorytmom konserwacji predykcyjnej identyfikację rozwijających się usterek na tygodnie lub miesiące przed awarią. Cyfrowy monitoring radykalnie zmniejsza ryzyko nieoczekiwanych awarii, wydłuża żywotność transformatora, zapobiegając przeciążeniom lub przeciążeniom, a także optymalizuje okresy konserwacji. Na rynku transformatorów szybko wdraża się inteligentne monitorowanie, szczególnie w przypadku krytycznych zasobów sieciowych i flot, gdzie scentralizowane zdalne monitorowanie może zastąpić częste inspekcje ręczne.


15.2 Systemy izolacji wysokotemperaturowych

Konwencjonalna izolacja transformatora — papier pakowy impregnowany olejem i olej mineralny — ma maksymalną ciągłą temperaturę znamionową 98°C (gorący punkt). Papier ulepszany termicznie zwiększa tę temperaturę do około 110°C, podczas gdy poliamidowe (aramidowe) systemy izolacyjne mogą pracować w temperaturze 140°C lub wyższej. Wysokotemperaturowe systemy izolacji umożliwiają ładowanie transformatorów do wyższych poziomów dla danego rozmiaru fizycznego, zmniejszając koszt inwestycyjny na MVA, lub pracę w obniżonej temperaturze przy tej samej wartości znamionowej, co znacznie wydłuża żywotność izolacji.


15.3 Transformatory rozdzielcze z rdzeniem amorficznym

Amorficzne stopy metali, wytwarzane przez szybkie hartowanie roztopionej stali, wykazują nieuporządkowaną strukturę atomową, która radykalnie zmniejsza straty magnetyczne w porównaniu z konwencjonalną stalą krzemową o ziarnie zorientowanym. Transformatory dystrybucyjne z rdzeniem amorficznym osiągają straty bez obciążenia o 70–80% niższe niż konstrukcje konwencjonalne, oferując przekonujące korzyści w zakresie efektywności energetycznej. W miarę zmniejszania się różnicy kosztów pomiędzy rdzeniami amorficznymi i konwencjonalnymi oraz zaostrzania przepisów dotyczących efektywności energetycznej, transformatory z rdzeniem amorficznym zyskują udział w rynku zastosowań dystrybucyjnych na całym świecie.


15.4 Transformatory półprzewodnikowe i hybrydowe dla energoelektroniki

Programy badawczo-rozwojowe na uniwersytetach, w laboratoriach krajowych i u wiodących producentów rozwijają koncepcję transformatora półprzewodnikowego (SST), który zastępuje konwencjonalny transformator magnetyczny niskiej częstotliwości elektronicznym stopniem konwersji mocy o wysokiej częstotliwości. Przetworniki SST oferują izolację galwaniczną, dwukierunkowy przepływ mocy, kontrolowaną konwersję napięcia i częstotliwości oraz kompensację mocy biernej w jednym urządzeniu. Chociaż SST nie zostały jeszcze wdrożone komercyjnie na skalę użyteczności publicznej, cieszą się dużym zainteresowaniem badawczym w zastosowaniach obejmujących mikrosieci LVDC, ładowanie pojazdów elektrycznych i elastyczne połączenia międzysieciowe AC/DC.


15.5 Transformatory morskie i podmorskie

Przemysł morskiej energetyki wiatrowej napędza popyt na transformatory zdolne do pracy w ekstremalnych warunkach morskich, w tym odporność na mgłę solną, kompaktowe wymiary do montażu na gondoli i platformie, zwiększona odporność na wstrząsy sejsmiczne, a w niektórych projektach koncepcyjnych pełną pracę podwodną na głębokościach przekraczających 1000 metrów. Aktywnym obszarem rozwoju jest technologia transformatorów podmorskich, napędzana przez elektryfikację głębinowego przetwarzania ropy i gazu oraz morską energię wiatrową.


16. Wnioski i zalecenia

16.1 Podsumowanie kluczowych ustaleń

Transformatory mocy są niezbędną technologią leżącą u podstaw współczesnej cywilizacji elektrycznej. Ich niezawodność, wydajność i trwałość mają bezpośredni wpływ na ekonomikę i zrównoważony rozwój systemów elektroenergetycznych na całym świecie. Wybór pomiędzy technologią suchą a technologią zanurzoną w oleju nie jest binarny, ale zależny od kontekstu i zależny od poziomu napięcia, mocy znamionowej, środowiska instalacji, wymagań bezpieczeństwa przeciwpożarowego, filozofii konserwacji i celów w zakresie kosztów w całym cyklu życia. Globalny rynek transformatorów mocy stale się rozwija, napędzany integracją energii odnawialnej, urbanizacją, rozwojem przemysłu i modernizacją sieci. Producenci z siedzibą w Chinach, w tym specjalistyczne firmy, takie jak Lugao Power Co., Ltd., odgrywają coraz większą rolę w zaspokajaniu tego zapotrzebowania, oferując produkty zgodne z międzynarodowymi standardami po konkurencyjnych cenach, przy coraz wyższym poziomie zaawansowania inżynieryjnego i zapewnianiu jakości.


16.2 Zalecenia dla Kupujących i Deweloperów Projektów

  • Najpierw zdefiniuj środowisko aplikacji: wewnętrzne czy zewnętrzne, wrażliwość na ryzyko pożaru, wymagania dotyczące napięcia i mocy oraz dostępność konserwacji powinny decydować o wyborze technologii przed porównaniem cen.
  • Przeprowadź rygorystyczną ocenę całkowitego kosztu posiadania: Uwzględnij skapitalizowane koszty strat we wszystkich ofertach dotyczących transformatorów. Niska cena zakupu przy wysokich stratach może być najdroższą opcją w całym okresie życia transformatora.
  • Weryfikuj zgodność z normami za pomocą dowodów: żądaj certyfikowanych raportów z testów, a nie tylko deklaracji zgodności. Raporty z testów typu z akredytowanych laboratoriów zewnętrznych dają najwyższą pewność.
  • Nawiąż kontakt z producentami na wczesnym etapie projektowania: Wczesne zaangażowanie umożliwia optymalizację specyfikacji, pozwala uniknąć kosztownych niespodzianek inżynieryjnych i zapewnia, że ​​rysunki i dokumentacja spełniają wymagania projektu.
  • Plan zarządzania cyklem życia: Uwzględnij w swoim programie zarządzania aktywami postanowienia dotyczące harmonogramów pobierania próbek oleju i testowania (jednostki olejowe), systemów monitorowania temperatury, zakupu części zamiennych i wymiany po zakończeniu okresu eksploatacji.
  • Rozważ inteligentne monitorowanie krytycznych zasobów: koszt ciągłego monitorowania cyfrowego jest skromny w porównaniu z kosztem nieoczekiwanej awarii krytycznego transformatora podstacji.


16.3 Dlaczego warto wybrać LugaoPower Co., Ltd.

Zespołom zakupowym oceniającym dostawców transformatorów Lugao Power Co., Ltd. oferuje atrakcyjną propozycję: skupienie się wyłącznie na transformatorach mocy, zaawansowane możliwości inżynieryjne w zakresie linii produktów suchych i olejowych, rygorystyczna zgodność z międzynarodowymi standardami, bezpośrednie dostawy do fabryki z przejrzystą dokumentacją jakościową oraz udokumentowane sukcesy w realizacji projektów międzynarodowych. Połączenie kompetencji technicznych, zaangażowania w jakość i konkurencyjnych cen sprawia, że ​​Lugao jest silnym partnerem w projektach w szerokim zakresie branż i obszarów geograficznych.


17. Indeks referencji i standardów

17.1 Normy Międzynarodowej Komisji Elektrotechnicznej (IEC).

  • IEC 60076-1:2011 – Transformatory mocy – Część 1: Postanowienia ogólne
  • IEC 60076-2:2011 – Transformatory mocy – Część 2: Wzrost temperatury w transformatorach zanurzonych w cieczy
  • IEC 60076-3:2013 – Transformatory mocy – Część 3: Poziomy izolacji, badania dielektryczne i prześwity zewnętrzne w powietrzu
  • IEC 60076-4:2002 — Transformatory mocy — Część 4: Przewodnik po badaniu udaru piorunowego i impulsu przełączającego
  • IEC 60076-5:2006 – Transformatory mocy – Część 5: Odporność na zwarcia
  • IEC 60076-7:2018 – Transformatory mocy – Część 7: Przewodnik dotyczący ładowania transformatorów mocy zanurzonych w oleju mineralnym
  • IEC 60076-10:2016 – Transformatory mocy – Część 10: Oznaczanie poziomów dźwięku
  • IEC 60076-11:2018 – Transformatory mocy – Część 11: Transformatory suche
  • IEC 60076-14:2013 – Transformatory mocy – Część 14: Transformatory mocy zanurzone w cieczy wykorzystujące wysokotemperaturowe materiały izolacyjne

17.2 Chińskie normy krajowe

  • GB 1094.1-2013 — Transformatory mocy — Część 1: Informacje ogólne
  • GB 1094.2-2013 — Transformatory mocy — Część 2: Wzrost temperatury w przypadku transformatorów zanurzonych w cieczy
  • GB 1094.3-2017 — Transformatory mocy — Część 3: Poziomy izolacji, badania dielektryczne i prześwity zewnętrzne w powietrzu
  • GB 1094.5-2008 — Transformatory mocy — Część 5: Odporność na zwarcie
  • GB/T 10228-2015 – Parametry techniczne i wymagania transformatorów mocy suchych

17.3 Standardy ANSI/IEEE

  • IEEE C57.12.00 — Ogólne wymagania dotyczące zanurzonych w cieczy transformatorów rozdzielczych, mocy i regulacyjnych
  • IEEE C57.12.01 — Ogólne wymagania dotyczące suchych transformatorów rozdzielczych i mocy
  • IEEE C57.91 — Przewodnik dotyczący ładowania transformatorów zanurzonych w oleju mineralnym i regulatorów napięcia krokowego
  • IEEE C57.104 — Przewodnik dotyczący interpretacji gazów wytwarzanych w transformatorach zanurzonych w oleju mineralnym

17.4 Inne odniesienia

  • IEC 60296 – Płyny do zastosowań elektrotechnicznych: Mineralne oleje izolacyjne do sprzętu elektrycznego
  • IEC 62770 – Płyny do zastosowań elektrotechnicznych: Niewykorzystane estry naturalne do transformatorów
  • Rozporządzenie Komisji Europejskiej (UE) nr 548/2014 – Wymagania dotyczące ekoprojektu dla transformatorów mocy
  • US DOE 10 CFR Część 431 — Normy efektywności energetycznej dla transformatorów rozdzielczych
Powiązane wiadomości
Zostaw mi wiadomość
X
Używamy plików cookie, aby zapewnić lepszą jakość przeglądania, analizować ruch w witrynie i personalizować zawartość. Korzystając z tej witryny, wyrażasz zgodę na używanie przez nas plików cookie.Polityka prywatności
OdrzucićPrzyjąć
