Podsumowanie artykułu: Ozanurzyłem transformatoryto krytyczne komponenty współczesnych systemów elektrycznych — wykorzystywane do niezawodnego przesyłania energii przez sieci, obiekty przemysłowe i projekty infrastrukturalne. Podczas tego szczegółowego przeglądu badamy ich konstrukcję, funkcje, korzyści w zakresie wydajności, typowe zastosowania, porównania technologii, rozważania dotyczące instalacji i praktyczne często zadawane pytania.
📌 Spis treści
- Co to jest transformator zanurzony w oleju?
- Jak działają transformatory zanurzone w oleju
- Kluczowe zalety i funkcje
- Typowe zastosowania
- Transformatory zanurzone w oleju a transformatory suche
- Projekt i specyfikacje techniczne
- Wskazówki dotyczące instalacji i konserwacji
- Często zadawane pytania

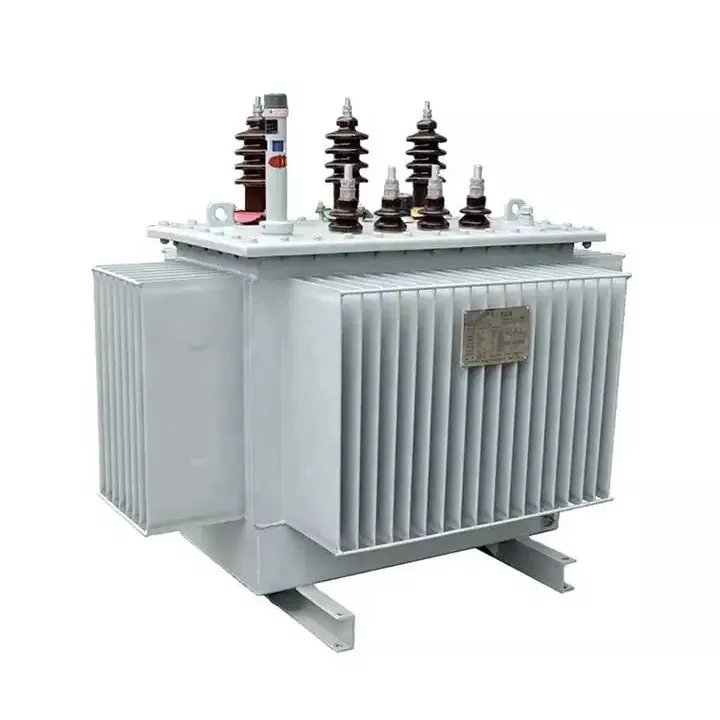

Co to jest transformator zanurzony w oleju?
Jakiśtransformator zanurzony w olejuto transformator elektryczny wykorzystujący wysokiej jakości olej izolacyjny do chłodzenia i izolowania rdzenia i uzwojeń. Taka konstrukcja pozwala skutecznie zwiększać lub zmniejszać napięcie w sieciach przesyłowych i dystrybucyjnych energii, jednocześnie odprowadzając ciepło i zapewniając ochronę elektryczną.
Wiodący producenci, npLugaospecjalizujemy się w projektowaniu i produkcji tych transformatorów, aby spełniać międzynarodowe standardy i wymagania projektowe, zapewniając stałą wydajność nawet w warunkach ciągłego obciążenia.
Jak działają transformatory zanurzone w oleju
W przeciwieństwie do transformatorów suchych, transformatory zanurzone w oleju zawierają szczelny zbiornik wypełniony olejem izolacyjnym, który otacza rdzeń i zespół uzwojenia. Olejek spełnia dwie kluczowe role:
- Chłodzenie:Pochłanianie i rozpraszanie ciepła poprzez konwekcję naturalną i grzejniki zewnętrzne.
- Izolacja:Zapewnia doskonałą wytrzymałość dielektryczną, aby zapobiec awariom elektrycznym.
Kiedy prąd elektryczny przepływa przez uzwojenia transformatora, generowane jest ciepło. Olej pochłania to ciepło i poprzez konwekcję przenosi je na powierzchnię, gdzie rozprasza się do otoczenia. To wydajne chłodzenie umożliwia pracę transformatorów zanurzonych w oleju pod dużymi obciążeniami bez przegrzania.
Kluczowe zalety i funkcje
| Funkcja | Opis |
|---|---|
| Wydajne chłodzenie | Medium olejowe pochłania ciepło i zapewnia stałą kontrolę temperatury. |
| Ulepszona izolacja | Olej zapewnia wysoką wytrzymałość dielektryczną, aby zapobiec wewnętrznemu wyładowaniu łukowemu. |
| Długa żywotność | Solidna konstrukcja zmniejsza zużycie i wydłuża żywotność. |
| Niezawodny pod obciążeniem | Radzi sobie z krótkotrwałymi przeciążeniami przy minimalnej utracie wydajności. |
| Możliwość dostosowania do trudnych warunków | Stabilna praca w obszarach o wysokiej temperaturze, zapyleniu i wilgoci. |
Ponieważ olej działa zarówno jako środek chłodzący, jak i izolacyjny, transformatory te zapewniają doskonałe zarządzanie temperaturą, zachowując jednocześnie integralność operacyjną przez dziesięciolecia.
Typowe zastosowania
Transformatory zanurzone w oleju są stosowane w wielu sektorach, w tym:
- Modernizacja miejskich i wiejskich sieci elektroenergetycznych
- Podstacje sieci przesyłowych i dystrybucyjnych
- Zakłady przemysłu metalurgicznego, górniczego i chemicznego
- Parki infrastrukturalne i przemysłowe
- Komercyjne i mieszkaniowe systemy zasilania
Na przykład,LugaoTransformatory zanurzone w oleju zostały z powodzeniem wdrożone w podstacjach i miejskich sieciach zasilających na całym świecie.
Transformatory zanurzone w oleju a transformatory suche
Ważne jest, aby zrozumieć porównanie transformatorów zanurzonych w oleju z alternatywami chłodzonymi powietrzem:
| Aspekt | Zanurzony w oleju | Typ suchy |
|---|---|---|
| Wydajność chłodzenia | Doskonały | Umiarkowany |
| Długość życia | 25–30+ lat | 15–20 lat |
| Obsługa przeciążenia | Wysoki | Ograniczony |
| Konserwacja | Wymaga regularnej kontroli oleju | Mniej konserwacji |
| Bezpieczeństwo | Wymaga ochrony przeciwpożarowej | Niepalny |
Transformatory zanurzone w oleju często oferują wyższą wydajność i dłuższą żywotność, ale ich medium olejowe wymaga ostrożnej obsługi i względów bezpieczeństwa środowiskowego.
Projekt i specyfikacje techniczne
Oto kilka typowych parametrów technicznych transformatorów zanurzonych w oleju:
- Moc znamionowa: 50 kVA–50 000 kVA
- Napięcie znamionowe: 6 kV / 10 kV / 20 kV / 35 kV / 110 kV
- Typ chłodzenia: ONAN / ONAF
- Częstotliwość: 50 Hz / 60 Hz
- Normy: IEC, GB, CE, CCC
Specyfikacje te odzwierciedlają powszechne praktyki branżowe i podkreślają zakres konfiguracji dostępnych na rynku.
Wskazówki dotyczące instalacji i konserwacji
- Zapewnij odpowiednią infrastrukturę przeciwpożarową, w której zainstalowane są transformatory zanurzone w oleju, w tym komory zabezpieczające i zapory ogniowe.
- Regularnie sprawdzaj jakość oleju (np. wytrzymałość dielektryczną, zawartość wilgoci).
- Przeprowadzaj konserwację zapobiegawczą, aby monitorować degradację oleju i wydajność rozpraszania ciepła.
- Podczas instalacji należy przestrzegać międzynarodowych standardów i lokalnych wymagań prawnych.
Właściwa instalacja i konserwacja są niezbędne do maksymalizacji żywotności i zapewnienia bezpiecznej pracy.
Często zadawane pytania
Co sprawia, że transformatory zanurzone w oleju są bardziej wydajne?
Olej chłodzący pomaga zmniejszyć naprężenia termiczne i straty mocy, umożliwiając wydajną pracę transformatorów przy wyższych obciążeniach.
Czy transformatory zanurzone w oleju są bezpieczne?
Tak, ale ich medium olejowe jest łatwopalne, dlatego instalacje muszą uwzględniać środki bezpieczeństwa przeciwpożarowego i odpowiednie planowanie ochrony.
Jak długo wytrzymują transformatory zanurzone w oleju?
Przy odpowiedniej konserwacji transformatory te mogą przetrwać 25 lat lub dłużej, w zależności od obciążenia i warunków środowiskowych.
Czy transformatory zanurzone w oleju można stosować na zewnątrz?
Tak, często są instalowane w podstacjach zewnętrznych, pod warunkiem, że są umieszczone w obudowach ochronnych i monitorowane pod kątem stanu oleju.
Wniosek: Transformatory zanurzone w oleju są mocnymi, wydajnymi i niezawodnymi końmi pociągowymi nowoczesnych sieci elektrycznych. Od zarządzania ciepłem po długoterminową stabilność, ich konstrukcja umożliwia obsługę szerokiej gamy infrastruktur elektrycznych na całym świecie.
Jeśli rozważasz modernizację lub wdrożenie infrastruktury energetycznej i chcesz dowiedzieć się więcej o naszych solidnych rozwiązaniach transformatorowych w Lugao,skontaktuj się z namidzisiaj, aby omówić, w jaki sposób nasze produkty mogą spełnić cele Twojego projektu!
