Rozdzielnica jest podstawą każdego nowoczesnego systemu elektroenergetycznego. Od zacisków generatora w elektrowni po ostatnią tablicę rozdzielczą w budynku komercyjnym, rozdzielnica spełnia podstawowe funkcje przełączania, ochrony, izolacji i monitorowania, które zapewniają bezpieczny i niezawodny przepływ energii. Bez tego nie byłaby możliwa kontrolowana praca ani bezpieczne zarządzanie awariami sieci elektrycznych.
W miarę wzrostu światowego zapotrzebowania na energię elektryczną, sieci elektroenergetycznych stają się coraz bardziej złożone, a integracja odnawialnych źródeł energii przyspiesza, wymagania stawiane rozdzielniom szybko rosną. Wyższe wartości wytrzymałości zwarciowej, inteligentniejsza koordynacja zabezpieczeń, integracja monitorowania cyfrowego i bardziej rygorystyczne standardy ochrony środowiska zmieniają specyfikacje wymagane przez zakłady użyteczności publicznej, operatorów przemysłowych i deweloperów infrastruktury na całym świecie.
Niniejsza biała księga zawiera dogłębną analizę technologii rozdzielnic w różnych klasach napięcia — od rozdzielnic rozdzielczych niskiego napięcia po pierścieniowe jednostki główne średniego napięcia i rozdzielnice w metalowych obudowach wysokiego napięcia. Obejmuje zasady inżynieryjne leżące u podstaw każdej kategorii produktów, kluczowe parametry wydajności i standardy regulujące specyfikację, podstawowe domeny zastosowań oraz ustrukturyzowaną metodologię zamówień, która pomaga w podejmowaniu decyzji o wyborze technologii.
Lugao Power Co., Ltd. jest wiodącym chińskim producentem pełnego zakresu napięć rozdzielnic, oferującym produkty certyfikowane zgodnie ze standardami IEC, ANSI i IEEE z możliwością OEM, silnym wsparciem inżynieryjnym na zamówienie i bogatym doświadczeniem w eksporcie na całym świecie. Dokument ten przedstawia także portfolio produktów Lugao Power, możliwości produkcyjne i pozycję konkurencyjną jako niezawodnego partnera w zakresie dostaw dla globalnych projektów rozdzielnic.
Globalna zainstalowana moc wytwórcza energii elektrycznej przekroczyła 9 000 GW w 2024 r. i nadal rośnie w tempie około 3% rocznie. Każdy wat tej mocy – niezależnie od tego, czy jest wytwarzany przez węgiel, gaz, energię jądrową, wodę, energię słoneczną czy wiatr – musi wielokrotnie przechodzić przez systemy rozdzielnic na swojej drodze od generatora do konsumenta. Niezawodne i bezpieczne działanie infrastruktury rozdzielnicy to nie tylko kwestia inżynieryjna; jest to warunek konieczny funkcjonowania współczesnego społeczeństwa.
Dostęp do energii elektrycznej, niezawodność sieci i szybkość rozbudowy infrastruktury to najważniejsze czynniki warunkujące konkurencyjność gospodarczą. Przerwy w dostawie prądu spowodowane awariami rozdzielnic kosztują gospodarki przemysłowe miliardy dolarów rocznie w postaci utraty produkcji i uszkodzenia sprzętu. I odwrotnie, dobrze zaprojektowane i odpowiednio konserwowane systemy rozdzielnic umożliwiają tworzenie sieci o wysokiej dostępności, które stanowią podstawę wszystkiego, od operacji szpitalnych, przez produkcję półprzewodników, po usługi centrów danych.
Globalny rynek rozdzielnic wyceniono na około 127 miliardów dolarów w 2023 roku i przewiduje się, że do 2030 roku będzie rósł w tempie CAGR na poziomie 6,8–7,9%, osiągając szacunkową kwotę 200–215 miliardów dolarów. Do głównych czynników wzrostu zalicza się:
| Region | 2023 (mld USD) | 2030F (mld USD) | CAGR | Główny sterownik |
| Azja i Pacyfik | 52,4 USD | 87,6 USD | 7,6% | Uprzemysłowienie |
| Europa | 28,1 USD | 44,8 USD | 6,9% | Modernizacja sieci, wycofywanie SF₆ |
| Ameryka Północna | 24,6 USD | 39,4 USD | 7,0% | Starzejąca się infrastruktura, rozbudowa RE |
| Bliski Wschód i Afryka | 12,3 USD | 22,1 USD | 8,7% | Elektryfikacja |
| Ameryka Łacińska | 9,6 USD | 15,7 USD | 7,2% | Rozbudowa siatki |
Tabela 1 — Globalny rynek rozdzielnic według regionów, lata 2023–2030 (orientacyjny)
Termin „rozdzielnica„ odnosi się łącznie do kombinacji rozłączników elektrycznych, bezpieczników, wyłączników automatycznych i powiązanego sprzętu sterującego, zabezpieczającego, pomiarowego i monitorującego, zmontowanych w skoordynowany, zintegrowany system. Rozdzielnica steruje, chroni i izoluje urządzenia elektryczne w systemach elektroenergetycznych. Jest to interfejs między siecią energetyczną a obsługiwanymi przez nią obciążeniami oraz mechanizm egzekwowania schematów zabezpieczeń i kontroli, które zapewniają bezpieczeństwo sieci.
Zestaw rozdzielnic może mieć różną skalę fizyczną, od pojedynczej rozdzielnicy niskiego napięcia zajmującej kilkaset milimetrów powierzchni ściany po podstację wysokiego napięcia w izolacji gazowej o powierzchni tysięcy metrów kwadratowych. Pomimo tego zakresu skali wszystkie rozdzielnice spełniają ten sam zestaw podstawowych funkcji.
| Funkcjonować | Opis i znaczenie |
| Przełączanie | Wykonywanie i rozłączanie obwodów elektrycznych w normalnych warunkach pracy. Umożliwia planowaną rekonfigurację sieci, przeniesienie obciążenia i izolację sprzętu na potrzeby konserwacji. |
| Ochrona | Wykrywanie nieprawidłowych warunków (przetężenia, zwarcia, zwarcia doziemne, skoki napięcia) i inicjowanie szybkich przerw w obwodzie w celu ograniczenia uszkodzeń sprzętu i zapobiegania kaskadowym awariom. |
| Izolacja | Tworzenie sprawdzonej, widocznej i bezpiecznej przerwy elektrycznej w obwodzie, umożliwiającej personelowi pracę przy sprzęcie pozbawionym napięcia bez ryzyka niezamierzonego ponownego zasilenia. |
| Pomiary i pomiary | Pomiar napięcia, prądu, mocy, energii, współczynnika mocy i harmonicznych na potrzeby rozliczeń, monitorowania, zarządzania obciążeniem i oceny jakości energii. |
| Monitorowanie i kontrola | Zapewnianie lokalnej i zdalnej widoczności stanu obwodu, stanów alarmowych i stanu sprzętu; umożliwienie zdalnych operacji przełączania poprzez SCADA lub systemy automatyki stacyjnej. |
Tabela 2 — Pięć podstawowych funkcji rozdzielnicy
Najbardziej krytyczną i wymagającą technicznie funkcją rozdzielnicy jest przerywanie prądu zwarciowego. Gdy w systemie elektroenergetycznym wystąpi zwarcie, prądy zwarciowe mogą w ciągu milisekund osiągnąć wartości 10–50 razy większe od normalnego prądu roboczego. Jeśli nie zostaną szybko przerwane, te prądy zwarciowe spowodują katastrofalne termiczne i mechaniczne uszkodzenia kabli, transformatorów i innego sprzętu.
Wyłącznik automatyczny — główne urządzenie przerywające w rozdzielnicy — musi wykonywać trzy czynności w szybkiej sekwencji: wykryć zwarcie (za pośrednictwem powiązanych przekaźników zabezpieczeniowych), rozdzielić styki elektryczne i zgasić łuk powstający pomiędzy stykami oddzielającymi. Mechanizm gaszenia łuku jest kluczowym czynnikiem różnicującym różne technologie wyłączników i został szczegółowo omówiony w Rozdziale 7.
Najbardziej podstawową klasyfikacją rozdzielnic jest poziom napięcia, przy którym działa. Poziom napięcia określa wymagane odstępy izolacyjne, poziomy energii łuku, wymiary sprzętu i obowiązujące normy. Standardowa klasyfikacja napięcia w branży to:
| Klasa napięcia | Zakres napięcia | Typowe zastosowania | Podstawowe standardy |
| Niskie napięcie (NN) | Do 1000 V AC | Dystrybucja budynków, sterowanie silnikami, panele przemysłowe | IEC 61439, IEC 60947, UL 508A |
| Średnie napięcie (MV) | 1 kV – 52 kV | Dystrybucja pierwotna, zaopatrzenie przemysłu, projekty RE | IEC 62271-100 / -200 / -202 |
| Wysokie napięcie (HV) | 52 kV – 800 kV | Podstacje przesyłowe, połączenia sieciowe | IEC 62271-100/-203, IEEE C37 |
| Ultrawysokie napięcie (UHV) | Powyżej 800 kV | Szkielet transmisji HVDC/HVAC na duże odległości | IEC 62271 (specjalna) |
Tabela 3 — Klasyfikacja rozdzielnic według poziomu napięcia
Notatka:Definicje „średniego napięcia” i „wysokiego napięcia” różnią się w zależności od organów normalizacyjnych i konwencji regionalnych. W terminologii IEC pojęcie HV obejmuje wszystkie napięcia powyżej 1 kV, z dalszym rozróżnieniem między „wysokim napięciem” (1–52 kV, czasami nazywanym przez praktyków MV) i „bardzo wysokim napięciem” (EHV) powyżej 52 kV. W tym dokumencie zastosowano konwencję praktyków: NN ≤1 kV; SN = 1–52 kV; WN = 52–800 kV.
Poza poziomem napięcia rozdzielnice są również klasyfikowane według kilku innych ważnych wymiarów:
| Wymiar | Kategorie |
| Środek izolacyjny | Izolacja powietrzna (AIS), Izolacja gazowa SF₆ (GIS), Próżniowa, Olejowa (starsza wersja), Stały dielektryk |
| Typ obudowy | W obudowie metalowej, w obudowie metalowej, typu kabinowego, typu otwartego (na zewnątrz) |
| Średni przerywające | Podmuch powietrza, olej, próżnia, SF₆, CO₂ / czyste powietrze (powstające) |
| Wewnątrz/na zewnątrz | Rozdzielnice wewnętrzne (środowisko kontrolowane); Rozdzielnica zewnętrzna (konstrukcja odporna na warunki atmosferyczne) |
| Stałe / Wyjmowane | Wyłączniki montowane na stałe (niższy koszt, mniejsza elastyczność) w porównaniu z wyłącznikami wysuwnymi/wysuwnymi (łatwiejsza konserwacja, wymiana na gorąco) |
Tabela 4 — Dodatkowe wymiary klasyfikacyjne rozdzielnicy
Rozdzielnice niskiego napięcia pracują przy napięciach systemowych do 1000 V AC (lub 1500 V DC), pokrywając końcowy etap dystrybucji energii do odbiorców końcowych. Rozdzielnice niskiego napięcia to najliczniejsza pod względem liczby sztuk rozdzielnica ze wszystkich kategorii rozdzielnic — dosłownie miliardy jednostek są instalowane na całym świecie w budynkach mieszkalnych, komercyjnych i przemysłowych, centrach danych, szpitalach i zakładach produkcyjnych. Pomimo niższego poziomu napięcia rozdzielnica nn nie jest prosta; nowoczesne systemy niskiego napięcia muszą radzić sobie z dużymi prądami zwarciowymi, złożonymi środowiskami harmonicznymi, dużą gęstością podłączonych obciążeń oraz coraz bardziej wyrafinowanymi wymaganiami dotyczącymi jakości zasilania i zarządzania energią.
Zestaw rozdzielnic i sterownic niskiego napięcia (LVSCA), zdefiniowany w normie IEC 61439, zazwyczaj zawiera następujące elementy funkcjonalne:

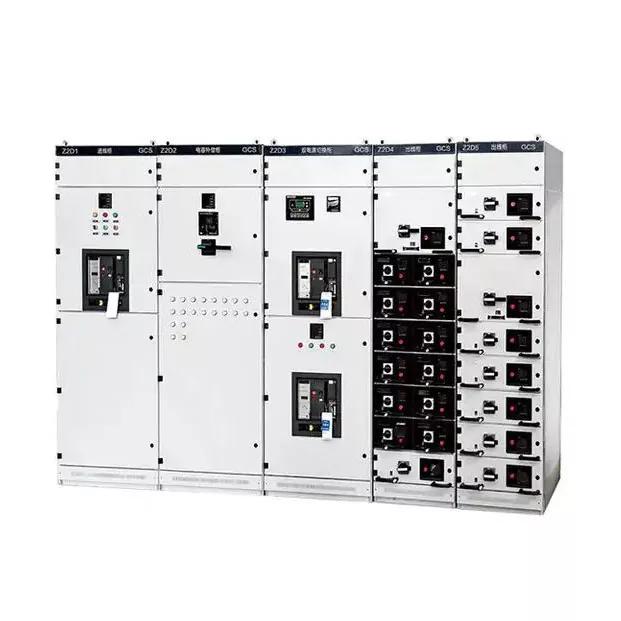

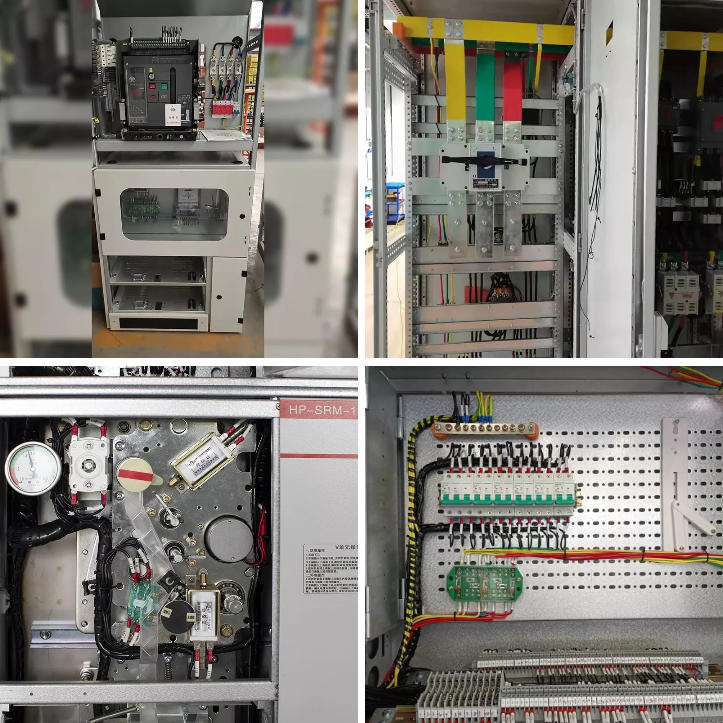

Rysunek 1 — Główna rozdzielnica rozdzielcza niskiego napięcia
W normie IEC 61439 zdefiniowano kilka typów rozdzielnic i sterownic niskiego napięcia (LVSCA) w oparciu o ich konstrukcję i charakterystykę funkcjonalną:
| Parametr | Opis i typowe wartości |
| Napięcie znamionowe (Ue) | Napięcie robocze zespołu. Typowe wartości: 230/400 V, 400/690 V, 1000 V. |
| Prąd znamionowy (w) | Maksymalny prąd ciągły, jaki zespół może przenosić bez przekraczania limitów temperaturowych. Zakres: 63 A do 6300 A. |
| Wytrzymałość zwarciowa (Icw) | Prąd szczytowy i krótkotrwały wytrzymywany. Typowe wartości: 25 kA, 50 kA, 80 kA (1 s lub 3 s). |
| Zdolność wyłączania (Icu / Ics) | Maksymalna (Icu) i robocza (Ics) zdolność wyłączania wyłączników zwarciowych. Musi przekraczać maksymalny spodziewany prąd zwarciowy w miejscu instalacji. |
| Stopień ochrony (IP) | Minimum IP3X dla zastosowań przemysłowych w pomieszczeniach zamkniętych; IP54 lub IP65 do użytku na zewnątrz lub w trudnych warunkach zgodnie z IEC 60529. |
| Forma separacji wewnętrznej | Formularze 1–4b IEC 61439 definiują separację między jednostkami funkcjonalnymi i szynami zbiorczymi. Wyższe formy poprawiają bezpieczeństwo i powstrzymywanie błędów. |
Tabela 5 – Kluczowe parametry techniczne rozdzielnicy nn

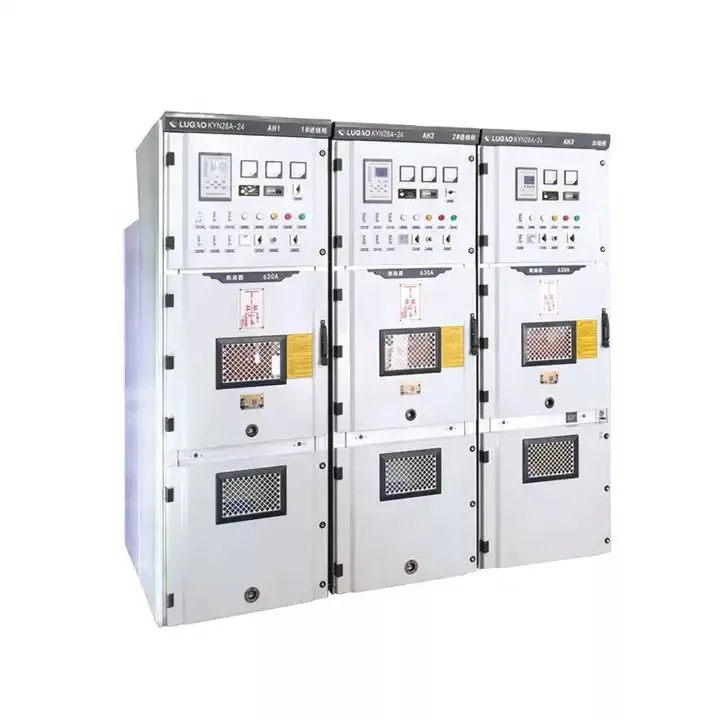

Rozdzielnice średniego napięcia pracują w zakresie od 1 kV do 52 kV i stanowią podstawowy poziom łączeniowy i zabezpieczający sieci elektroenergetyczne. Występuje na zaciskach wtórnych podstacji przesyłowych masowych, w podstacjach rozdzielczych pierwotnej, w dużych obiektach przemysłowych, w punktach przyłączenia elektrowni odnawialnych oraz w podstacjach transformatorowych typu skrzynkowego. Rozdzielnica SN określa prędkość usuwania zwarć, selektywność zabezpieczeń i elastyczność operacyjną sieci dystrybucyjnej.
Segment średniego napięcia przechodzi najbardziej znaczącą transformację technologiczną ze wszystkich kategorii rozdzielnic, której motorem jest wycofywanie gazu SF₆, integracja cyfrowej ochrony i monitorowania oraz wymagania architektur inteligentnych sieci.
| Typ konstrukcji | Charakterystyka i zastosowania |
| Rozdzielnica w obudowie metalowej | Wszystkie części czynne zamknięte w uziemionej metalowej obudowie, z oddzielnymi przedziałami na szyny zbiorcze, urządzenia przełączające i połączenia kablowe. Norma dla nowoczesnych wewnętrznych instalacji średniego napięcia (IEC 62271-200). |
| Rozdzielnica w obudowie metalowej | Podkategoria z całkowicie metalowymi przegrodami pomiędzy wszystkimi częściami pod napięciem i przedziałami. Najwyższy poziom powstrzymywania usterek wewnętrznych (IEC 62271-200 LSC2B). |
| Rozdzielnica typu kabinowego | Panele kabinowe nieodporne na łuk elektryczny, montowane w zestawy. Bardziej ekonomiczne, ale z mniejszą wydajnością zwarcia łukowego. |
| Rozdzielnica w izolacji gazowej (GIS) | Wszystkie części pod napięciem zamknięte w szczelnych obudowach wypełnionych SF₆ lub alternatywnych obudowach gazowych. Bardzo kompaktowy, odpowiedni do instalacji o ograniczonej przestrzeni. |
| Rozdzielnica w izolacji powietrznej (AIS) | Wykorzystuje izolację powietrzną w metalowych obudowach lub konstrukcjach otwartych. Większa powierzchnia, ale prostsza i tańsza. |

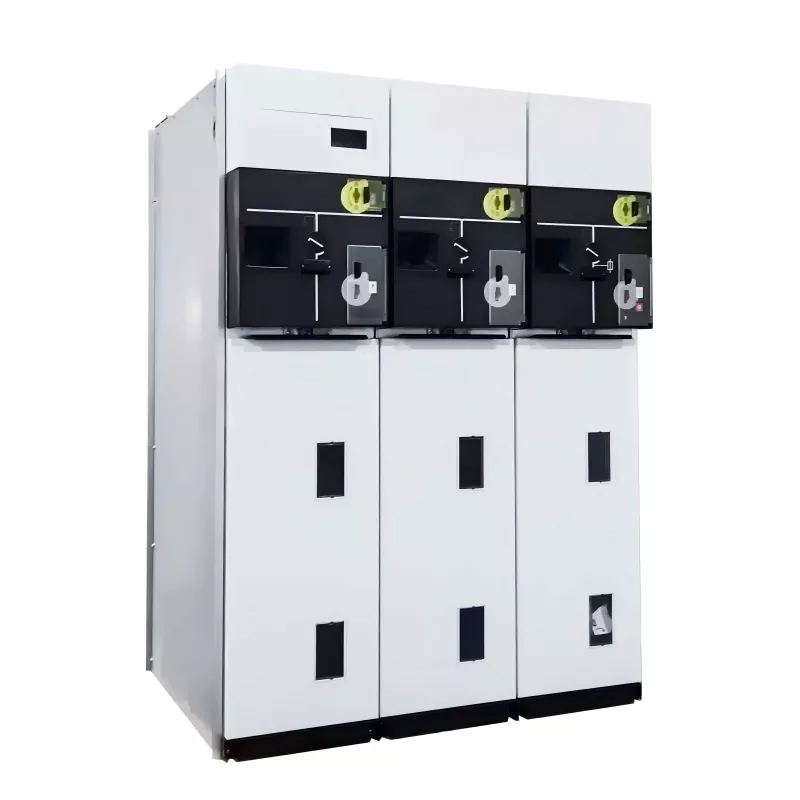

Jednostka główna pierścieniowa (RMU) to kompaktowy, fabrycznie uszczelniony zespół rozdzielnicy SN przeznaczony do sieci dystrybucyjnych z zasilaniem pierścieniowym — standardowa topologia dla miejskich i podmiejskich systemów kablowych SN. RMU zazwyczaj zapewnia dwie pozycje przełączników podajnika pierścieniowego oraz jedno lub więcej pozycji podajnika transformatora z urządzeniami zabezpieczającymi.

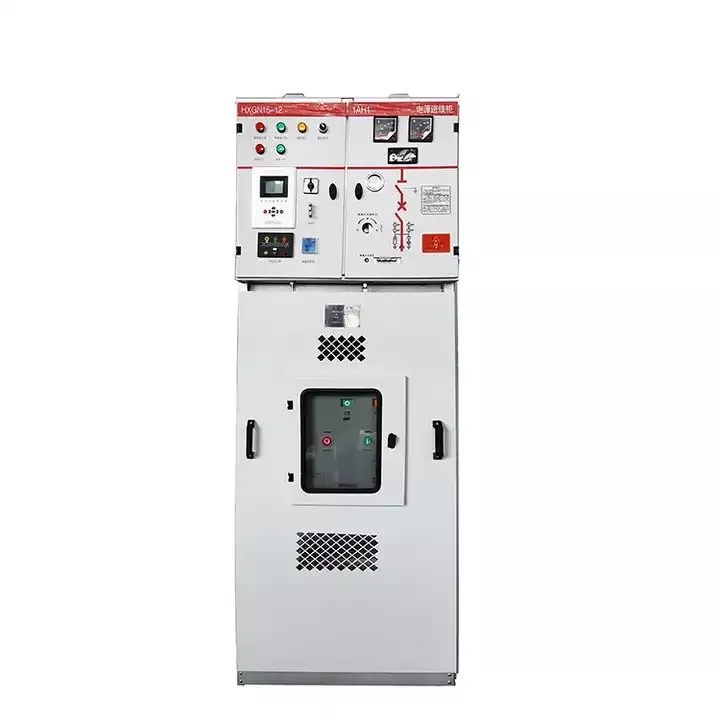

Rysunek 2 — Jednostka główna pierścieniowa (RMU): Kompaktowa rozdzielnica średniego napięcia dla sieci dystrybucyjnych
RMU są dostępne w dwóch wariantach izolacji pierwotnej:
| Technologia | Zasada działania | Kluczowe zalety | Ograniczenia |
| Odkurzacz CB | Łuk hartowany w butli przerywającej o wysokiej próżni | Długa żywotność (>10 000 operacji), brak gazu, kompaktowość i niskie koszty utrzymania | Ograniczone do ≤52 kV |
| SF₆ CB | Przepływ gazu gasi łuk w komorze ciśnieniowej | Wysoka zdolność przerywania, doskonała izolacja, kompaktowość | Wysoki współczynnik GWP (~23 500), względy środowiskowe, wymagany monitoring gazu |
| Air-Blast CB | Powietrze pod wysokim ciśnieniem gasi łuk | Nie zawiera niebezpiecznych gazów, nadaje się do użytku na zewnątrz | Duży rozmiar, wysokie wymagania konserwacyjne, w dużej mierze przestarzały |
Tabela 6 — Porównanie technologii wyłączników SN
| Parametr | Typowy zakres/wartości |
| Napięcie znamionowe | 3,6 kV, 7,2 kV, 12 kV, 17,5 kV, 24 kV, 36 kV, 40,5 kV, 52 kV |
| Znamionowy prąd normalny | 630 A, 1250 A, 1600 A, 2000 A, 2500 A, 3150 A, 4000 A |
| Prąd wyłączający zwarcie | 12,5 kA, 16 kA, 20 kA, 25 kA, 31,5 kA, 40 kA, 50 kA |
| Wytrzymałość krótkotrwała | Zwykle 1 s lub 3 s przy znamionowym prądzie zwarciowym |
| Wytrzymałość na impuls piorunowy (LIWV) | 60 kV (klasa 7,2 kV) do 250 kV (klasa 52 kV), zgodnie z IEC 62271-1 |
| Mechanizm operacyjny | Silnik sprężynowy (standard); opcje ręczne lub elektromagnetyczne |
| Obowiązująca norma | IEC 62271-100, IEC 62271-200, GB/T 3906, ANSI C37.20 |
Tabela 7 – Dane techniczne rozdzielnicy SN
Rozdzielnice wysokiego napięcia pracują przy napięciach systemowych powyżej 52 kV, przy powszechnie stosowanych napięciach 72,5 kV, 145 kV, 245 kV, 420 kV i 550 kV. Urządzenia te tworzą krytyczną infrastrukturę przełączającą i zabezpieczającą zbiorczej sieci przesyłowej — najwyższy poziom energetyczny systemu elektroenergetycznego, odpowiedzialny za transport dużych ilości energii elektrycznej na duże odległości między ośrodkami wytwarzania a regionalnymi ośrodkami odbioru.
Konsekwencje awarii rozdzielni WN są poważne: pojedynczy uszkodzony wyłącznik w głównej podstacji przesyłowej 220 kV może odłączyć setki megawatów mocy wytwórczej lub obciążenia. Uszkodzenia sprzętu spowodowane prądami zwarciowymi na poziomach WN mogą być katastrofalne i kosztowne. Kontekst ten wyjaśnia niezwykle wysokie wymagania dotyczące wydajności i rygorystycznych testów, jakie muszą spełniać rozdzielnice WN.
W technologii AIS elementy rozdzielnic WN – wyłączniki, odłączniki, uziemniki, przekładniki – są instalowane w konstrukcjach napowietrznych z powietrzem zapewniającym izolację pomiędzy częściami czynnymi a ziemią. Podstacje AIS od dziesięcioleci stanowią standard w zakresie przełączania poziomów transmisji i pozostają powszechne na całym świecie ze względu na prostotę, niższe koszty oraz łatwość konserwacji i kontroli.
Podstacje AIS wymagają znacznego obszaru lądowego, aby zachować odstępy bezpieczeństwa. Typowa podstacja AIS 220 kV może wymagać 1–3 hektarów z kilkumetrowym prześwitem między fazami i ziemią.
W technologii GIS wszystkie komponenty pod napięciem są umieszczone w szczelnych, cylindrycznych obudowach aluminiowych wypełnionych gazem SF₆. Doskonałe właściwości dielektryczne SF₆ umożliwiają drastyczne zmniejszenie odstępów między fazą a ziemią i między fazą, zmniejszając powierzchnię podstacji do 10–15% równoważnej powierzchni AIS.
GIS jest preferowany w środowiskach o ograniczonej przestrzeni, takich jak podziemne podstacje miejskie, platformy wiertnicze, obiekty położone na dużych wysokościach i silnie zanieczyszczone obszary przemysłowe.
Rysunek 3 — Podstacja przesyłowa wysokiego napięcia z izolacją gazową (GIS).
Rozdzielnica hybrydowa integruje wiele funkcji podstawowych (wyłącznik, odłącznik, uziemnik, przekładnik prądowy) w jednym kompaktowym module wypełnionym SF₆. Zapewnia to pośrednią redukcję zajmowanego miejsca pomiędzy systemami AIS i GIS, przy kosztach porównywalnych między nimi. HGIS jest coraz częściej stosowany przy rozbudowie terenów zdegradowanych i zwiększaniu wydajności, gdzie pełny GIS jest zbyt kosztowny.
Dominującą technologią WN są wyłączniki puchowe SF₆ lub wyłączniki samowybuchowe. Udoskonalenia w geometrii styków i kontroli łuku zmniejszają energię roboczą, umożliwiając niezawodne mechanizmy uruchamiane sprężyną zamiast dużych siłowników hydraulicznych/pneumatycznych. Fazowe alternatywy SF₆ dla HV (mieszaniny CO₂/O₂, przerywacze próżniowe) są nadal w fazie badań, a ich komercyjne zastosowanie od 2026 r. będzie ograniczone.
| Parametr | Specyfikacja rozdzielnicy Lugao HV |
| Zakres napięcia | 3600 V – 40 500 V (zgodnie z definicjami klas napięcia IEC 62271-1) |
| Znamionowy prąd normalny | Do 4000 A |
| Wytrzymałość zwarciowa | Do 50 kA (wytrzymałość krótkotrwała 1 s) |
| Typ obudowy | W pełni izolowana obudowa metalowa; konfiguracje wewnętrzne i zewnętrzne |
| Środek izolacyjny | Izolacja powietrzna (AIS) / izolacja stała; Dostępne konfiguracje SF₆ |
| Zgodność ze standardami | IEC 62271-100, IEC 62271-200, IEC 62271-1, GB/T 3906, seria ANSI/IEEE C37 |
| Certyfikaty | CE, ISO, CCC; Testowany typ przez stronę trzecią |
Tabela 8 – Dane techniczne rozdzielnicy wysokiego napięcia Lugao Power
Kiedy styki wyłącznika rozłączają się pod obciążeniem lub prądem zwarciowym, energia elektryczna podtrzymuje łuk plazmowy pomiędzy stykami. Temperatury osiągają 5 000–20 000 K i przenoszą pełny prąd zwarciowy aż do wygaśnięcia. Zdolność wyłącznika do gaszenia łuku — prędkość wyłączania przy zerowym prądzie naturalnym — określa maksymalny przerywalny prąd zwarciowy (zdolność wyłączania) i przepuszczalność energii.
Media przerywające, geometria styków i konstrukcja mechanizmu operacyjnego definiują wymagania dotyczące wydajności i konserwacji wyłącznika.
| Średni | Zakres napięcia | Przełomowa wydajność | Wpływ na środowisko | Konserwacja | Tendencja |
| Próżnia | nn – 52 kV | Doskonały | Nic | Bardzo niski | Rozwój |
| Gaz SF₆ | SN – WN | Doskonały | 23 500 GWP ⚠ | Niski (uszczelniony) | Regulowane ↓ |
| Powietrze (ACB) | LV | Dobry | Nic | Umiarkowany | Stabilny |
| Olej (luzem) | MV (starsze) | Dobry | Ryzyko pożaru | Wysoki | Dziedzictwo ↓ |
| Mieszanka CO₂ | SN–WN (odch.) | Pojawiające się | GWP ~1 | do ustalenia | Faza badawczo-rozwojowa |
Tabela 9 — Porównanie mediów gaszących łuk w różnych kategoriach rozdzielnic
Rozporządzenie UE w sprawie F-gazów (UE 2024/573) wycofuje SF₆ z nowych instalacji średniego napięcia od 2030 r. Inne regiony przyjmują podobne zasady. Odpowiedzi branży obejmują:
⚠ NOTATKA ZAKUPOWA
W przypadku projektów o okresie eksploatacji wynoszącym 20–30 lat określenie technologii niezawierającej SF₆ pozwala uniknąć kosztów wcześniejszej wymiany. Rozdzielnice średniego napięcia firmy Lugao Power w izolacji próżniowej i stałej stanowią zgodne z przepisami, przyszłościowe alternatywy. Zaangażuj inżynierów Lugao w celu uzyskania optymalnych rozwiązań niezawierających SF₆.
| Parametr | Definicja i znaczenie |
| Napięcie znamionowe (Ur) | Najwyższe napięcie systemowe, przy którym rozdzielnica może pracować w sposób ciągły. Musi przekraczać maksymalne napięcie robocze w instalacji. |
| Znamionowy prąd zwarciowy wyłączalny (Isc) | Maksymalny prąd zwarciowy, jaki wyłącznik może niezawodnie przerwać. Musi przekraczać spodziewany prąd zwarciowy systemu. |
| Znamionowa krótkotrwała wytrzymałość (Icw) | Rozdzielnica prądu maksymalnego może pracować przez określony czas (1 s lub 3 s) bez uszkodzeń konstrukcji. |
| Znamionowy prąd normalny (Ir) | Maksymalny ciągły prąd obciążenia w granicach termicznych, z marginesem wzrostu obciążenia. |
| Poziomy izolacji (LIWV / SIWV) | Wytrzymałość na impulsy piorunowe i napięcia wytrzymywane na impulsy przełączające. Należy skoordynować z ochroną przeciwprzepięciową. |
| Klasyfikacja łuku wewnętrznego (IAC) | Kategorie IEC 62271-200 (A, B, AB) definiują bezpieczną ochronę przed wewnętrznymi zwarciami łukowymi. |
| Utrata ciągłości usług (LSC) | Kategorie IEC 62271-200 LSC1/LSC2/LSC2B określają, czy sąsiednie pola pozostają pod napięciem podczas konserwacji. |
Tabela 10 – Krytyczne parametry techniczne rozdzielnicy
| Standard | Ciało | Zakres |
| IEC 62271-1 | IEC | Wspólne specyfikacje dla rozdzielnic i sterownic WN – wszystkie klasy napięciowe. |
| IEC 62271-100 | IEC | Wyłączniki AC — podstawowy standard CB SN/WN. |
| IEC 62271-200 | IEC | Rozdzielnice prądu przemiennego w obudowie metalowej dla 1 kV–52 kV — zespoły SN. |
| IEC 62271-203 | IEC | Rozdzielnica w obudowie metalowej w izolacji gazowej (GIS) dla >52 kV – przesył GIS. |
| IEC 61439-1/-2 | IEC | Zestawy rozdzielnic nn – weryfikacja konstrukcji i badania rutynowe. |
| Seria ANSI/IEEE C37 | IEEE | Obejmuje wyłączniki automatyczne wysokiego napięcia prądu przemiennego (C37.04/06/09), rozdzielnice średniego napięcia (C37.20), testowanie. |
| GB/T 3906 | WOREK | Chińska norma dotycząca rozdzielnic w obudowie metalowej 3,6–40,5 kV. Odpowiednik normy IEC 62271-200. |
| Seria IEC 60947 | IEC | Aparatura rozdzielcza i sterownicza nn – standardy urządzeń dla wyłączników, odłączników, styczników. |
Tabela 11 – Kluczowe normy międzynarodowe dotyczące rozdzielnic
| Krok | Działalność | Kluczowe pytania i rezultaty |
| 1 | Analiza systemu | Przeprowadź/przejrzyj analizę zwarć. Określ maksymalny spodziewany prąd zwarciowy w każdej lokalizacji. |
| 2 | Definicja obciążenia i napięcia | Zdefiniuj znamionowy prąd normalny, napięcie systemu, regulację napięcia, wymagania OLTC, jeśli mają zastosowanie. |
| 3 | Wybór technologii | Wybierz klasę napięcia (NN/SN/HV), medium przerywające (próżnia/SF₆/powietrze), typ obudowy (AIS/GIS/obudowa metalowa), konfigurację wewnętrzną/zewnętrzną. |
| 4 | Definicja standardów | Zidentyfikuj obowiązujące standardy, określ wymagane certyfikaty (IEC, ANSI, CE, CCC, DNV itp.) w zapytaniu ofertowym. |
| 5 | Koordynacja Ochrony | Zdefiniuj funkcje przekaźnika, koordynację czasowo-prądową, protokół komunikacyjny (IEC 61850, Modbus, DNP3), wymagania IAC/LSC. |
| 6 | Warunki witryny | Zdefiniuj temperaturę, wysokość, wilgotność, zanieczyszczenie, strefę sejsmiczną, instalację wewnętrzną/zewnętrzną. Określ parametry znamionowe i obudowę. |
| 7 | Zapytanie ofertowe i ocena | Wydanie specyfikacji technicznej. Oceń oferty: zgodność, testy typu, dostawa, wsparcie, TCO. |
Tabela 12 — Specyfikacja rozdzielnicy siedmiostopniowej i proces zakupu
| Wybierz rozdzielnicę średniego napięcia w izolacji próżniowej/solidnej, gdy… | Wybierz SF₆ GIS, gdy… |
| SF₆ zabronione lub regulowane; przyszłościowe i charakteryzujące się niskim ryzykiem dla środowiska; SN ≤ 40,5 kV; niskie koszty utrzymania; preferencje wewnętrzne | Powierzchnia terenu poważnie ograniczona; napięcie >40,5 kV; silnie zanieczyszczone środowisko zewnętrzne; wydłużony okres konserwacji; hermetycznie uszczelniona wydajność |
Tabela 13 — Przewodnik po wyborze technologii: próżnia/SI vs SF₆ GIS
💡 KLUCZOWY Wgląd
Analiza TCO: W ciągu 20-letniego okresu użytkowania całkowite koszty utrzymania rozdzielnic SF₆ średniego napięcia i koszty wycofania z eksploatacji przewyższają rozwiązania alternatywne w izolacji próżniowej/stałej o 15–25% (uwzględniając odzysk SF₆). Zdecydowanie zaleca się określenie ilościowe przed podjęciem zobowiązania.
Lugao Power Co., Ltd.jest wiodącym chińskim producentem specjalistycznych rozdzielnic elektrycznych, transformatorów mocy i podstacji transformatorowych typu skrzynkowego. Koncentrując się na sprzęcie do dystrybucji energii, Lugao rozwinęło głęboką wiedzę inżynieryjną w pełnym zakresie napięć – od rozdzielnic rozdzielczych niskiego napięcia po metalowe szafy wysokiego napięcia – obsługując zakłady użyteczności publicznej, wykonawców EPC, operatorów przemysłowych i deweloperów projektów w zakresie energii odnawialnej na rynkach światowych.
Bezpośrednie dostawy do fabryki w połączeniu z dużymi możliwościami OEM, zgodnością z wieloma standardami i szybko reagującym zespołem pomocy technicznej sprawiają, że Lugao jest preferowanym partnerem dostawczym w przypadku międzynarodowych projektów wymagających jakości, zgodności i konkurencyjnych cen.

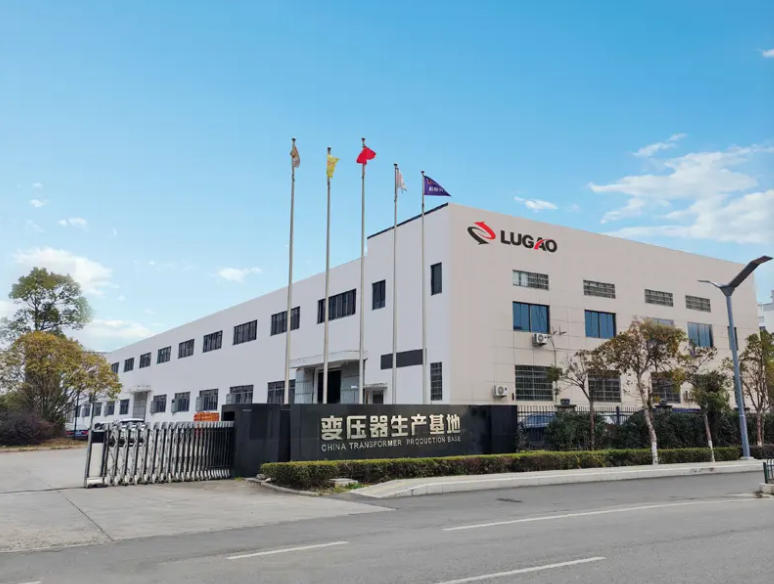

Rysunek 4 – Zakład produkcyjny Lugao Power Co., Ltd
| Produkt | Zakres napięcia/prądu | Standardy | Certyfikaty |
| Główna tablica rozdzielcza nn (MDB) | Do 1000 V / do 6300 A | IEC 61439-1/-2, GB | CE, ISO, CCC |
| Centrum sterowania silnikami niskiego napięcia (MCC) | Do 1000 V / do 4000 A | IEC 61439-4, IEC 60947 | CE, ISO, CCC |
| Rozdzielnica średniego napięcia w obudowie metalowej | 3,6 kV – 40,5 kV / do 4000 A | IEC 62271-200, GB/T 3906 | CE, ISO, CCC, badanie typu |
| Jednostka główna pierścieniowa (RMU) | 12 kV – 40,5 kV | IEC 62271-200, IEC 62271-1 | CE, ISO, CCC, badanie typu |
| W pełni izolowana obudowa metalowa | 12 kV – 40,5 kV / do 4000 A | IEC 62271-200 | CE, ISO, badanie typu |
| Rozdzielnica WN | 3600 V – 40 500 V / do 4000 A, 50 kA | IEC 62271-100/-1, ANSI C37 | CE, ISO, CCC, badanie typu |
| Rozdzielnica niestandardowa / OEM | Według specyfikacji klienta | IEC/ANSI/GB/BS (na projekt) | Według wymagań projektu |
Tabela 14 — Portfolio produktów rozdzielnic mocy Lugao
Działalność produkcyjna i inżynieryjna Lugao Power posiada certyfikat ISO 9001, a System Zarządzania Jakością (QMS) obejmuje wszystkie fazy realizacji produktu – od kontroli przychodzących materiałów, poprzez kontrolę procesu produkcyjnego, testowanie gotowego produktu i wsparcie po dostawie. System zarządzania jakością obejmuje kontrolowane procedury przeglądu projektu, kwalifikacji dostawców, zarządzania skalibrowanym sprzętem testowym, przetwarzania niezgodności i działań korygujących.
Badania typu — przeprowadzane na jednostkach prototypowych w akredytowanych zewnętrznych laboratoriach testujących wysokie napięcie — weryfikują, czy projekt spełnia wszystkie określone wymagania eksploatacyjne. Standardowe linie produktów Lugao są poddawane testom typu zgodnie z obowiązującymi normami IEC i GB. Raporty z testów typu z uznanych laboratoriów (w tym KEMA, TÜV Rheinland, SGS, CPRI i CEPRI) są dostępne do wglądu w ramach pakietu dokumentacji przedkwalifikacyjnej.
Badania typu dla rozdzielnic SN (IEC 62271-200) obejmują:
| Rutynowy test | Norma/Kryteria akceptacji |
| Wytrzymałość częstotliwości zasilania | Przyłożone napięcie na znamionowym poziomie izolacji przez 1 minutę — bez przeskoków i wyładowań zakłócających |
| Rezystancja izolacji | Test Meggera przy 2,5 kV lub 5 kV DC; wynik w porównaniu z wartością wyjściową i minimalnym progiem akceptacji |
| Test działania mechanicznego | Mechanizmy operacyjne wyłącznika i odłącznika zostały załączone; mierzone czasy pracy i przesuwy |
| Weryfikacja blokująca | Wszystkie blokady bezpieczeństwa (mechaniczne i elektryczne) zostały sprawdzone pod kątem zapobiegania nieprawidłowym sekwencjom przełączania |
| Test działania przekaźnika zabezpieczającego | Wszystkie skonfigurowane funkcje zabezpieczające przetestowano względem ustawień przekaźnika; czasy podróży zweryfikowane zgodnie ze specyfikacją |
| Kontrola okablowania i obwodu sterującego | Ciągłość, polaryzacja i izolacja całego okablowania sterującego i wtórnego zostały zweryfikowane na podstawie zatwierdzonych rysunków |
| Kontrola wizualna i wymiarowa | Wszystkie komponenty, etykiety, oznaczenia szyn zbiorczych i połączenia zweryfikowano w oparciu o zatwierdzone rysunki produkcyjne |
Tabela 15 – Program rutynowych testów zasilania Lugao dla rozdzielnic
ZOBOWIĄZANIE DO JAKOŚCI
Do każdej przesyłki rozdzielnicy Lugao Power dołączony jest kompletny pakiet dokumentacji technicznej: raport z testów rutynowych zawierający wszystkie zmierzone wartości i kryteria akceptacji, odniesienia do certyfikatów testów typu, certyfikaty materiałowe, zapisy kalibracji sprzętu testowego, zapisy kontroli wymiarowej i rysunki powykonawcze. Na życzenie możliwa jest inspekcja strony trzeciej i FAT z udziałem świadków.
