Niezawodna, szybka i bezpieczna dystrybucja energii jest warunkiem wstępnym wzrostu gospodarczego i postępu społecznego. W przypadku infrastruktury miejskiej, obiektów przemysłowych, projektów dotyczących energii odnawialnej i zasilania awaryjnego inżynierowie i deweloperzy projektów coraz częściej wymagają rozwiązań dystrybucyjnych, które skracają czas realizacji inwestycji cywilnych, obniżają całkowite ryzyko projektu i utrzymują najwyższy poziom bezpieczeństwa operacyjnego.
Podstacja transformatorowa typu skrzynkowego — znana również jako podstacja kompaktowa lub podstacja prefabrykowana — odpowiada na to zapotrzebowanie dzięki fabrycznie zmontowanej, wstępnie przetestowanej jednostce, która integruje rozdzielnicę średniego napięcia (SN), transformator dystrybucyjny i sprzęt dystrybucyjny niskiego napięcia (NN) w jednej obudowie odpornej na warunki atmosferyczne. Eliminując potrzebę stosowania konwencjonalnych budynków podstacji, podstację skrzynkową można zainstalować na przygotowanej płycie, zasilić energią i oddać do użytku w ułamku czasu wymaganego w przypadku tradycyjnych podejść.
Lugao Power Co., Ltd. jest wiodącym chińskim specjalistą w dziedzinie podstacji transformatorowych typu skrzynkowego, oferującym produkty zarówno typu europejskiego (norma IEC), jak i amerykańskiego (norma ANSI/IEEE). Model bezpośredniej współpracy z fabryką, zgodność z wieloma standardami i duże możliwości projektowania na zamówienie sprawiają, że jest to niezawodny partner OEM i hurtowy dla wykonawców EPC, przedsiębiorstw użyteczności publicznej, deweloperów przemysłowych i właścicieli projektów dotyczących energii odnawialnej na całym świecie.
Niniejsza biała księga zawiera kompleksową analizę techniczną i handlową podstacji transformatorowych typu skrzynkowego: taksonomię produktów, zasady inżynieryjne, wzorce wydajności, wytyczne dotyczące zastosowań, zgodność z normami i metodologię podejmowania decyzji o zamówieniu. Ma służyć jako dokument referencyjny dla inżynierów elektryków, kierowników projektów, specjalistów ds. zakupów i decydentów technicznych.
Przewiduje się, że do 2035 r. światowe zużycie energii będzie rosło o 2,4–3,1% rocznie, co będzie wynikać z ekspansji przemysłu, wzrostu liczby ludności w miastach, wprowadzenia pojazdów elektrycznych oraz integracji rozproszonych źródeł energii odnawialnej. Konwencjonalne metody budowy podstacji — wymagające stałych obiektów budowlanych, wydłużonych terminów wydawania pozwoleń i dużej liczby ekip montażowych — są w coraz większym stopniu nie do pogodzenia z szybkością i elastycznością wymaganą przy realizacji nowoczesnych projektów.
Tymczasem oczekiwania w zakresie bezpieczeństwa i niezawodności ze strony przedsiębiorstw użyteczności publicznej i organów regulacyjnych stale rosną. Zdarzenia takie jak awarie sprzętu spowodowane nieodpowiednią ochroną środowiska, wyładowania łukowe spowodowane odsłoniętymi częściami pod napięciem oraz zanieczyszczenie olejem ze starszego sprzętu powodują zmianę w kierunku bardziej zintegrowanych, testowanych fabrycznie i zamkniętych architektur dystrybucyjnych.
Globalny rynek podstacji kompaktowych/skrzynkowych wyceniono na około 13,5 miliarda dolarów w 2023 r. i oczekuje się, że do 2030 r. będzie rósł w tempie CAGR na poziomie 7,2–8,5%. Kluczowe wektory wzrostu obejmują:
| Region | Wartość 2023 | Prognoza na rok 2030 | CAGR | Kluczowy sterownik |
|---|---|---|---|---|
| Azja i Pacyfik | 5,4 miliarda dolarów | 9,8 miliarda dolarów | 8,9% | Industrializacja, RE |
| Europa | 3,1 miliarda dolarów | 5,1 miliarda dolarów | 7,4% | Modernizacja sieci |
| Ameryka Północna | 2,6 miliarda dolarów | 4,2 miliarda dolarów | 7,1% | Wymiana starzejącej się infrastruktury |
| MEA i Ameryka Łacińska | 2,4 miliarda dolarów | 4,5 miliarda dolarów | 9,4% | Programy elektryfikacji |
Tabela 1 — Globalny rynek podstacji skrzynkowych według regionów, lata 2023–2030
A Podstacja transformatorowa typu skrzynkowego(nazywana również podstacjami kompaktowymi, podstacjami prefabrykowanymi lub podstacjami pakietowymi) to w pełni zmontowana fabrycznie, wstępnie przetestowana jednostka dystrybucji mocy, która integruje trzy elementy funkcjonalne w jednej obudowie odpornej na warunki atmosferyczne:
Montaż fabryczny gwarantuje, że okablowanie wewnętrzne, połączenia szyn zbiorczych, ustawienia przekaźników ochronnych i interfejsy między komponentami zostaną ukończone, przetestowane i zweryfikowane przed dostawą. Prace na miejscu ograniczają się do przygotowania fundamentów cywilnych, zakończenia kabli SN/NN, uziemienia i zasilania.
Podstacje typu skrzynkowego są ogólnie podzielone na dwie rodziny projektów, odzwierciedlające rozbieżne tradycje inżynieryjne i preferencje dotyczące norm regionalnych:
| Wymiar | Typ europejski | Typ amerykański |
|---|---|---|
| Standard | IEC 62271, IEC 60076-11 | Seria ANSI/IEEE C57, C37 |
| Przełączanie średniego napięcia | Rozdzielnica próżniowa CB lub SF₆ | Bezpiecznik + wyłącznik obciążenia (LBS) |
| Transformator | Typ suchy (preferowany) lub zanurzony w oleju | Zanurzone w oleju (standard) |
| Regiony docelowe | Europa, Chiny, Bliski Wschód, Azja i Pacyfik, Afryka | Ameryka Północna, Ameryka Łacińska, części Azji i Afryki |
Tabela 2 — Typ europejski i amerykański: klasyfikacja najwyższego poziomu
Podstacja skrzynkowa typu europejskiego ma modułowy układ trzech przegród w obudowie ocynkowanej ogniowo lub ze stali nierdzewnej. Trzy przedziały — rozdzielnica średniego napięcia, transformator i dystrybucja niskiego napięcia — są fizycznie oddzielone wewnętrznymi ściankami działowymi, zapewniającymi ochronę przed zwarciami łukowymi i umożliwiającymi niezależny dostęp w celu konserwacji bez odłączania zasilania od sąsiednich sekcji.

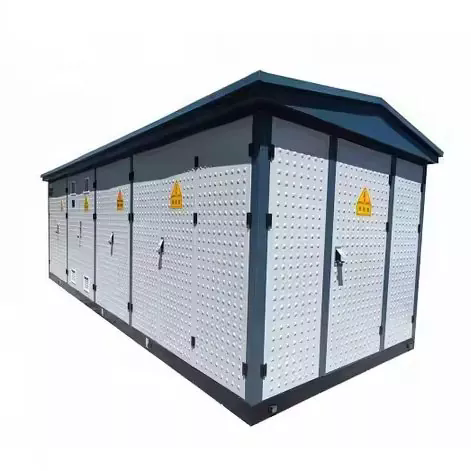

Rysunek 1 — Podstacja skrzynkowa typu europejskiego
W przedziale SN mieści się jednostka główna pierścienia (RMU) lub pojedyncze panele SN, w zależności od topologii zasilania (zasilacz promieniowy lub pierścieniowy). Stosowane są dwie podstawowe technologie rozdzielnic:
| Technologia | Opis |
|---|---|
| Wyłącznik próżniowy (VCB) | Przerywa prądy zwarciowe i obciążeniowe w butli przerywacza próżniowego. Oferuje wysoką trwałość (ponad 10 000 cykli operacyjnych), szybkie usuwanie usterek (<50 ms) i nie zawiera SF₆ – co jest coraz bardziej preferowane ze względu na przepisy dotyczące ochrony środowiska. |
| Rozdzielnica w izolacji gazowej SF₆ (GIS) | Wykorzystuje sześciofluorek siarki do gaszenia łuku i izolacji. Niezwykle kompaktowy i wysoce niezawodny. Uwaga: SF₆ jest silnym gazem cieplarnianym (GWP ~23 500), a jego wykorzystanie podlega zaostrzającym przepisom dotyczącym ochrony środowiska w UE i poza nią. |
| Jednostka główna pierścieniowa (RMU) | Fabrycznie uszczelnione, izolowane gazem (SF₆ lub próżniowe) urządzenie przełączające, łączące rozłączniki obciążenia i bezpieczniki ochronne w kompaktowej obudowie metalowej. Idealny do sieci dystrybucyjnych z podajnikiem pierścieniowym. |
Rozdzielnica SN zapewnia wszystkie wymagane funkcje zabezpieczające: nadprądowe (ANSI 51), ziemnozwarciowe (ANSI 51N/67N) i zabezpieczenie różnicowe, jeśli określono. Zgodność z normą IEC 62271-200 zapewnia klasyfikację zwarć łukowych (IAC — Internal Arc Classified) w celu ochrony personelu.

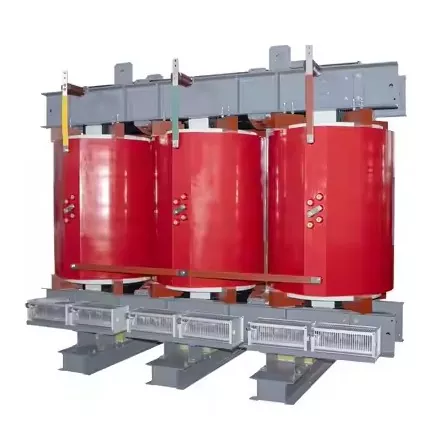

Pole transformatorowe podstacji typu europejskiego najczęściej mieści transformator suchy z żywicy lanej (seria SCB), chociaż stosowane są również jednostki zanurzone w oleju. Preferowanie podstacji typu suchego w podstacjach typu europejskiego jest zgodne z zaletami bezpieczeństwa przeciwpożarowego, które są krytyczne w przypadku instalacji miejskich, komercyjnych i znajdujących się w pobliżu budynków. Kluczowe cechy:
W przedziale NN mieści się główna tablica rozdzielcza NN z wyłącznikami kompaktowymi (MCCB) lub wyłącznikami powietrznymi typu otwartego (ACB) na odpływach, licznikiem energii, kondensatorami korekcji współczynnika mocy (opcjonalnie) oraz interfejsami do zdalnego monitorowania i integracji ze SCADA. Systemy szyn zbiorczych są dobierane pod kątem prądu znamionowego i odpowiedniej wytrzymałości zwarciowej zgodnie z normą IEC 61439.
| Parametr | Zakres specyfikacji |
|---|---|
| Pojemność znamionowa | 100 kVA – 2500 kVA (standard); do 6300 kVA specjalne |
| Klasa napięcia SN | 6 kV, 10 kV, 20 kV, 35 kV |
| Napięcie wyjściowe niskiego napięcia | 0,4 kV (3P+N), dostępne na zamówienie |
| Urządzenie przełączające średniego napięcia | Podciśnienie CB / SF₆ RMU / Rozłącznik obciążenia |
| Typ transformatora | Żywica lana na sucho (preferowana) lub w oleju |
| Ocena zwarciowa | 16 kA / 20 kA / 25 kA (1 s) — zgodnie z IEC 62271 |
| Klasa ochrony | standard IP33D; IP44 / IP54 z ulepszoną obudową |
| Temperatura otoczenia | –25°C do +40°C standardowo; Dostępna wersja arktyczna –40°C |
| Wysokość | Standardowo do 1000 m; wersje obniżone do 4000 m |
| Obowiązujące standardy | IEC 62271-202, IEC 60076-11, IEC 61439-1, GB/T 17467 |
| Integracja z inteligentną siecią | Dostępny interfejs komunikacyjny IEC 61850; Gotowy do obsługi SCADA |
Tabela 3 – Podstacja typu europejskiego: Orientacyjne specyfikacje techniczne
Podstacja transformatorowa typu amerykańskiego (nazywana również podstacją transformatorową montowaną na podkładce lub zasilaną z pętli) wyróżnia się trójkątnym lub liniowym układem wewnętrznym, z przedziałem rozdzielczym SN i sekcjami pomiarowymi/dystrybucyjnymi NN dostępnymi odpowiednio z przodu i z boku, a transformator zanurzony w oleju zajmuje centralną komorę. Zewnętrzna obudowa to zazwyczaj gruba, malowana stalowa szafa z odpornymi na manipulacje drzwiami zamykanymi na kłódkę, zaprojektowana do montażu na poziomie gruntu na betonowej płycie.
Rysunek 2 — Podstacja skrzynkowa typu amerykańskiego
Typ amerykański wykorzystuje prostszą, bardziej ekonomiczną konfigurację przełączania średniego napięcia w porównaniu z typem europejskim. Standardowy układ składa się z:
Ta konfiguracja oferuje atrakcyjne połączenie prostoty, opłacalności i niezawodności. Brak złożonej elektroniki zabezpieczającej zmniejsza obciążenie konserwacyjne i wymagania dotyczące specjalistycznych umiejętności, dzięki czemu doskonale nadaje się do zastosowań w obszarach o ograniczonej infrastrukturze technicznej siły roboczej.
Transformator w podstacji typu amerykańskiego jest niezmiennie jednostką zanurzoną w oleju, uszczelnioną (bez konserwatora). Całkowicie uszczelniona konstrukcja zapobiega przedostawaniu się wilgoci do oleju, eliminując główną przyczynę degradacji izolacji. Kluczowe cechy:
Sekcja NN podstacji typu amerykańskiego jest stosunkowo prostsza i zazwyczaj zawiera główny wyłącznik lub rozłącznik bezpiecznikowy, gniazdo licznika energii i połączenia dla odpływowych zasilaczy NN. Można włączyć bardziej zaawansowaną dystrybucję niskiego napięcia (wiele odpływów, korekcja współczynnika mocy, zdalne monitorowanie), ale jest to mniej powszechne w standardowych konfiguracjach.
| Parametr | Zakres specyfikacji |
|---|---|
| Pojemność znamionowa | 75 kVA – 2500 kVA (standard); 3750 kVA+ ze specjalną konstrukcją |
| Klasa napięcia SN | 5 kV, 15 kV, 25 kV, 35 kV (klasa ANSI) |
| Napięcie wyjściowe niskiego napięcia | 120/240 V (jednofazowe), 208Y/120 V, 480Y/277 V lub niestandardowe |
| Urządzenie przełączające średniego napięcia | Bay-O-Net / bezpiecznik ograniczający prąd + wyłącznik obciążenia |
| Typ transformatora | Zanurzony w oleju, hermetycznie zamknięty (ONAN) |
| Załącznik | Stal o dużej grubości, malowana proszkowo / farba poliuretanowa; odporny na manipulacje |
| Klasa ochrony | Standard NEMA 3R (odporny na deszcz i deszcz ze śniegiem); Opcjonalnie NEMA 4X |
| Projekt Deadfront | Tak — złącza kątowe do bezpiecznego zakończenia kabla SN z możliwością dotknięcia |
| Obowiązujące standardy | ANSI/IEEE C57.12.26, C57.12.28, NEMA TR1, GB/T 17467 |
| Zasilanie w pętli | Standard — dwa wejścia kabla SN (z możliwością zasilania z pętli) |
Tabela 4 — Podstacja skrzynkowa typu amerykańskiego: orientacyjne dane techniczne
Chociaż oba typy produktów spełniają podstawowy cel, jakim jest kompaktowa, prefabrykowana dystrybucja mocy, filozofie ich projektowania, możliwości ochrony, profile kosztów w cyklu życia i optymalne środowiska zastosowań znacznie się różnią. Poniższa tabela przedstawia ustrukturyzowane porównanie ułatwiające podejmowanie decyzji dotyczących wyboru technologii.
| Kryterium | Typ europejski | Typ amerykański |
|---|---|---|
| Ochrona średniego napięcia | Pełna ochrona CB z przekaźnikiem; wysoka dyskryminacja błędów | oparte na bezpiecznikach; prostsza, ograniczona selektywność strefy uskoków |
| Transformator | Preferowany typ suchy — ognioodporny i wymagający niewielkiej konserwacji | Zanurzone w oleju — wytrzymałe, ekonomiczne i sprawdzone |
| Koszt kapitału | Wyższa (15–30% składki w porównaniu z amerykańską) | Niższy — ekonomiczny w przypadku projektów o ograniczonym budżecie |
| Gotowa na inteligentną sieć | Doskonała — IEC 61850, SCADA, zdalne sterowanie | Podstawowa — ograniczona inteligencja natywna; możliwość rozbudowy |
| Bezpieczeństwo przeciwpożarowe | Znakomity (transformator suchy, klasa ogniowa F1) | dobry — konstrukcja z uszczelnionym olejem; wymagane środki ostrożności przeciwpożarowe |
| Konserwacja | Bardzo niski — typ suchy nie wymaga serwisowania oleju | Umiarkowany — okresowe monitorowanie stanu oleju |
| Instalacja | Nieco bardziej złożone; uruchomienie specjalistyczne | Prosty, szybki — idealny do wdrażania rozproszonego |
| Tolerancja przeciążenia | Dobry (z opcją wymuszonego chłodzenia powietrzem) | Znakomity — duża masa termiczna oleju |
| Podstawowy standard | IEC 62271-202 / GB/T 17467 | ANSI/IEEE C57.12.26 / C57.12.28 |
Tabela 5 — Podstacja skrzynkowa typu europejskiego i amerykańskiego: kompleksowe porównanie
Żaden typ nie jest uniwersalnie lepszy. Typ europejski zapewnia większą inteligencję w zakresie ochrony, bezpieczeństwo przeciwpożarowe i skalowalność inteligentnych sieci za wyższą cenę, co czyni go optymalnym dla środowisk miejskich, komercyjnych i regulowanych. Typ amerykański oferuje wyjątkową efektywność kosztową i prostotę wdrożenia w parkach przemysłowych, sieciach podmiejskich i projektach wrażliwych budżetowo.
Obudowa stanowi pierwszą linię obrony wewnętrznego sprzętu elektrycznego i stanowi krytyczny element długoterminowej niezawodności. Podstacje Lugao Power Box wykorzystują następującą hierarchię konstrukcji w zależności od rodzaju produktu i specyfikacji środowiskowej:
| Rodzaj materiału | Opis |
|---|---|
| Stal ocynkowana ogniowo (HDG). | Konstrukcja bazowa dla wszystkich standardowych jednostek. Powłoka cynkowa zapewnia doskonałą odporność na korozję; nadaje się do ogólnego środowiska przemysłowego i miejskiego. Minimalna warstwa cynku: 85 μm zgodnie z ISO 1461. |
| Stal nierdzewna 304/316L | Przeznaczone do zastosowań przybrzeżnych, morskich, chemicznych lub wymagających dużej wilgotności. Gatunek 316L zapewnia doskonałą odporność na chlorki. Standard dla morskich podstacji wiatrowych. |
| Obudowa ze stopu aluminium | Lekka opcja dla obiektów z ograniczeniami wagowymi lub ograniczeniami związanymi z logistyką transportu. Anodowane wykończenie powierzchni zapewnia odporność na korozję bez konieczności malowania. |
| Kompozyt GRP/FRP | Opcja polimeru wzmocnionego włóknem szklanym do zastosowań wymagających obudów niemagnetycznych i nieprzewodzących (np. zestawy do rezonansu magnetycznego, wrażliwe środowiska elektroniczne). |
Ochronę obudowy przed cząstkami stałymi i wodą określa kod IP (IEC 60529). Standardowe i ulepszone poziomy ochrony Lugao to:
| Klasa IP | Poziom ochrony | Typowe zastosowanie |
|---|---|---|
| IP33D | Ochrona przed kurzem i deszczem (15° sprayu). | Standardowa instalacja zewnętrzna, klimat ogólny |
| IP44 | Odporny na zachlapania ze wszystkich kierunków | Obszary przybrzeżne, tropikalne strefy dużych opadów |
| IP54 | Ochrona przed kurzem i zachlapania | Zakurzone środowiska przemysłowe, klimat pustynny |
| NEMA3R | Deszcz i deszcz ze śniegiem (norma ANSI/NEMA) | Typ amerykański dla projektów w Ameryce Północnej / ANSI |
Tabela 6 — Klasy ochrony obudowy IP/NEMA oferowane przez Lugao Power
Skuteczne zarządzanie temperaturą w obudowie jest niezbędne, aby zapobiec przedwczesnemu starzeniu się izolacji i zapewnić działanie w zakresie temperatur znamionowych. Podstacje Lugao zatrudniają:
Zgodność z obowiązującymi normami międzynarodowymi i krajowymi nie jest opcjonalna – stanowi podstawę uzyskania zezwoleń projektowych, umów o przyłączeniu mediów, ubezpieczenia i długoterminowej ochrony od odpowiedzialności prawnej. Produkty Lugao Power są projektowane, produkowane i testowane zgodnie z pełną matrycą obowiązujących norm dla produktów typu europejskiego i amerykańskiego.
| Standard | Ciało | Zakres |
|---|---|---|
| IEC 62271-202 | IEC | Prefabrykowane podstacje wysokiego/niskiego napięcia — podstawowy standard projektowy typu europejskiego. |
| IEC 60076-11 | IEC | Transformatory mocy suche — odporność ogniowa, klasa klimatyczno-środowiskowa, izolacja. |
| IEC 62271-1 / -100 / -200 | IEC | Wspólne specyfikacje dla rozdzielnic prądu przemiennego; Wyłączniki automatyczne prądu przemiennego; Rozdzielnica prądu przemiennego w obudowie metalowej. |
| IEC 61439-1/-2 | IEC | Rozdzielnice i sterownice niskiego napięcia – projektowanie i testowanie rozdzielnic niskiego napięcia. |
| ANSI/IEEE C57.12.26 | IEEE | Wymagania dla jednofazowych transformatorów rozdzielczych zanurzonych w oleju, montowanych na podkładkach – typu amerykańskiego. |
| ANSI/IEEE C57.12.28 | IEEE | Integralność obudowy sprzętu montowanej na podkładce — wydajność mechaniczna i bezpieczeństwo ANSI. |
| GB/T 17467 | WOREK | Chińska norma krajowa dotycząca prefabrykowanych podstacji wysokiego/niskiego napięcia (odpowiednik IEC 62271-202). |
| CE (LVD + EMC) | UE | Obowiązkowe dla produktów wprowadzanych na rynek UE/EOG. Wykazuje zgodność z dyrektywą niskonapięciową i dyrektywą EMC. |
| CCC (3C) | CNCA | Obowiązkowa certyfikacja w Chinach — wymagana w przypadku produktów elektrycznych objętych regulacjami sprzedawanych na chińskim rynku krajowym. |
Tabela 7 — Matryca zgodności z normami: Podstacje typu Power Box Lugao
W przypadku zakupów dla projektów międzynarodowych zawsze określaj obowiązujące standardy w dokumentach zapytania ofertowego i wymagaj weryfikowalnych certyfikatów badania typu z akredytowanego laboratorium zewnętrznego (np. KEMA, TÜV, SGS, CESI). Lugao Power utrzymuje aktualne raporty z testów typu i dokumentację certyfikacyjną dla wszystkich standardowych linii produktów i dostarcza kopie w ramach standardowego pakietu dokumentacji dostawy.
Podstacje transformatorowe typu skrzynkowego są stosowane w niezwykle zróżnicowanym zakresie zastosowań. W poniższych sekcjach przedstawiono podstawowe segmenty zastosowań, podając szczegółowe wskazówki dotyczące wyboru typu produktu, kluczowych wymagań inżynieryjnych i odpowiednich możliwości Lugao dla każdego z nich.
Przedsiębiorstwa komunalne i miejskie przedsiębiorstwa dystrybucyjne wykorzystują podstacje skrzynkowe do ostatecznej transformacji napięcia z 10–35 kV do 0,4 kV w środowiskach miejskich, gdzie jest mało miejsca, a wymagania estetyczne, akustyczne i bezpieczeństwa są surowe. Typowe scenariusze rozmieszczenia obejmują podziemne komory, naziemne stanowiska kioskowe oraz na wielopoziomowych parkingach lub w piwnicach budynków.
Parki przemysłowe i duże kampusy produkcyjne wymagają niezawodnej, szybko wdrażalnej infrastruktury dystrybucji energii, która może obsługiwać różnorodne obciążenia — napędy silnikowe, ogrzewanie procesowe, sprężone powietrze, HVAC — przy wysokich współczynnikach obciążenia i wysokich wymaganiach dotyczących jakości energii.
Projekty fotowoltaiczne i wiatrowe na skalę użyteczności publicznej wymagają dużej liczby podstacji podwyższających (zwykle wyjście falownika 0,69 kV do sieci kolektorów 10/35 kV). Ekonomika i harmonogram tych projektów są bardzo zależne od kosztów sprzętu i harmonogramu instalacji – w obu obszarach, w których podstacje skrzynkowe oferują zdecydowaną przewagę nad konwencjonalną konstrukcją podstacji.
Rozwój dużej infrastruktury — lotnisk, portów morskich, systemów metra/kolejowych, stadionów, centrów danych i stacji uzdatniania wody — wymaga niezawodnej dystrybucji energii pierwotnej z dobrze określonymi wymaganiami dotyczącymi dostępności i łatwości konserwacji. Podstacje skrzynkowe służą jako główne punkty dystrybucyjne i podstacje wtórne w obrębie lokalnej sieci dystrybucyjnej.
Projekty budowlane, operacje odzyskiwania po awarii, duże wydarzenia i rozmieszczenia wojskowe wymagają przenośnej, szybko wdrażalnej infrastruktury dystrybucji energii. Podstacje skrzynkowe montowane na płozach lub przyczepach zapewniają pełną zdolność dystrybucyjną przy minimalnym przygotowaniu miejsca.
| Krok | Działalność | Kluczowe pytania i rozważania |
|---|---|---|
| 1 | Zdefiniuj obciążenie i pojemność | Całkowite obciążenie (kVA), współczynnik zapotrzebowania, prognoza wzrostu obciążenia w ciągu 15–20 lat? Rozmiar dla obciążenia 70–80% przy szczytowym przewidywanym zapotrzebowaniu. |
| 2 | Określ poziomy napięcia | Dostępne napięcie zasilania SN? Wymagane napięcie dystrybucji niskiego napięcia? Czy do zapewnienia stabilności obciążenia potrzebna jest regulacja napięcia (OLTC)? |
| 3 | Oceń miejsce i środowisko | Wewnątrz czy na zewnątrz? Zakres temperatury otoczenia, wysokość nad poziomem morza, wilgotność, poziom zanieczyszczenia (sól, pył, środki chemiczne)? Ograniczenia przestrzenne? |
| 4 | Wybierz typ produktu | Priorytet bezpieczeństwa pożarowego → Europejski (typ suchy). Ograniczenia budżetowe / prosta ochrona → amerykańskie. Inteligentna sieć / automatyka → Europejska. |
| 5 | Określ standardy | Identyfikacja obowiązkowych standardów dotyczących jurysdykcji projektu. Określ wymagane znaki certyfikacyjne (IEC, ANSI, CE, CCC itp.) w zapytaniu ofertowym. |
| 6 | Oceń całkowity koszt posiadania | Porównaj całkowity koszt posiadania: koszt inwestycyjny + skapitalizowane straty bez obciążenia + skapitalizowane straty przy obciążeniu + koszt konserwacji w całym okresie użytkowania. |
Tabela 8 – Sześciostopniowy schemat wyboru podstacji
| Wybierz TYP EUROPEJSKI jeśli… | Wybierz TYP AMERYKAŃSKI jeśli… |
|---|---|
| –Instalacja odbywa się w pomieszczeniach zamkniętych, miejskich lub w pobliżu zamieszkałych budynków –Przepisy bezpieczeństwa przeciwpożarowego zabraniają używania sprzętu napełnionego olejem –Wymagana jest integracja z inteligentną siecią / SCADA – Określono dyskryminację o wysokim poziomie ochrony – Minimalna konserwacja jest priorytetem – Miejsce jest narażone na wysoką wilgotność lub atmosferę korozyjną –Właściwość projektu IEC (Europa, Chiny, Bliski Wschód, Afryka) |
–Budżet projektu jest ograniczony –Szybkie wdrożenie ma kluczowe znaczenie –Zastosowanie jest przemysłowe, podmiejskie lub wiejskie na zewnątrz – Ważna jest tolerancja na przeciążenia – Prosta obsługa przez techników handlu ogólnego – Stosowana jest topologia sieci SN z zasilaniem pętlowym –Właściwość projektu ANSI/IEEE (Ameryki, części Azji) |
Tabela 9 — Przewodnik szybkiego wyboru: typ europejski i amerykański
Wystawiając zapytanie ofertowe (RFQ) do Lugao Power lub dowolnego dostawcy podstacji skrzynkowych, należy dostarczyć lub zażądać następujących danych technicznych:
Lugao Power Co., Ltd.jest chińskim wyspecjalizowanym producentem transformatorów mocy i podstacji transformatorowych typu skrzynkowego, zajmującym się wyłącznie projektowaniem, inżynierią i dostawą sprzętu do dystrybucji energii elektrycznej na rynek krajowy i międzynarodowy. Firma skupia się wyłącznie na produktach, co zapewnia wysoki poziom możliwości technicznych i spójność jakości produkcji, których nie są w stanie odtworzyć ogólni dostawcy sprzętu elektrycznego.
Lugao działa zarówno jako partner OEM dla międzynarodowych marek elektrycznych, jak i bezpośredni dostawca hurtowy dla wykonawców EPC, przedsiębiorstw użyteczności publicznej i deweloperów przemysłowych na całym świecie. Bezpośrednie dostawy do fabryki eliminują marże dystrybutorów i zapewniają stałą jakość, bezpośredni dostęp inżynieryjny i niezawodną realizację dostaw dla klientów.

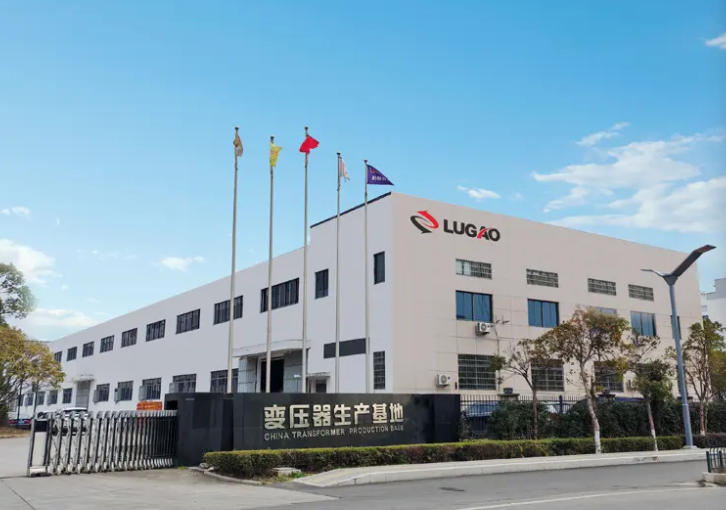

Rysunek 3 – Zakład produkcyjny Lugao Power Co., Ltd
| Produkt | Dostępne warianty | Zakres wydajności |
|---|---|---|
| Podstacja skrzynkowa typu europejskiego | VCB / SF₆ RMU / LBS + Transformator suchy lub olejowy | 100 kVA – 6300 kVA |
| Podstacja skrzynkowa typu amerykańskiego | Bezpiecznik+LBS, zasilanie z pętli, montaż na podkładce, transformator zanurzony w oleju | 75 kVA – 3750 kVA+ |
| Transformator dystrybucyjny typu suchego | Seria SCB, żywica lana, klasa palności F1 | 30 kVA – 10 000 kVA |
| Transformator zanurzony w oleju | Seria S11/S13/S15, ONAN/ONAF/OFAF | 30 kVA – 50 000 kVA |
| Podstacje niestandardowe/OEM | Pełna obsługa inżynieryjna, niestandardowe wymiary i oceny | Według specyfikacji projektu |
Tabela 10 — Przegląd oferty produktów Lugao Power
| Korzyść | Opis |
|---|---|
| Specjalistyczne skupienie | Każdy zasób inżynieryjny, ośrodek testowy i proces produkcyjny w Lugao poświęcony jest produktom transformatorów i podstacji. Brak rozwodnienia wiedzy specjalistycznej na niepowiązane linie produktów. |
| Zgodność z wieloma standardami | Produkty posiadające certyfikaty IEC, ANSI/IEEE, GB, CE i CCC — umożliwiające wdrożenie w praktycznie dowolnej jurysdykcji projektowej na całym świecie bez konieczności przeprojektowywania. |
| Inżynieria niestandardowa | Własny zespół projektowy zapewnia pełną personalizację: niestandardowe napięcia, nietypowe pojemności, specjalne materiały obudów, projekty przystosowane do ekstremalnych warunków klimatycznych i integracja z inteligentną siecią. |
| Ceny fabryczne | Wyeliminowanie marż dystrybutorów zapewnia 15–25% przewagę kosztów strukturalnych w porównaniu z równoważnymi produktami kupowanymi za pośrednictwem sieci dystrybucyjnych. |
| Sprawdzona niezawodność | Produkty zaprojektowane i zatwierdzone do pracy w warunkach ciągłego pełnego obciążenia, wysokiej wilgotności, wysokiej temperatury, mgły solnej i pyłu pustynnego. |
| Partnerstwo OEM | Pełne możliwości OEM, w tym niestandardowa tabliczka znamionowa, dokumentacja i opakowanie dla klientów międzynarodowych marek wymagających dostaw z białą etykietą. |
Lugao Power eksportuje podstacje skrzynkowe i transformatory mocy do projektów w regionie Azji i Pacyfiku, na Bliskim Wschodzie, w Afryce, Europie i obu Amerykach. Portfolio firmy dotyczące zgodności z wieloma standardami oraz doświadczenie w zakresie logistyki międzynarodowej, dokumentacji celnej i wymogów dotyczących zezwoleń lokalnych przedsiębiorstw użyteczności publicznej sprawiają, że jest ona niezawodnym partnerem w zakresie transgranicznej realizacji projektów.
Działalność produkcyjna i inżynieryjna Lugao Power podlega Systemowi Zarządzania Jakością (QMS) zgodnemu z zasadami ISO 9001, obejmującym pełny cykl życia produktu, od zakupu materiałów, poprzez dostawę i wsparcie posprzedażowe. System zarządzania jakością obejmuje udokumentowane procedury kontrolne dla wszystkich krytycznych procesów produkcyjnych, kwalifikacji dostawców, kontroli w trakcie procesu, zarządzania niezgodnościami i konserwacji skalibrowanego sprzętu testowego.
Każda podstacja skrzynkowa Lugao przed dostawą przechodzi kompleksowy program rutynowych testów, obejmujący:
| Test | Norma/Kryteria akceptacji |
|---|---|
| Dielektryk SN (wytrzymałość AC) | IEC 62271-1 / ANSI C37: Stosowany przy znamionowym poziomie izolacji przez 1 minutę — bez przeskoków |
| Wytrzymałość częstotliwości zasilania nn | IEC 61439-1: Stosowana dla znamionowego poziomu izolacji – bez przeskoków |
| Rutynowe testy transformatora | IEC 60076-1: Rezystancja uzwojenia, stosunek napięcia, impedancja zwarciowa, utrata obciążenia bez obciążenia, utrata obciążenia |
| Rezystancja izolacji | Według IEC 60076 / IEC 62271 — rezystancja mierzona przy napięciu 2500 V DC; w porównaniu z wartością bazową fabryczną |
| Test działania przekaźnika zabezpieczającego | Wszystkie funkcje zabezpieczające przetestowano pod kątem ustawień koordynacji przekaźnika; zweryfikowano czas podróży |
| Test działania blokady | Wszystkie blokady mechaniczne i elektryczne zostały sprawdzone, aby zapobiec nieprawidłowym sekwencjom przełączania |
| Kontrola wizualna i wymiarowa | Wszystkie komponenty, etykiety, oznaczenia kabli i połączenia zweryfikowano na podstawie zatwierdzonych rysunków |
| Próbka oleju (jednostki zanurzone w oleju) | IEC 60296: Wytrzymałość dielektryczna, zawartość wilgoci i kwasowość przetestowana i certyfikowana |
Tabela 11 — Program rutynowych testów podstacji Lugao Box
W przypadku znaczących zamówień lub na życzenie klienta Lugao Power organizuje w swoim zakładzie fabryczne testy akceptacyjne (FAT). Podczas FAT inżynierowie klienta lub wyznaczony agent kontrolny mogą być świadkami wszystkich rutynowych testów elektrycznych, przeglądać certyfikaty materiałów i komponentów, weryfikować zgodność wymiarową, sprawdzać dokumentację jakościową i potwierdzać dokładność tabliczki znamionowej przed zatwierdzeniem wysyłki. Pełne raporty z testów FAT z danymi testowymi, zapisami kalibracji i podpisem inspektora są dostarczane jako część pakietu dokumentacji dostawy.
