Co to jest transformator zanurzony w oleju i dlaczego jest preferowanym wyborem w przypadku systemów dystrybucji energii

Transformatory zanurzone w olejuodgrywają kluczową rolę w nowoczesnych systemach przesyłu i dystrybucji energii elektrycznej. Od zakładów przemysłowych po podstacje krajowe, transformatory olejowe są powszechnie stosowane ze względu na ich doskonałą wydajność izolacji, wydajność chłodzenia, niezawodność i długą żywotność. W tym obszernym przewodniku badamy, czym jest transformator zanurzony w oleju, jak działa, jego strukturę, specyfikacje techniczne, metody chłodzenia (ONAN/ONAF), zalety w porównaniu z transformatorami suchymi, praktyki konserwacji i jak wybrać odpowiedniego producenta, np.LugaoRozwiązania transformatorowe zanurzone w oleju energetycznym.

Spis treści

• 1. Co to jest transformator zanurzony w oleju?
• 2. Jak działa transformator wypełniony olejem?
• 3. Główne elementy transformatora zanurzonego w oleju
• 4. Metody chłodzenia: ONAN vs ONAF
• 5. Zalety w porównaniu z transformatorami suchymi
• 6. Zastosowania w dystrybucji energii
• 7. Kluczowe dane techniczne
• 8. Jak wybrać odpowiedni transformator zanurzony w oleju?
• 9. Wytyczne dotyczące konserwacji i bezpieczeństwa
• 10. Często zadawane pytania

1. Co to jest transformator zanurzony w oleju?

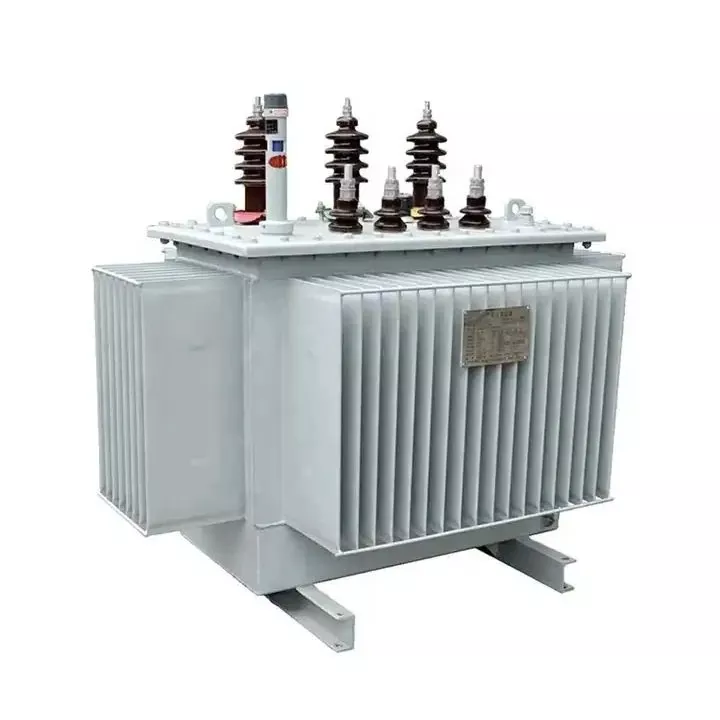

Jakiśtransformator zanurzony w oleju, znany również jako transformator wypełniony olejem lub zanurzony w cieczy, to rodzaj transformatora mocy, w którym rdzeń i uzwojenia są zanurzone w izolacyjnym oleju mineralnym. Olej transformatorowy spełnia dwie podstawowe funkcje:

• Izolacja elektryczna
• Rozpraszanie ciepła (czynnik chłodzący)

Transformatory te są szeroko stosowane w sieciach dystrybucyjnych średniego i wysokiego napięcia, zwykle w zakresie od 10 kV do 220 kV lub więcej, w zależności od wymagań systemu.

2. Jak działa transformator wypełniony olejem?

Zasada działania transformatora zanurzonego w oleju opiera się na indukcji elektromagnetycznej. Gdy prąd przemienny przepływa przez uzwojenie pierwotne, wytwarza pole magnetyczne w rdzeniu z laminowanej stali krzemowej. Ten strumień magnetyczny indukuje napięcie w uzwojeniu wtórnym.

Rola oleju transformatorowego

• Pochłania ciepło generowane przez straty miedzi i straty w rdzeniu
• Przekazuje ciepło do żeberek chłodnicy lub rurek chłodzących
• Zapobiega utlenianiu i zanieczyszczeniu wilgocią
• Zapewnia wytrzymałość dielektryczną pomiędzy uzwojeniami

Olej krąży w sposób naturalny lub poprzez wymuszone systemy chłodzenia, w zależności od wielkości i mocy transformatora.

3. Główne elementy transformatora zanurzonego w oleju

4. Metody chłodzenia: ONAN vs ONAF

ONAN (Olej Naturalny Powietrze Naturalny)

• Naturalny obieg oleju
• Naturalne chłodzenie powietrzem
• Stosowany do mniejszych transformatorów

ONAF (olej naturalny wymuszony powietrzem)

• Naturalny obieg oleju
• Wymuszone chłodzenie powietrzem za pomocą wentylatorów
• Nadaje się do transformatorów o dużej mocy

Wybór odpowiedniej metody chłodzenia zapewnia optymalną wydajność cieplną i wydłuża żywotność transformatora.

5. Zalety w porównaniu z transformatorami suchymi

• Większa zdolność przeciążeniowa
• Lepsze odprowadzanie ciepła
• Niższy hałas operacyjny
• Dłuższa żywotność (20–30+ lat)
• Ekonomiczne w przypadku dużych wydajności

Chociaż transformatory suche nadają się do instalacji wewnętrznych, transformatory zanurzone w oleju pozostają preferowanym wyborem w przypadku podstacji zewnętrznych i ciężkich obciążeń przemysłowych.

6. Zastosowania w dystrybucji energii

• Podstacje użyteczności publicznej
• Elektrownie odnawialne (słoneczne i wiatrowe)
• Przemysłowe zakłady produkcyjne
• Operacje wydobywcze
• Miejskie i wiejskie sieci dystrybucyjne

Producenci lubiąMoc Lugaodostarczamy dostosowane rozwiązania transformatorowe do różnorodnych zastosowań na całym świecie.

7. Kluczowe dane techniczne

8. Jak wybrać odpowiedni transformator zanurzony w oleju?

Weź pod uwagę te czynniki:

1. Zapotrzebowanie na obciążenie i potencjał wzrostu
2. Środowisko instalacyjne
3. Wymagania dotyczące chłodzenia
4. Normy wydajności (IEC/ANSI)
5. Wytrzymałość zwarciowa

Współpraca ze sprawdzonym producentem transformatorów stacyjnych zapewnia zgodność z międzynarodowymi normami i długotrwałe bezpieczeństwo pracy.

9. Wytyczne dotyczące konserwacji i bezpieczeństwa

• Regularne testy dielektryczne oleju
• Analiza rozpuszczonego gazu (DGA)
• Kontrola termowizyjna
• Sprawdź tuleje i uszczelki
• Monitoruj warunki obciążenia

Konserwacja zapobiegawcza znacznie zmniejsza ryzyko awarii i wydłuża żywotność.

10. Często zadawane pytania

P1: Jaka jest żywotność transformatora zanurzonego w oleju?

Zwykle 20–30 lat przy odpowiedniej konserwacji.

P2: Czy olej transformatorowy jest łatwopalny?

Tak, olej mineralny jest łatwopalny, ale systemy bezpieczeństwa i prawidłowa instalacja minimalizują ryzyko.

P3: Co jest lepsze: transformator zanurzony w oleju czy suchy?

Transformatory zanurzone w oleju są na ogół lepsze do zastosowań zewnętrznych i zastosowań o dużej wydajności ze względu na doskonałe chłodzenie.

P4: Jakie standardy spełniają transformatory olejowe?

Normy IEC 60076, ANSI/IEEE i GB.

Wniosek

Transformatory zanurzone w oleju pozostają podstawą globalnej infrastruktury dystrybucji energii. Dzięki doskonałemu zarządzaniu temperaturą, trwałości i efektywności kosztowej w dalszym ciągu przewyższają alternatywne technologie w wymagających środowiskach.

Jeśli szukasz niezawodnego producenta transformatorów olejowych posiadającego międzynarodowe certyfikaty i indywidualne wsparcie inżynieryjne,Moc Lugaooferuje zaawansowane rozwiązania dostosowane do wymagań Twojego projektu. Aby uzyskać szczegółowe specyfikacje i konkurencyjne oferty cenowe,skontaktuj się z namijuż dziś i pozwól, aby nasz zespół inżynierów przyczynił się do Twojego sukcesu.
