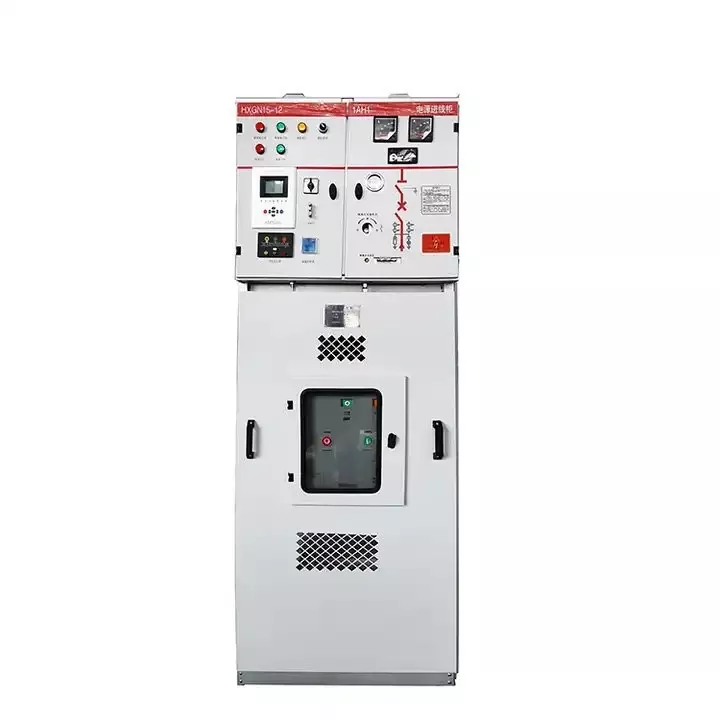

Rozdzielnica pierścieniowa wysokiego napięcia 12KV Sf6

Jako producent i dostawca w Chinach oferujemy spersonalizowaną rozdzielnicę pierścieniową wysokiego napięcia 12KV Sf6 w wysokiej jakości, ale po niskiej cenie dla hurtowników. TheRMU wysokiego napięciaposiada metalową obudowę o wyjątkowo wysokim stopniu ochrony, skutecznie zapobiegającą przedostawaniu się wilgoci z zewnątrz do obudowy, przedłużając w ten sposób żywotność komponentów. Ogólna konstrukcja jest stała, dzięki czemu jest wygodna w użyciu dla operatorów, a jednocześnie minimalizuje potrzebę częstej konserwacji. Szafa składa się z kilku sekcji, w tym z przedziału szyn zbiorczych i szczelnego przedziału na główną szynę zbiorczą, przedziału przyrządowego do montażu przekaźników i wreszcie przedziału kablowego odpowiedzialnego za podłączenie kabli przychodzących i odchodzących. Szczelna komora wyposażona jest w przełączniki umożliwiające takie operacje jak łączenie i izolowanie, dzięki czemu jest przyjazna dla operatorów.

Rozdzielnica główna z pierścieniem wysokiego napięcia 12KV Sf6 wykorzystuje do izolacji sześciofluorek siarki, charakteryzując się stosunkowo prostą konstrukcją i wysoką opłacalnością. Komponenty wewnątrz szafy można dobierać zgodnie z rzeczywistymi wymaganiami, a szafki można łączyć w wieloobwodowy system sieci pierścieniowej. Całkowita objętość jest stosunkowo niewielka, dzięki czemu nadaje się do parków przemysłowych, kompleksów handlowych i innych obszarów.

Parametr

Środowisko operacyjne

1. Normalny zakres temperatur pracy wynosi od -40°C do +55°C. Jeśli temperatura przekracza ten zakres, należy omówić dostosowanie z LUGAO.

2. Normalna wilgotność względna powinna być mniejsza niż 95%.

3. Standardowa wysokość robocza jest mniejsza niż 4000 metrów.

4. Podczas montażu szafy nie wolno przechylać; należy go ustawić pionowo i wypoziomować podstawę.

5. Rozdzielnicy nie wolno zanurzać w wodzie na dłuższy czas.

6. Trzymać z dala od obszarów narażonych na chemiczną korozję gazową lub ryzyko wybuchu.

Cechy

Obudowa urządzenia, drzwiczki dostępowe i górna komora są poddawane precyzyjnemu powlekaniu natryskowemu, co zapewnia trwałe, jednolite wykończenie ochronne, które chroni przed korozją środowiskową i zużyciem mechanicznym. Wszystkie szafy zawierają główną szynę uziemiającą zaprojektowaną w celu zapewnienia bezpiecznego uziemienia w pobliżu ramy konstrukcyjnej szafy. Elementy metalowe — w tym przełączniki uziemiające i mechanizmy blokujące — są starannie połączone z szyną uziemiającą, natomiast w połączeniach śrubowych zastosowano połączenia w oplocie miedzianym, aby zapewnić ciągłość elektryczną i rozpraszanie prądu zwarciowego.

Aby ograniczyć ryzyko związane z wewnętrznym nadciśnieniem i łukiem elektrycznym, w tylnej konstrukcji szafy strategicznie zintegrowany jest panel nadmiarowy ciśnienia, którego zadaniem jest bezpieczna regulacja wypływu gazu w przypadku rzadkich usterek. Górny przedział szyn zbiorczych jest zabezpieczony śrubami odpornymi na manipulacje, co umożliwia łatwy dostęp z zewnątrz do połączeń szyn zbiorczych podczas instalacji lub konserwacji. Górna komora urządzeń pomocniczych oferuje wszechstronne możliwości konfiguracji, mieszcząc listwy zaciskowe, moduły sterujące i inne komponenty. Podnosząc ten podprzedział, projekt optymalizuje przestrzeń dla systemów zabezpieczeń przekaźników, zwiększając wydajność operacyjną.

Warto zauważyć, że rozłącznik obciążenia i uziemnik posiadają modułowy mechanizm blokujący, podczas gdy uziemnik i drzwi dostępowe wykorzystują system blokady wymuszonej. Poprzez zdefiniowaną sekwencję operacyjną – zamknięcie drzwi, włączenie uziemnika i aktywację rozłącznika obciążenia – osiągana jest funkcja automatycznej blokady. Ta logika sekwencyjna minimalizuje błędy operacyjne, zapobiega nieupoważnionemu dostępowi podczas pracy na żywo i wzmacnia ogólne protokoły bezpieczeństwa systemu, zapewniając zgodność z rygorystycznymi standardami bezpieczeństwa przemysłowego.
