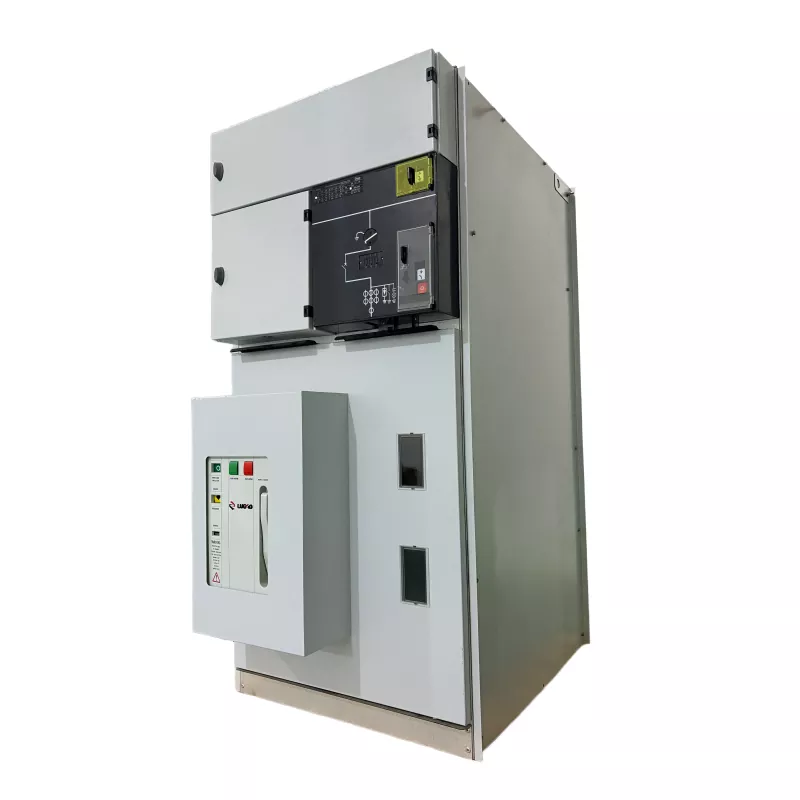

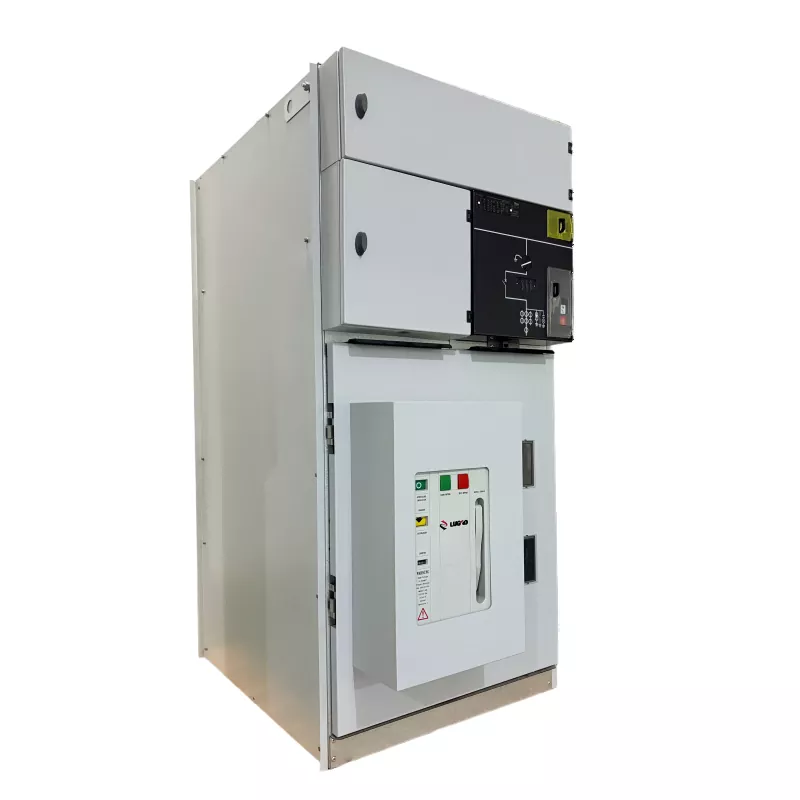

Panel rozdzielnicy jednostki głównej z izolacją gazową do zastosowań wewnętrznych, z VCB

Jako profesjonalny producent chcielibyśmy zapewnić Państwu wysokiej jakości panel rozdzielnicy wewnętrznej jednostki głównej z izolacją gazową z pierścieniem izolacyjnym i VCB. Jest to kompaktowe urządzenie dystrybucyjne średniego napięcia zaprojektowane z myślą o niezawodnym sterowaniu, zabezpieczaniu i przełączaniu mocy w nowoczesnych sieciach elektrycznych. Łączy w sobie technologię wyłączników próżniowych (VCB) z konstrukcją rozdzielnicy w izolacji gazowej, zapewniając bezpieczną i wydajną pracę w środowiskach wewnętrznych.

Ten typJednostka główna pierścieniowa (RMU)jest szeroko stosowany w systemach dystrybucji energii średniego napięcia do łączenia, ochrony i izolowania obwodów elektrycznych. Dzięki szczelnej izolacji gazowej i technologii przerywania próżni, wewnętrzny panel rozdzielnicy z pierścieniem w izolacji gazowej z VCB zapewnia doskonałą skuteczność gaszenia łuku, wysoką zdolność izolacji i minimalne wymagania konserwacyjne.

Główne parametry techniczne

NIE.	Przedmiot		Jednostka	Parametry
1	Napięcie znamionowe		kV	12	24	36	40.5
2	Prąd znamionowy		A	630/1250
3	Częstotliwość znamionowa		Hz	50/60
4	Napięcie wytrzymujące 1-minutową częstotliwość zasilania	Całkowita wartość	kV	42	55	80	95
		Punkt przerwania		48	65	95	110
5	Impuls piorunowy wytrzymuje napięcie	Całkowita wartość	kV	75	125/150	170	95
		Punkt przerwania		85	150/160	185	215
6	Znamionowy krótkotrwały prąd wytrzymywany	Obwód główny	kA	25/2s
		Obwód uziemiający		25/2s
7	Znamionowy prąd szczytowy wytrzymywany		kA	63			50
8	Znamionowy prąd transferu		A	1300 ~ 1700
9	Znamionowy prąd wyłączający przy zamykaniu obciążenia		A	630
10	Znamionowy prąd zerwania ładowania kabla		A	50/10
11	Prąd wyłączający nieobciążony transformator		A	20
12	Prąd zwarcia doziemnego ładowania kabla		A	100			80
13	Znamionowy prąd zwarciowy		kA	20
14	Znamionowy prąd zamykania zwarcia		kA	63			50
15	Klasa ochrony			IP3X
16	Obciążenie przełącznika życia		Czas	5000
17	Żywotność przełącznika uziemiającego		Czas	5000

Dane techniczne

Główne parametry elektryczne

• Napięcie znamionowe: 12 kV / 24 kV / 36 kV
• Częstotliwość znamionowa: 50 Hz / 60 Hz
• Prąd znamionowy: 630A – 1250A
• Prąd zwarciowy wyłączalny: do 25 kA
• Napięcie wytrzymywane częstotliwości zasilania: ≥ 42 kV
• Napięcie wytrzymywane przez impuls piorunowy: ≥ 75 kV

Cechy konstrukcyjne

• Kompaktowa konstrukcja rozdzielnicy w izolacji gazowej
• Zintegrowany wyłącznik próżniowy (VCB)
• Całkowicie uszczelniona konstrukcja zbiornika zapewniająca wysoką niezawodność
• Konfiguracja modułowa zapewniająca elastyczną dystrybucję mocy
• Nadaje się do montażu wewnątrz pomieszczeń

Aplikacje

ThePanel rozdzielnicy jednostki głównej z izolacją gazową do zastosowań wewnętrznych, z VCBjest szeroko stosowany w sieciach dystrybucyjnych średniego napięcia, gdzie wymagane jest niezawodne przełączanie i ochrona.

• Miejskie sieci elektroenergetyczne
• Przemysłowe systemy zasilania
• Budynki komercyjne i wspólnoty mieszkaniowe
• Infrastruktura kolejowa i transportowa
• Przemysł górniczy i hutniczy
• Projekty przesyłu i dystrybucji energii
• Przyłączenia do sieci energii odnawialnej

Kluczowe funkcje

• Konstrukcja uszczelnionego wyłącznika próżniowego–Panel rozdzielnicy jednostki głównej z izolacją gazową do zastosowań wewnętrznych, z VCBwykorzystuje solidnie uszczelniony wyłącznik próżniowy zainstalowany w komorze gazowej ze stali nierdzewnej. Taka konstrukcja eliminuje wyładowania łukowe w obwodzie głównym i zapewnia długą żywotność elektryczną przy wysokiej niezawodności izolacji.
• W pełni uszczelniona i niewymagająca konserwacji konstrukcja– Wszystkie komponenty wysokiego napięcia, takie jak szyny zbiorcze, rozłączniki, VCB i przekładniki prądowe są zamknięte w szczelnym zbiorniku gazu, co chroni je przed kurzem, wilgocią i zanieczyszczeniami zewnętrznymi.
• Kompaktowa konstrukcja– Zintegrowana konstrukcja znacznie zmniejsza przestrzeń instalacyjną, dzięki czemu idealnie nadaje się do podstacji wewnętrznych, prefabrykowanych podstacji i projektów z ograniczoną przestrzenią w pomieszczeniu elektrycznym.
• Wysokie bezpieczeństwo operacyjne– Wyposażony w pięciostopniowy system blokady mechanicznej i kierunkowy kanał nadmiarowy ciśnienia, aby zapobiec nieprawidłowemu działaniu i zapewnić bezpieczne działanie systemu.
• Zgodność z inteligentną dystrybucją– Zarezerwowane interfejsy do obsługi elektrycznej i automatyzacji umożliwiają łatwą integrację z nowoczesnymi inteligentnymi sieciami dystrybucji energii, wspieraną przez ścisłą kontrolę jakości Lugao i niezawodne standardy produkcyjne.

Dlaczego warto wybrać Lugao

• Profesjonalny producent – Moc Lugaospecjalizuje się w urządzeniach do przesyłu i dystrybucji energii elektrycznej wysokiego i średniego napięcia.
• Zaawansowana technologia produkcji– Precyzyjne procesy produkcyjne i kompleksowe systemy testowania zapewniają niezawodność produktu.
• Ścisła kontrola jakości– Panel rozdzielnicy wewnętrznej jednostki głównej z izolacją gazową z pierścieniem izolacyjnym i VCB jest zgodny z międzynarodowymi standardami, m.inCertyfikaty ISO9001, SGS, CCC i CE.
• Doświadczenie branżowe– Lata doświadczenia w zakresie transformatorów suchych, transformatorów zanurzonych w oleju i sprzętu do dystrybucji energii.
• Aplikacja globalna– Rozwiązania Lugao są szeroko stosowane w projektach sieci elektroenergetycznych, przemyśle, transporcie i infrastrukturze na całym świecie.
• Wsparcie techniczne– Profesjonalny zespół serwisowy zapewnia wskazówki techniczne i długoterminowe wsparcie dla klientów na całym świecie.

Często zadawane pytania

1. Jaka jest główna funkcja panelu rozdzielnicy jednostki głównej z izolacją gazową w pomieszczeniach zamkniętych z VCB?

ThePanel rozdzielnicy jednostki głównej z izolacją gazową do zastosowań wewnętrznych, z VCBprzeznaczony jest do systemów dystrybucji energii średniego napięcia. Zapewnia niezawodne łączenie, ochronę i izolację obwodów elektrycznych, zapewniając stabilne zasilanie i bezpieczną pracę w sieciach miejskich, obiektach przemysłowych i podstacjach.

2. Jakie są zalety stosowania wyłącznika próżniowego (VCB) w RMU?

Wyłącznik próżniowy zapewnia doskonałą zdolność gaszenia łuku, długą żywotność elektryczną i minimalne wymagania konserwacyjne. Po zintegrowaniu z izolowaną gazem strukturą RMU poprawia niezawodność przełączania, bezpieczeństwo operacyjne i ogólną trwałość sprzętu.

3. Gdzie zazwyczaj instaluje się panel rozdzielczy jednostki głównej Lugao z izolacją gazową z pierścieniem wewnętrznym i VCB?

Jest powszechnie instalowany w wewnętrznych środowiskach dystrybucji energii, takich jak kompaktowe podstacje, zakłady przemysłowe, budynki komercyjne, wspólnoty mieszkaniowe, linie kolejowe i systemy dystrybucji energii odnawialnej, gdzie wymagana jest oszczędność miejsca i wysoka niezawodność.

4. Dlaczego warto wybrać Lugao ze względu na izolację gazowąRozdzielnica RMU?

Lugao zapewnia niezawodny sprzęt do dystrybucji energii, wspierany przez zaawansowaną technologię produkcji, ścisłą kontrolę jakości i międzynarodowe certyfikaty, w tym ISO9001, SGS, CCC i CE. Dzięki dużej wiedzy specjalistycznej w zakresie transformatorów i sprzętu elektroenergetycznego Lugao zapewnia stabilną wydajność, długą żywotność i profesjonalne wsparcie techniczne dla globalnych projektów infrastruktury energetycznej.
