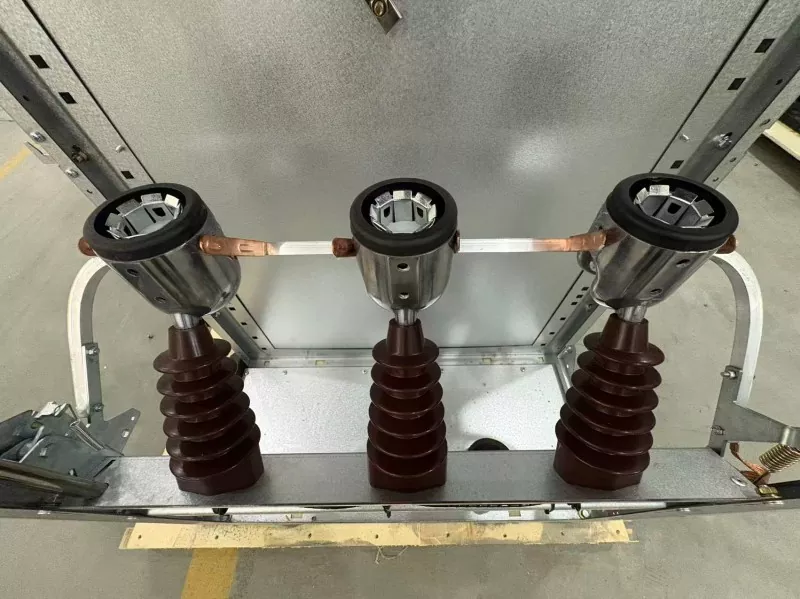

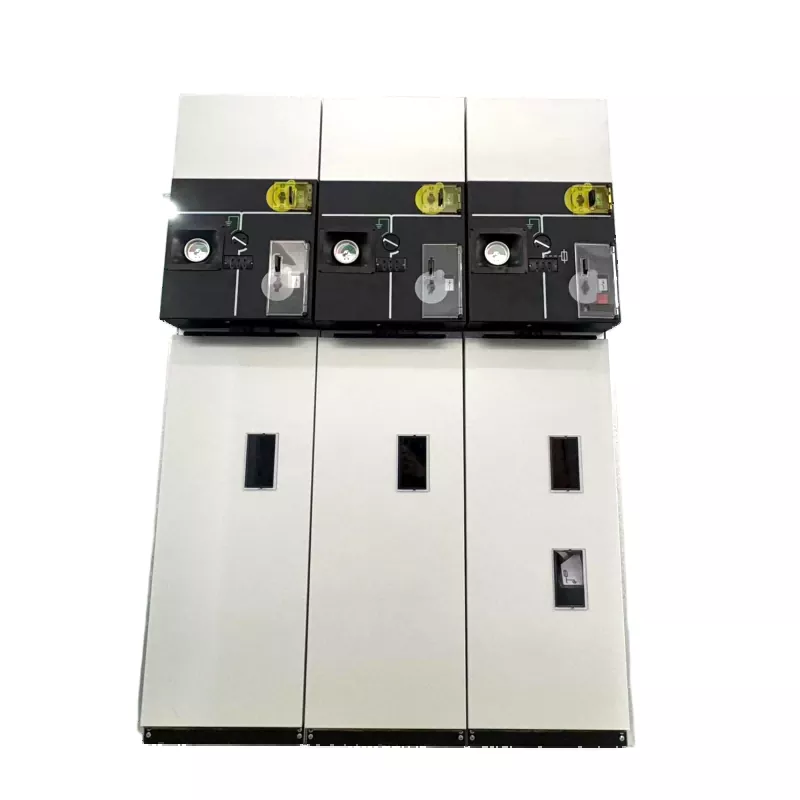

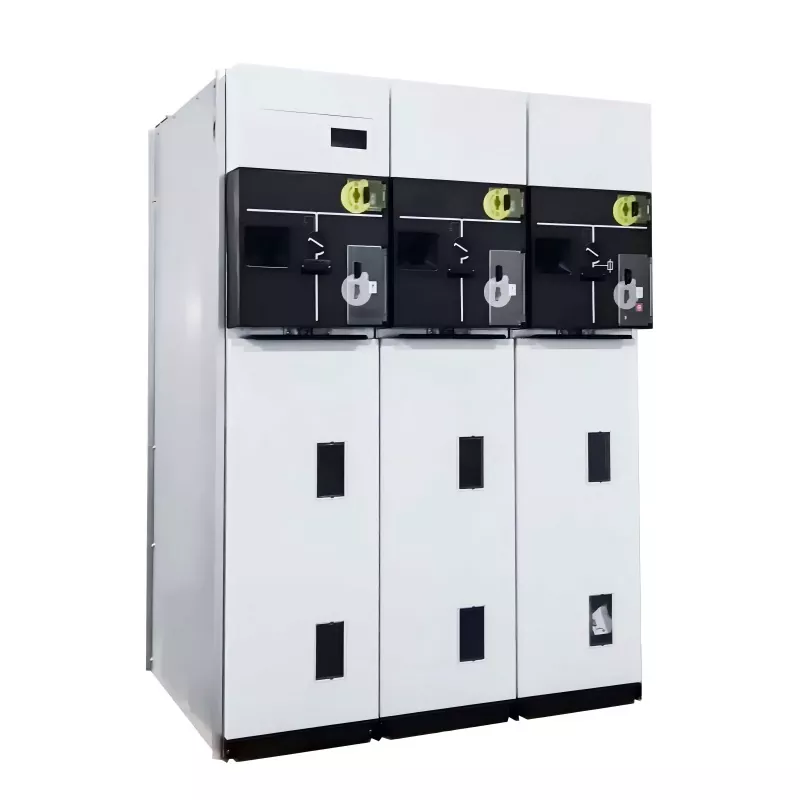

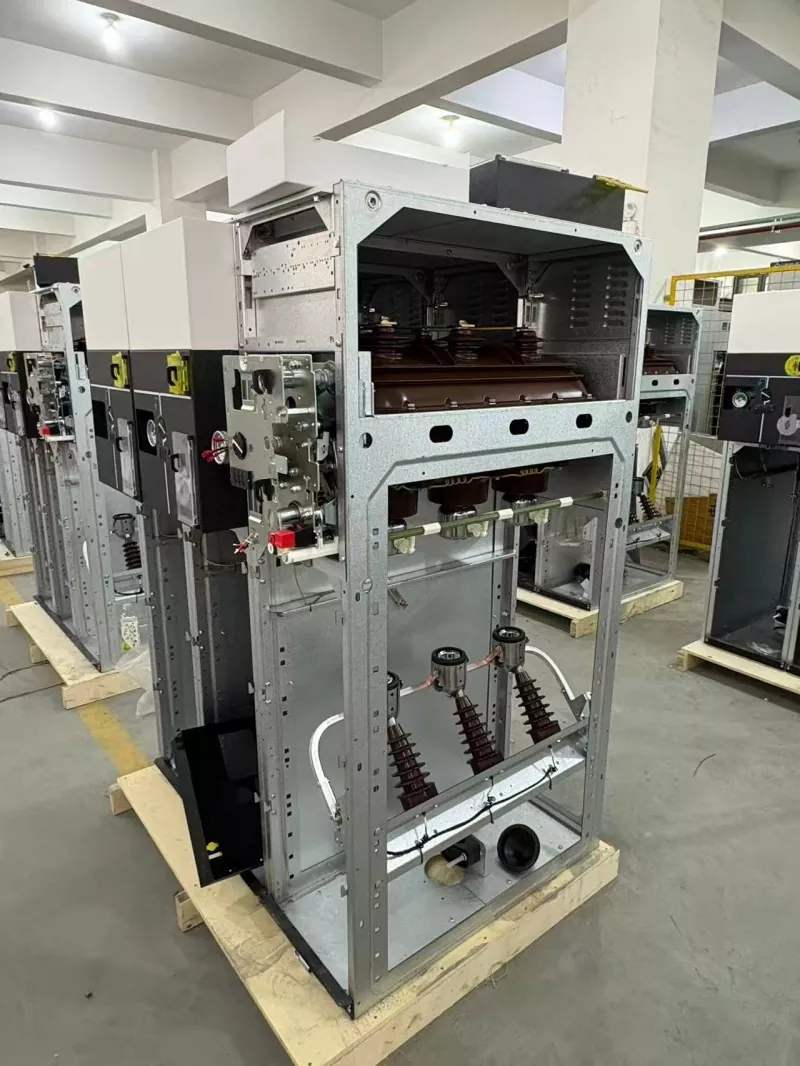

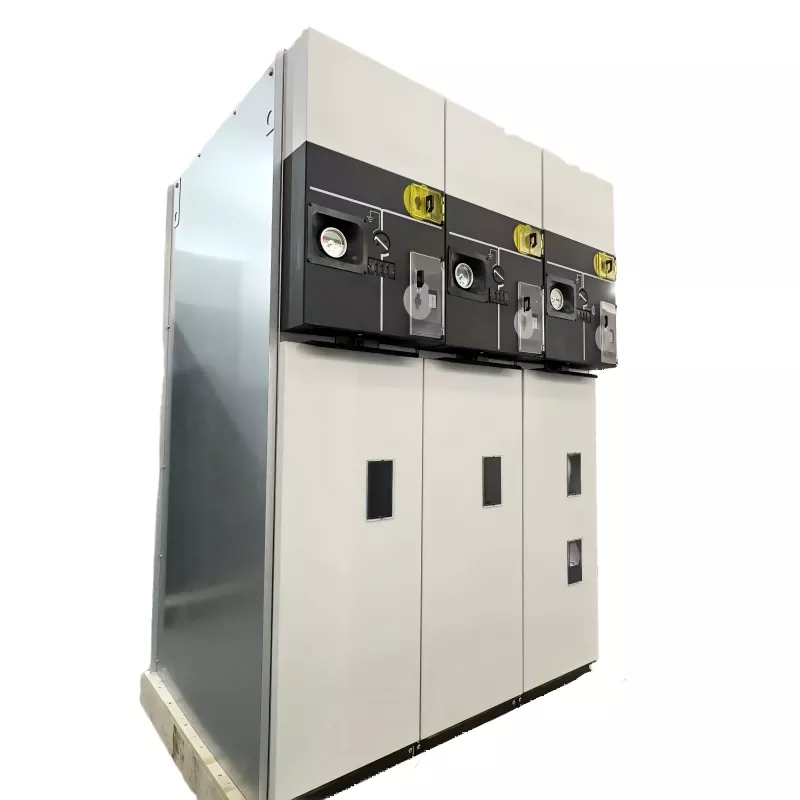

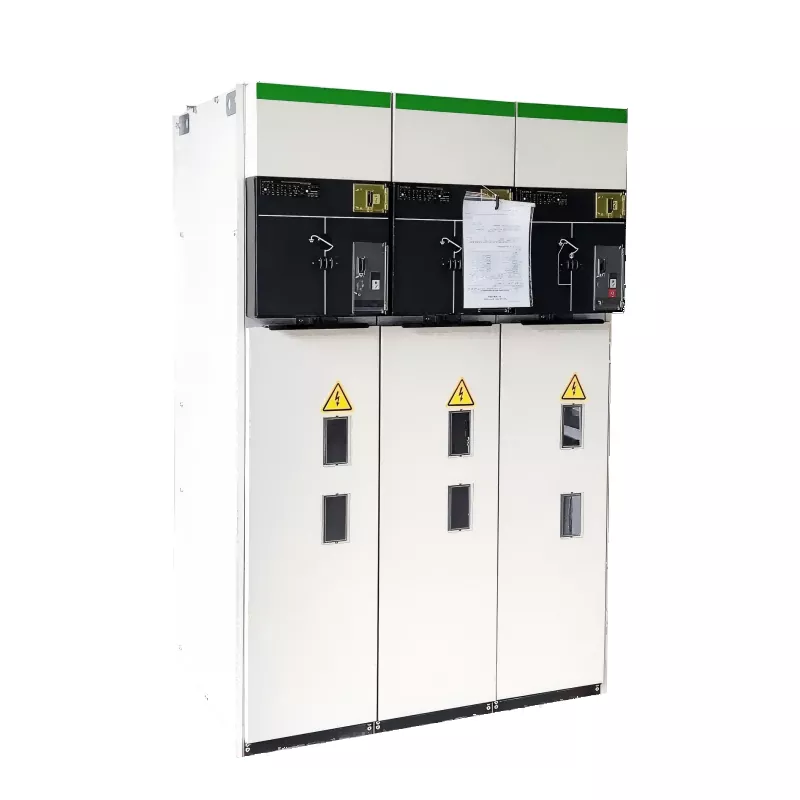

SM6 SF6 Kompaktowa rozdzielnica RMU w obudowie metalowej w izolacji gazowej

Szukasz niezawodnego producenta i dostawcy z Chin? Nie szukaj dalej! Lugao jest wiodącą fabryką oferującą wysokiej jakości kompaktowe, metalowe obudowy RMU SM6 SF6 z izolacją gazowąrozdzielnica. Jest to jednostka główna pierścieniowa średniego napięcia zaprojektowana z myślą o bezpiecznej, niezawodnej i kompaktowej dystrybucji energii. Integruje rozłączniki obciążenia, wyłączniki automatyczne, szyny zbiorcze i urządzenia zabezpieczające w szczelnej metalowej obudowie wypełnionej gazem izolacyjnym SF6.

Ta izolowana gazem konstrukcja zapewnia doskonałe właściwości izolacyjne i zdolność gaszenia łuku, zapewniając stabilną pracę w wymagających środowiskach elektrycznych. Kompaktowa rozdzielnica RMU w obudowie metalowej z izolacją gazową SM6 SF6 jest szeroko stosowana w nowoczesnych sieciach dystrybucyjnych, gdzie liczy się oszczędność miejsca, bezpieczeństwo i niezawodność.

Główne parametry techniczne

NIE.	Przedmiot		Jednostka	Parametry
1	Napięcie znamionowe		kV	12	24	36	40.5
2	Prąd znamionowy		A	630/1250
3	Częstotliwość znamionowa		Hz	50/60
4	Napięcie wytrzymujące 1-minutową częstotliwość zasilania	Całkowita wartość	kV	42	55	80	95
		Punkt przerwania		48	65	95	110
5	Impuls piorunowy wytrzymuje napięcie	Całkowita wartość	kV	75	125/150	170	95
		Punkt przerwania		85	150/160	185	215
6	Znamionowy krótkotrwały prąd wytrzymywany	Obwód główny	kA	25/2s
		Obwód uziemiający		25/2s
7	Znamionowy prąd szczytowy wytrzymywany		kA	63			50
8	Znamionowy prąd transferu		A	1300 ~ 1700
9	Znamionowy prąd wyłączający przy zamykaniu obciążenia		A	630
10	Znamionowy prąd zerwania ładowania kabla		A	50/10
11	Prąd wyłączający nieobciążony transformator		A	20
12	Prąd zwarcia doziemnego ładowania kabla		A	100			80
13	Znamionowy prąd zwarciowy		kA	20
14	Znamionowy prąd zamykania zwarcia		kA	63			50
15	Klasa ochrony			IP3X
16	Obciążenie przełącznika życia		Czas	5000
17	Żywotność przełącznika uziemiającego		Czas	5000

Jaka jest funkcja kompaktowej rozdzielnicy RMU z izolacją gazową SM6 SF6 w obudowie metalowej?

• Sterowanie i dystrybucja energii elektrycznej średniego napięcia w systemach sieci pierścieniowej.
• Chroń sprzęt elektryczny i kable przed przeciążeniami i zwarciami.
• Zapewniają bezpieczne przełączanie, izolację i ochronę przed awariami w sieciach dystrybucyjnych.
• Zapewnij ciągłe zasilanie poprzez konfigurację sieci pierścieniowej.
• Wspieraj stabilną pracę miejskich i przemysłowych sieci elektroenergetycznych.

Jakie są zalety kompaktowej rozdzielnicy RMU z izolacją gazową SM6 SF6 w obudowie metalowej?

• Doskonała wydajność izolacji– Gaz SF6 zapewnia doskonałą izolację i zdolność gaszenia łuku.
• Kompaktowa konstrukcja– Konstrukcja zajmująca niewiele miejsca, odpowiednia do podstacji wewnętrznych i ograniczonych obszarów instalacji.
• Wysoka niezawodność– Uszczelniona metalowa obudowa chroni elementy wewnętrzne przed kurzem, wilgocią i zanieczyszczeniami.
• Niskie koszty utrzymania– Całkowicie zamknięty system zmniejsza koszty konserwacji i eksploatacji.
• Bezpieczna obsługa– Zintegrowane mechanizmy zabezpieczające poprawiają bezpieczeństwo i stabilność systemu.

Aplikacje

TheKompaktowa rozdzielnica RMU w obudowie metalowej SM6 z izolacją gazowąjest szeroko stosowany w systemach dystrybucji średniego napięcia w różnych gałęziach przemysłu.

• Miejskie i wiejskie sieci elektroenergetyczne
• Zakłady przemysłowe i zakłady produkcyjne
• Budynki komercyjne i wspólnoty mieszkaniowe
• Infrastruktura kolejowa i transportowa
• Przemysł górniczy i hutniczy
• Systemy dystrybucji energii odnawialnej
• Prefabrykowane podstacje i elektrownie kompaktowe
•
•

Zalety

• Kompaktowa i modułowa konstrukcja zapewniająca elastyczną instalację.
• Niezawodne gaszenie łuku dzięki izolacji gazowej SF6.
• Metalowa konstrukcja zapewnia bezpieczeństwo użytkowania.
• Wysoka odporność na czynniki środowiskowe takie jak kurz i wilgoć.
• Długa żywotność przy minimalnych wymaganiach konserwacyjnych.

Często zadawane pytania

1. Jakie poziomy napięcia są dostępne dla rozdzielnic kompaktowych RMU z izolacją gazową SM6 SF6 w obudowie metalowej?

Therozdzielnicajest zwykle przeznaczony do systemów średniego napięcia, takich jak 12 kV, 24 kV i 36 kV, w zależności od wymagań projektu i specyfikacji sieci dystrybucyjnej.

2. Czy kompaktowa rozdzielnica RMU w izolacji gazowej SM6 SF6 nadaje się do montażu wewnątrz pomieszczeń?

Tak. Kompaktowa konstrukcja w metalowej obudowie sprawia, że ​​idealnie nadaje się do stosowania w podstacjach wewnętrznych, budynkach komercyjnych i przemysłowych pomieszczeniach dystrybucyjnych, w których przestrzeń jest ograniczona.

3. Czy RMU wymaga częstej konserwacji?

Nie. Uszczelniony system izolacji gazowej SF6 chroni elementy wewnętrzne przed zanieczyszczeniem środowiska, umożliwiając długoterminową, bezobsługową pracę.

4. Czy rozdzielnicę można zintegrować z systemami inteligentnych sieci?

Tak. Nowoczesne konfiguracje obsługują interfejsy automatyki i zdalny monitoring, dzięki czemu sprzęt jest kompatybilny z inteligentnymi sieciami dystrybucyjnymi.
